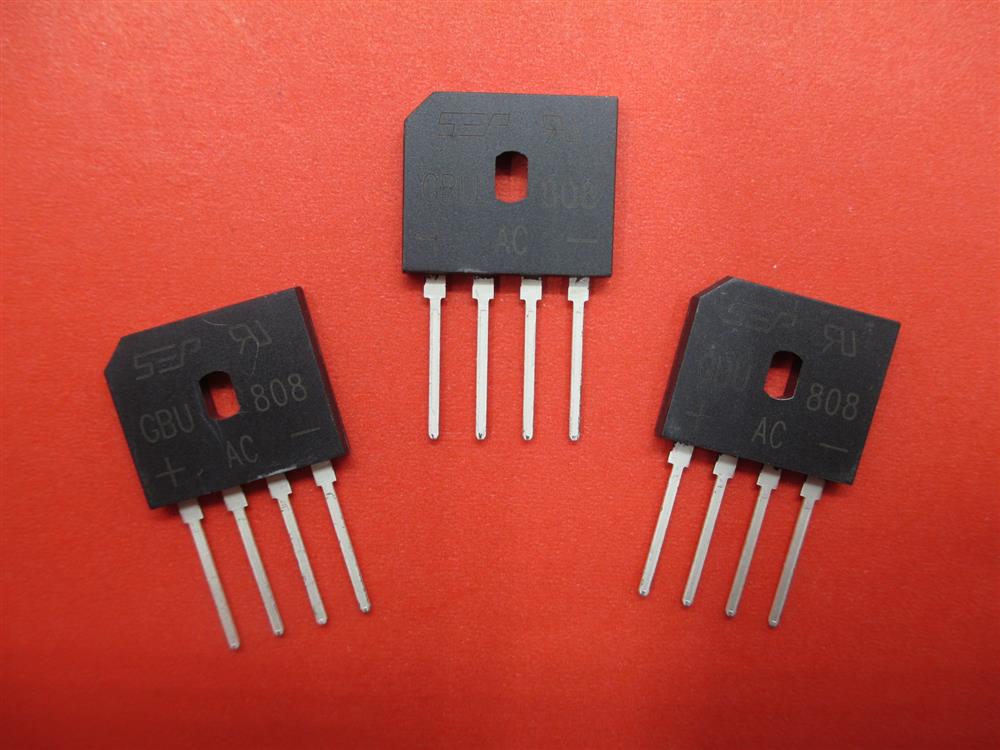

一、GBU808其参数概览

GBU808是一款单相全波整流桥堆，参数如下：

- 反向重复峰值电压（VRRM）：800V

- 平均整流电流（Io）：8A

- 正向压降（VF）：典型值1V（@4A），大值1.1V

- 正向浪涌电流（IFSM）：200A

- 反向漏电流（IR）：≤5μA（@800V）

- 工作温度范围：-55℃至+150℃

- 封装类型：DB-4P扁桥封装，尺寸为22.30mm×3.56mm，高度21.55mm

二、电气特性详解

电压与电流

- 反向耐压：800V，适用于交流输入电压≤565V（有效值）的场景，如220V市电（峰值约311V），余量充足。

- 正向压降：1V（典型值），低功耗设计，适合中高功率电源应用。

动态性能

- 浪涌电流能力：可承受200A瞬时冲击，适合电机、变压器等启动电流大的负载。

- 反向恢复时间：未明确标注，但全波整流结构适用于工频（50/60Hz）场景。

热管理

- 工作温度范围宽（-55℃~+150℃），建议搭配散热片使用以提升可靠性。

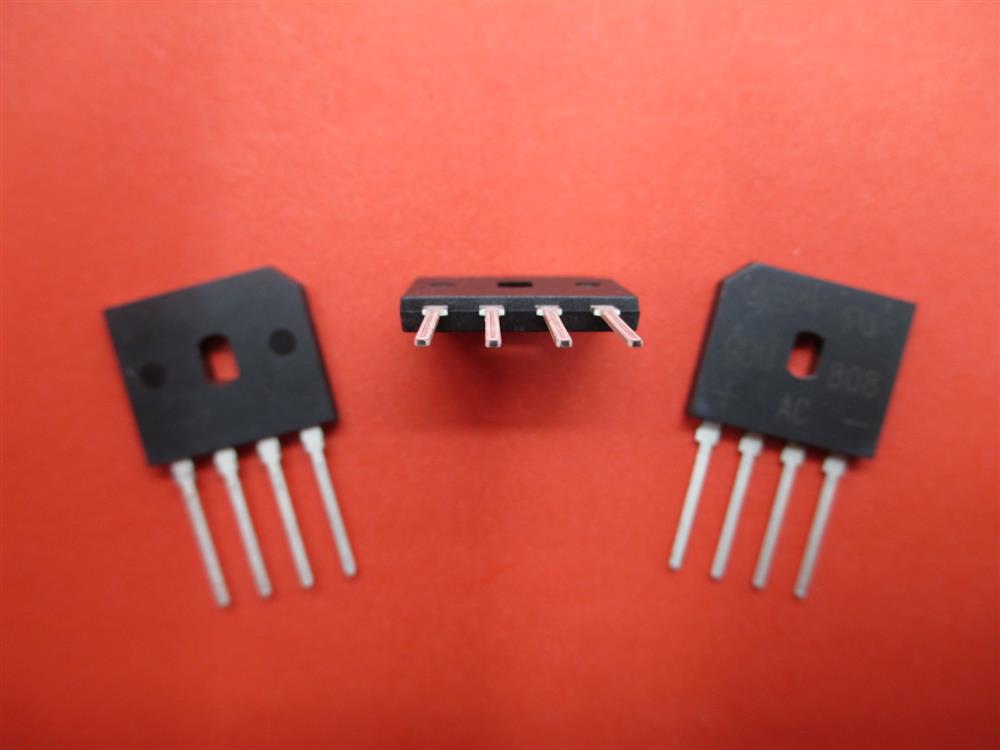

三、封装与物理参数

- 引脚定义：

- 交流输入端（AC）：中间两脚，无极性区分。

- 直流输出端（+/-）：两侧引脚，分别标记“+”和“-”。

- 材料工艺：

- 引脚采用无氧铜镀锡工艺，抗氧化、易焊接，导电性稳定。

四、典型应用场景

GBU808适用于以下中高功率整流场景：

开关电源：如电脑适配器、工业控制电源。

家电设备：空调、电磁炉、洗衣机等。

新能源领域：太阳能充电控制器、小型逆变器。

工业设备：电焊机、电机调速器、工业电源模块。
