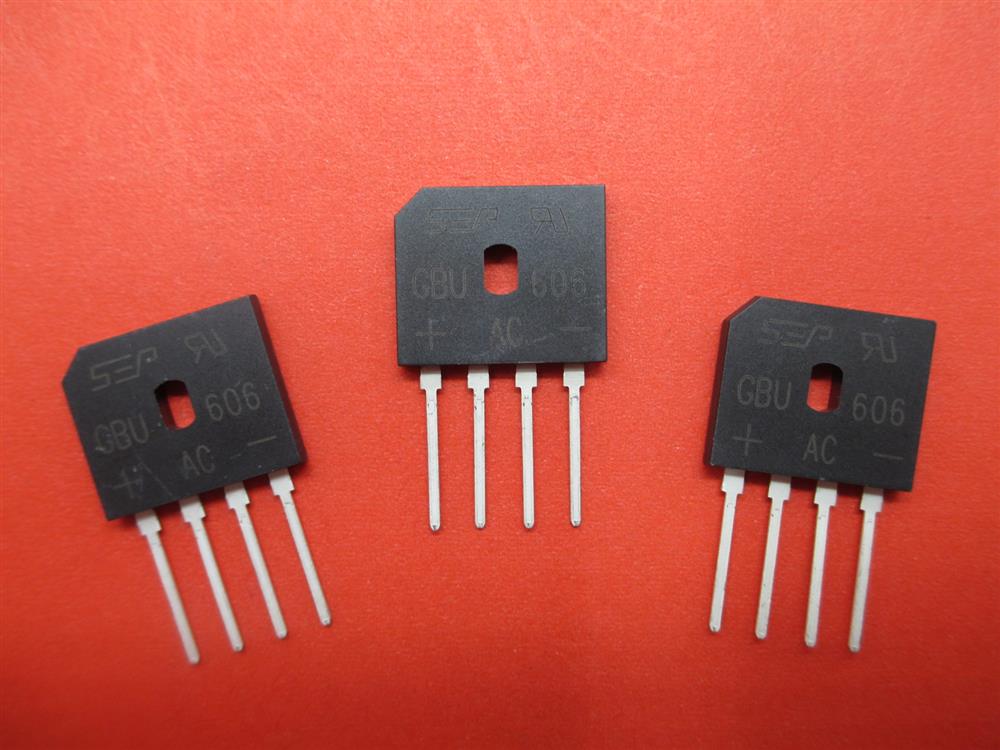

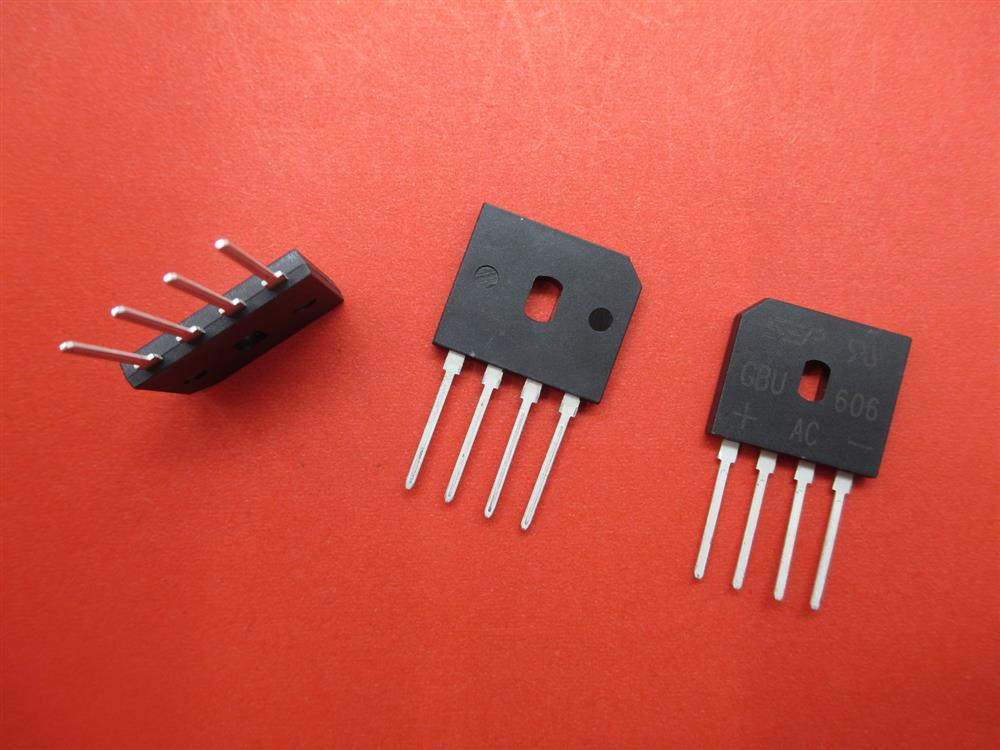

GBU606是一款常用的整流桥堆，以下是其关键参数整理：

一、电气特性

反向耐压（VRRM）：600V
可承受的反向峰值电压大值为600V，适用于中压整流场景（如220V交流输入的电源设计）。

平均整流电流（IO）：2.8A
持续工作时的平均整流电流为2.8A，适合中小功率应用（如充电器、适配器等）。

正向压降（VF）：1V@3A
在3A电流下，正向导通电压为1V，损耗较低，有助于提升能效。

正向浪涌峰值电流（IFSM）：150A（8.3ms单半正弦波）
可承受短时大电流冲击，增强电路抗浪涌能力。

反向漏电流（IR）：5μA@600V
反向电压下的漏电流极小，提升能量效率。

二、热特性

工作温度：-55℃ ~ +150℃（TJ）

存储温度：-55℃ ~ +150℃
宽温范围设计，适应极端环境。

三、封装与物理参数

封装类型：GBU（方形插件式封装）
尺寸：长22.30mm × 宽3.56mm × 高21.34mm，引脚间距4.0mm。

引脚数：4Pin（标准全桥布局）
极性标识清晰，便于电路板安装。

重量：约3克（估算值），轻量化设计适合高密度PCB。
