——————丨XPM5218 产品信息丨——————

一、概述

    XPM5218是一款集成开关管的同步降压转换器，支持USB Type-C和PD等多种快速充电协议，为车载充电器、各种快充适配器、智能插排等供电设备提供完整的解决方案。

    该芯片支持多种快速充电协议、包括高通QC2.0/3.0，华为FCP/SCP，三星AFV以及Apple 2.4A等充电规范。支持输入电压范围，6.6V至36V。输出电压范围是3.6V至12V，并依据充电协议自行调整，提供30W的输出功率。XPM5218采用PWM电流模控制方式，能快速响应负载瞬态变化。XPM5218的开关频率为150KHz。特有的抖频技术能够减小EMI，帮助客户通过测试。

    同时该芯片的输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。输出电压具有线补 功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。

二、特性

1. 输入耐压42V

2. 同步开关降压转换器

    - 内置功率MOSFET

    - 输入电压范围：6.6V到36V

    - 输出电压范围：3.6V到12V

    - 输出电流：5V/3A、9V/3A、12V/2.5A

    - 内置补偿电路

    - 软启动功能

3. 多重保护、高可靠性

    - 输入过压、欠压保护

    - 输出过压、过流保护

    - 短路保护、过温保护

    - 全引脚ESD 8KV

三、应用范围

1. 车载充电器

2. 快充适配器

3. 智能排插

4. 通用高压USB充电器

四、应用电路原理设计图

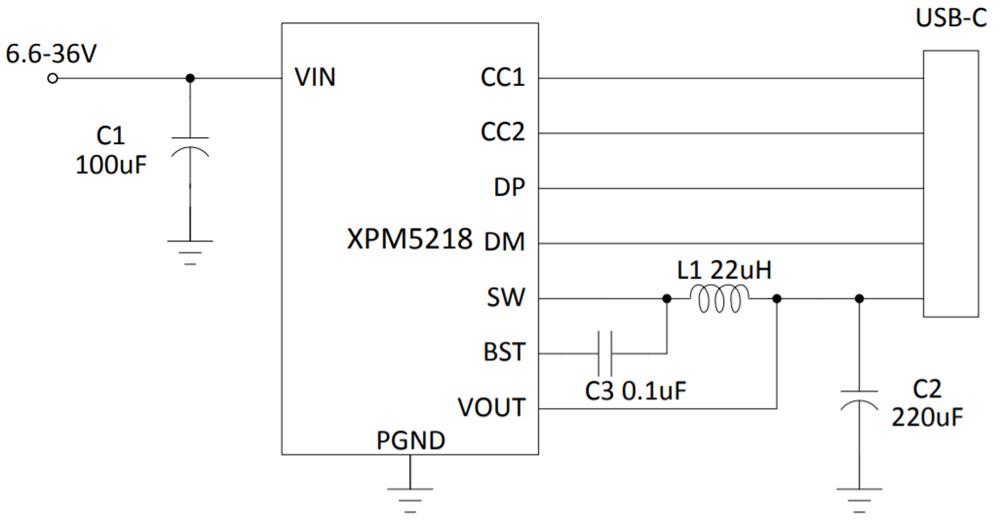

XPM5218 典型应用电路

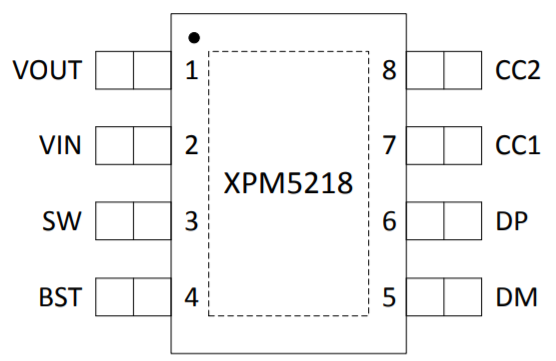

芯片引脚
