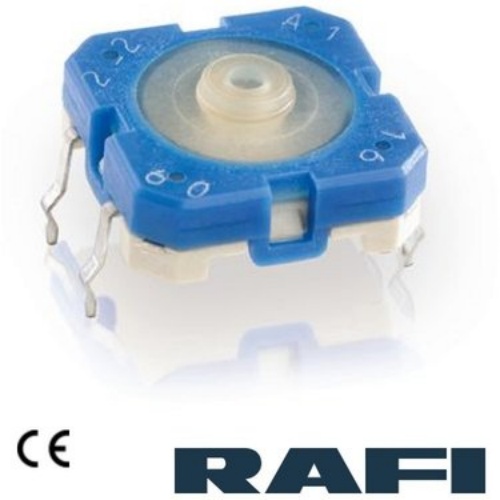

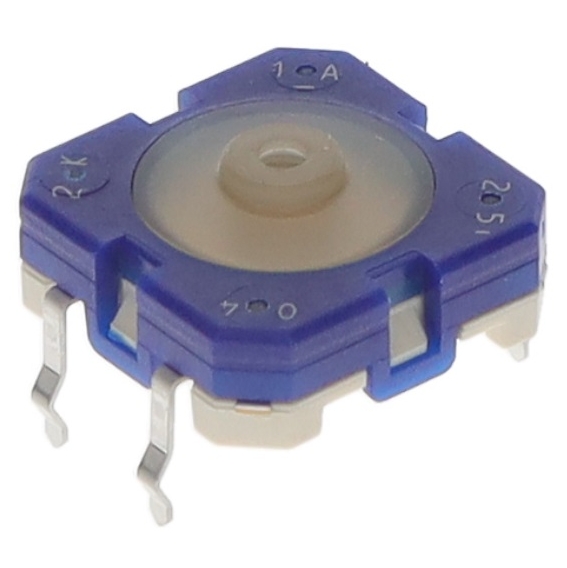

德国RAFI进口轻触开关型号1.14.012.501/0000进口键盘开关厂家
替代已停产1.14.001.501/0000
RACON 12 S, THT向外 PCB孔据 12.5x5 , 3,6?0,7 N, 1 NO . 502向内的PCB孔距10x5
北京 上海 广东省 深圳  湖南长沙 联系电话：15601379173（微信）
进口键盘轻触开关价格查询中国统一热线4006-022-002
上海公司代理400电话 北京RACON现货
SMT表面安装键盘按键开关选型说明书pdf样本资料
贴片安装型轻触开关具有典型的4 mm按键行程印刷电路板用按键。
可应用在带键帽的键盘安装中，如PC键盘。
德国RAFI轻触开关型号：

- 用于组装键盘的76长程按键RS 76M （机械接触系统）

 一般参数
壳体颜色 蓝色
工作温度，zui低 -40 ?C
工作温度，zui高 90 ?C
存储温度，zui低 -50 ?C
存储温度，zui高 90 ?C
可发光 否
手工焊接时间，zui长 5 sec
手焊焊接温度 350 ?C
波峰焊焊接温度 260 ?C
焊接技术 手 / 波
焊接耐热强度，根据标准 DIN EN 60068-2-20
包装 滑轨
包装数量 45 碎片
净重 1.2 公克
使用寿命 1,000,000 次
B10 1,300,000 次
正面保护方式遵照DIN EN 60529 IP54
IPx7
背面防护方式遵照DIN EN 60529 IP54
IPx7
MSL Moisture Sensitivity Level 1
按照标准检查有害气体 是
zui低订购量 (MOQ) 450 碎片
RoHS 一致性 是
REACH 一致性 是
组件材料 弹性体
产品代码 1A

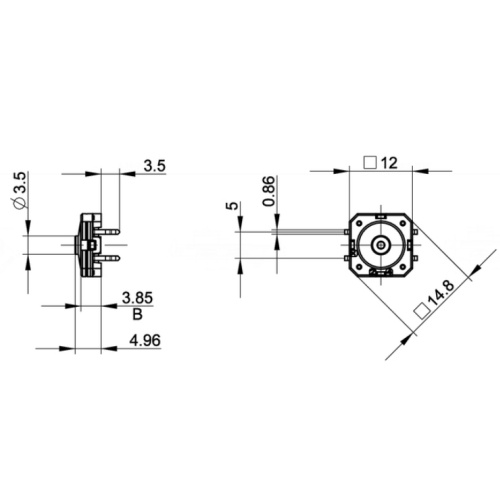

 安装尺寸
外径尺寸 12 毫米
外径尺寸 12 毫米

安装高度 4.95?0.1 毫米

矩阵安装间距，zui少 12.50 x 15.24 毫米
 机械特性
操作功能 触感的
操作力，zui大 8 N
操作力，zui小 3.6 ? 0.7 N
行程 0,61?0,1 毫米
触点功能 1 常开
触点系统 跳跃式触点
SPST - Single Pole Single Throw
触点材料 金
可焊接性 是德国RAFI轻触开关1.14.012.501
背面端子 THT 在外
 RACON配件型号：
5.30.759.034/0000; 5.46.167.311/0209; 5.55.103.265/1013;
RACON 12 - Tactile switches; RACON12
德国触摸开关12mm型号：
PC插针安装45片管装 ：1.14.001.501/0000; 端子THT外向外; 操作力 3.6 N 开关行程 0.61mm
   1.14.001.502/0000;  端子THT内向内; 操作力 3.6 N 开关行程 0.61mm

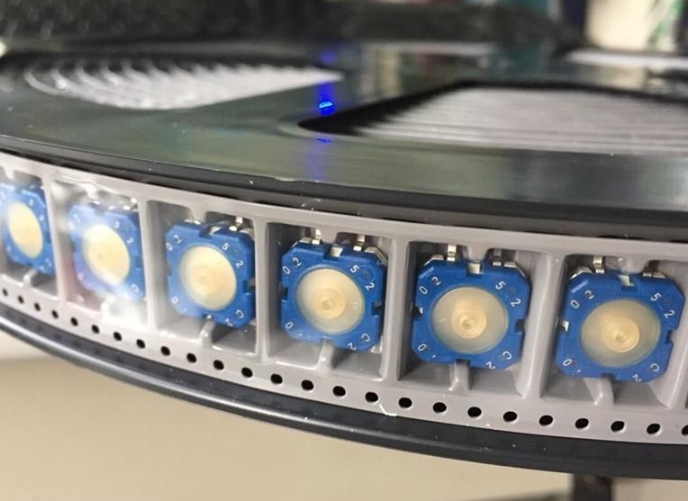

750片卷装SMT贴片轻触开关Z翼端子 ：
表面安装轻触开关型号：
1.14.001.603/0000; 操作力 2.5 N 开关行程 0.55mm
1.14.001.503/0000; 操作力 3.6 N 开关行程 0.61mm
1.14.001.803/0000; 操作力 4.7 N 开关行程 0.66mm
1.14.001.916/0000; 操作力 6.8 N 开关行程 0.7mm
1.14.001.920/0000; 操作力 9.7 N 开关行程 0.73mm

 PCB KEY SWITCHES

RACON 12 V Tactile switch  with vertical adapter
1.14.001.505/0000德国RAFI轻触开关1.14.012.501
RACON配件型号：德国RAFI轻触开关1.14.012.501
5.46.001.057/0209; 5.46.168.050/0209; 5.55.103.030/1013;
RK 90 II, Key cap system for RACON  RK90德国RAFI轻触开关1.14.012.501
