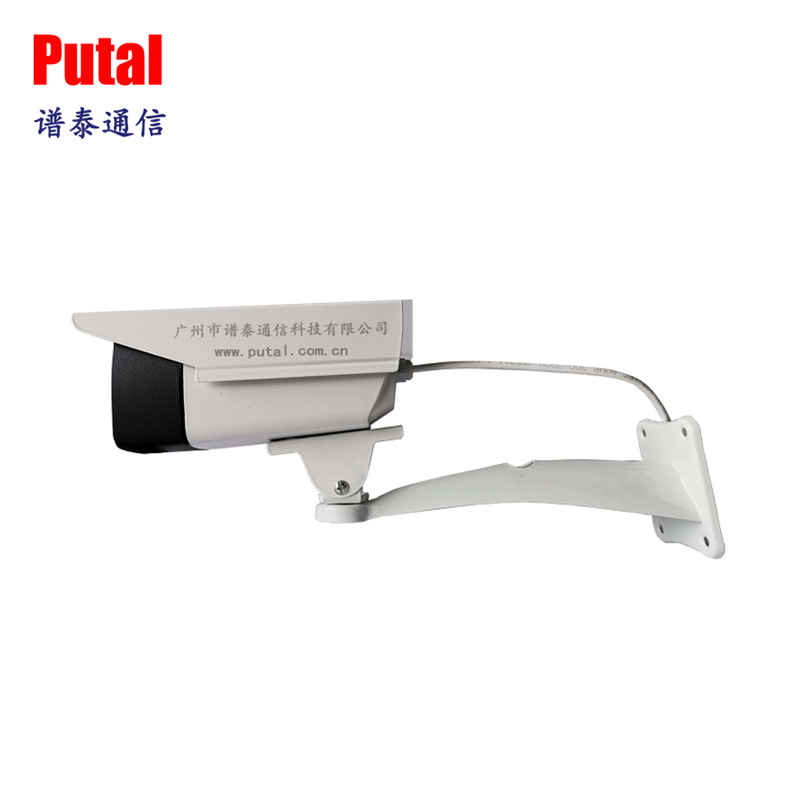

PTC052-500-R/W是一款500万像素的高清串口摄像头。其分辨率可达2560x1920,波特率可达921600bps。

内置PTC5M0系列高性能摄像头模组,输出标准JPEG图片格式。

系统软件采用全新轻量级操作系统。模块的*心DSP芯片集成全新一代ISP算法,图像更清晰,码流更小。

星光级图像传感器具备高感光度,进光率好,夜视噪点低,色彩还原度高,动态范围高等特点,效果可达星光级。

支持自动感光红外灯板或可控白光灯板(可调节亮度),根据需求选配补光灯,使在不同场景下清晰成像。

在黑暗的监控场景中使用,且需要隐蔽安装摄像机的,推荐选配红外自动感光灯板；

不需要隐蔽安装摄像机,且需要监控照片效果色彩真实不偏色的监控场景,推荐选配可控白光灯板。

默认波特率为115200。可选波特率有9600,19200,38400,57600,115200,230400,460800,921600。

默认分辨率为2560x1920。可选分辨率有2560x1440,2304x1296,1600x1200,1920x1080,1280x960,1280x720,

1024x768,640x480,320x240,160x120。

根据通讯接口不同,PTC052-500系列有RS232和RS485,TTL三种接口产品,详细分类如下:

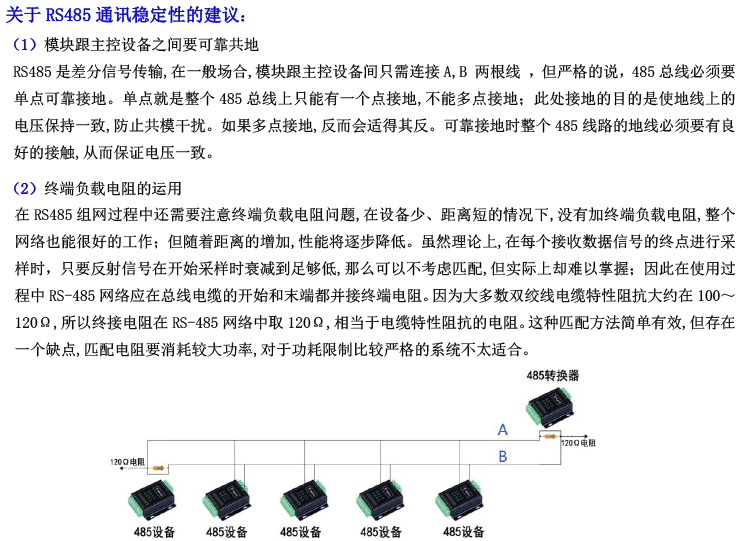

RS485电平接口	PTC052A-500-R	自动感光红外灯板	波特率可达到921600
	PTC052A-500-W	可控白光灯板
TTL电平接口	PTC052B-500-R	自动感光红外灯板	波特率可达到921600
	PTC052B-500-W	可控白光灯板
RS232电平接口	PTC052C-500-R	自动感光红外灯板	因RS232协议限制,波特率可支持到230400bps
	PTC052C-500-W	可控白光灯板

注意:RS232接口系列波特率不支持460800bps、921600bps,请勿尝试,否则会导致串口无法通讯。

特 性	参  数
传感器类型	CMOS  1/2.8”
像素尺寸	2.45um x 2.45um
输出格式	标准JPEG/M-JPEG
图片分辨率	5MP(2560*1920 4:3)；  4MP(2560*1440 16:9)；  3MP(2304*1296 16:9)； 2MP(1920*1080 16:9)； 2MP(1600*1200  4:3)；  1.3MP(1280*960  4:3)； 1MP(1280*720 16:9)；  SVGA(1024*768  4:3)；  VGA（640*480  4:3）；
图像参数	亮度、对比度、锐度、饱和度、色调、白平衡 等参数,默认自动调节,也可指令设置
动态范围	85dB
OSD水印	支持中英文水印(字号可选16x16，32x32，48x48)
侦测功能	1、移动侦测(标配)； 2、不支持智能侦测；
可视角度	默认90度3.6mm镜头,(可选角度有30°-170°)
监视距离	选择不同镜头,监视距离不同,具体参考下文表格介绍
夜视补光	配红外灯板的型号支持自动红外灯补光。 配白光灯板的型号需通过指令开启白光灯补光。
串口速率	默认115200
工作电流	约75mA @12V（红外灯不亮时）；约528mA @12V（红外/白光灯亮）
工作电压	DC 12.0V +/- 1V
防水等级	IP66
外壳尺寸	壳体长:160mm,宽:90mm,高度:78mm；保护壳长:184mm,保护壳宽:95mm,支架长:250mm；

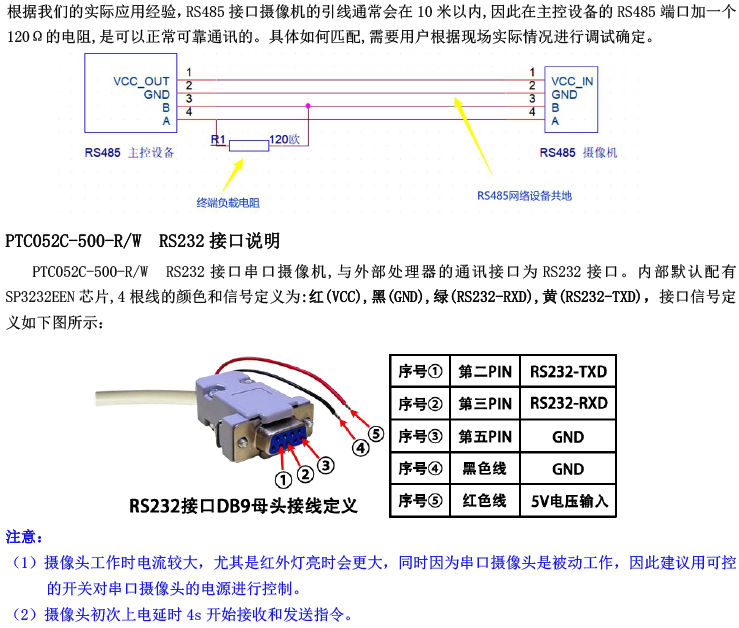

4线接口定义	PTC052A-500-R/W ：RS485 接口：(A ，B ，GND ，VCC) PTC052B-500-R/W ：TTL电平接口：(TX，RX，GND ，VCC) PTC052C-500-R/W ：RS232接口：(TX，RX，GND ，VCC)
接口类型	4芯护套线,线头上锡,线长1米；批量采购时可根据要求定制线长和端子！
通讯协议	请参考“谱泰通信高清高速串口摄像头通讯协议.pdf”
工作环境	温度：-20℃～65℃； 湿度：25%RH～95%RH
