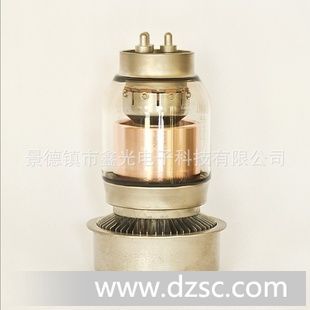

TM-927F型电子管

TM-927F型电子管为直热式碳化钍钨阴*、金属玻璃结构、高压大功率脉冲调制四*管，阳*冷却方式为强迫风冷，*高阳*电压45KV，*大阳*脉冲电流12A，该管主要用于雷达调制器中作刚性调制管。

电参数

灯丝电压：6.3V

灯丝电流：49A

*大瞬时灯丝电流：75A

放大系数（g1-g2）：5

跨导：30mA/V

*间电容：共阴电路

输入电容：70pF

输出电容：16pF

跨路电容：1.5pF

机械性能：

质量：（约）3.5Kg（F）

安装方式：垂直，阳*向下或向上

冷却方式：强迫风冷

阳*风冷流量：≥2m³/min

芯柱风冷流量：≥0.2m³/min

管壳*高温度：150℃

封接处*高温度：150℃

引出端*高温度100℃

*限运用值

*大阳*直流电压：         45KV

*大阳*脉冲电流：           12A

*大二栅直流电压：         1500V

*大一栅脉冲剩余电压：     400V

*大阳*平均耗散功率：     0.5KW

*大二栅平均耗散功率：       120W

*大一栅平均耗散功率：       50W

*大脉冲宽度：1ms；    *大工作比：2%

典型工作状态：调制开关

阳*直流电压：           35KV

一栅直流偏压：          —1000V

一栅脉冲电压：             1400V

二栅直流电压：             1500V

重复频率：               2000Hz

脉冲持续时间：             10us

导通时管压降：          1500V

峰值脉冲阳*电流：         10A

峰值脉冲一栅电流：         1.5A

峰值脉冲二栅电流：         3A
