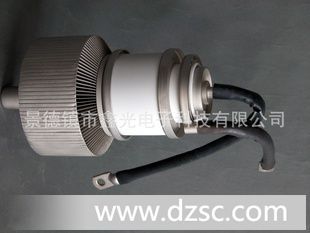

FU-834F/FA型电子管
FU-834F/FA型电子管为直热式碳化钍钨阴*、金属陶瓷三*管,阳*冷却方式为水冷(SA)和强迫风冷(FA),*大阳*耗散功率为15KW(SA)/10KW(FA),*高工作频率60MHz,输出功率30KW,该管主要用于工业高频加热设备中。
电参数
灯丝电压:7.5V
灯丝电流:135A
*大瞬时灯丝电流:205A
放大系数:22
跨导:50mA/V
*间电容:
阳*-栅*:31pF
阴*-栅*:56pF
阳*-阴*:2.5pF
机械性能:
质量:(约)5.5Kg(SA)/8.5kg(FA)
安装方式:垂直,阳*向下
冷却方式:强制风冷,水冷
阳*风冷流量FA:≥18m3/min
阳*水冷流量SA:≥25L/min
芯柱风冷流量:≥1 m3/min
管壳*高温度:250℃
封接处*高温度:250℃
引出端*高温度:200℃
*限运用值
*大阳*直流电压: 12KV
*大阳*直流电流: 4.5A
*大栅*直流电流: 1A
*大阳*耗散功率:FA 10KW
SA 15KW
*大栅*耗散功率: 600W
典型工作状态:丙类电报
灯丝电压: 7.5V
阳*直流电压: 10KV
栅*直流偏压: —1400V
阳*直流电流: 3.54A
栅*直流电流: 0.75A
阳*输出功率: 30KW
"
