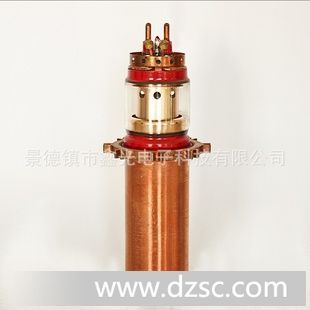

FU-23S/Z型电子管

FU-23S/Z型电子管为直热式碳化钍钨阴*、金属玻璃三*管。阳*冷却方式为水冷（S）和蒸发冷（Z），*大阳*耗散功率为60KW，*高工作频率26MHz，输出功率可达100KW，该管主要用于工业高频加热设备中。

电参数

灯丝电压：12V

灯丝电流：210A

*大瞬时灯丝电流：315A

放大系数：52

跨导：45mA/V

*间电容：

阳*-栅*：65pF

阴*-栅*：100pF

阳*-阴*：2 pF

机械性能：

质量：（约）11Kg（S）14Kg（Z）

安装方式：垂直，阳*向下

冷却方式：水冷风冷相结合（S）

蒸冷风冷相结合（Z）

阳*水冷流量：≥120L/min

玻壳风冷流量：≥2m³/min

芯柱风冷流量：S：≥1.7m³/min

             Z：≥3.2m³/min

灯丝引出夹头水冷流量：≥2.5L³/min

栅*引出环水冷流量：≥2.5L³/min

管壳*高温度：150℃

引出端*高温度：100℃

封接处*高温度：150℃

*限运用值

*大阳*直流电压：       12KV

*大阳*直流电流：         13A

*大栅*直流电流：         3A

*大阳*耗散功率：       60KW

*大栅*耗散功率：       2.6KW

典型工作状态：丙类电报

灯丝电压：               12V

阳*直流电压：           11KV

栅*直流偏压：        —500V

阳*直流电流：           11.86A

栅*直流电流：           2.99A

阳*输出功率：           100KW
