4CX20000C大功率电子管
振荡
钍钨阴*
PNP型
5（A）
12.5k（W）
110（MHz）
合金扩散型
金属陶瓷封接
陶瓷封装
企业名：景德镇市鑫光电子科技有限公司
类型：生产企业
电话： 0798-8410740
联系人：巢卫中
邮箱：jdzxg@163.com
地址：江西景德镇中国江西景德镇市珠山区朝阳路258号

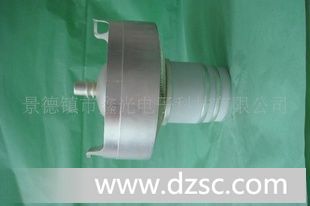

4CX20000C型电子管
4CX20000C型电子系金属陶瓷结构、直热式钍钨阴*，强迫风冷四*管。*高工作频率110MHz，*大阳*耗散功率20kW，*大输出功率35.2kW，它优良的内部结够，能*射频工作时的效率，并能*全功率和低失真。4CX20000C在调频广播服务和线性射频功率放大服务器中能获得18分贝的增益。
一、特性参数
灯丝电压 | 10V | 灯丝电流 | 140A |
放大系数 | 6.7 | 重量 | 9kg |
| 输入 | 193pF | |
跨路 | 0.6pF | ||
输出 | 22.4pF | ||
*大高度 | 250mm | *大直径 | 225mm |
安装方式 | 垂直安装 | 冷却方式 | 强迫风冷 |
管壳*高工作温度 | 250℃ | ||
二、*限运用数据
*大阳*直流电压 | 12.5kV | *大阳*直流电流 | 5A |
*大阳*耗散功率 | 20kW | *大二栅耗散功率 | 0.45kW |
*大一栅耗散功率 | 0.2kW | ||
三、典型工作状态
阳*直流电压 | 12kV | 阳*直流电流 | 3.54A |
二栅直流电压 | 1kV | 二栅直流电流 | 0.238A |
一栅直流电流 | 0.053A | 阳*输出功率 | 34.4kW |
