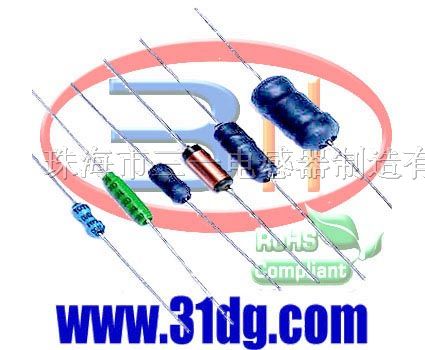

轴向滤波电感

型号/规格：
LGC0310，0513，1019
品牌/商标：
三一
*类别：
无铅*型
主要用途：
家用电器
额定电流：
1A
额定电压：
220V
外形尺寸：
mm

发布询价信息

普通会员

企业名：珠海市三一电感器制造有限公司

类型：生产企业

电话： 0756-8818578

联系人：舒小姐

QQ：

邮箱：shuyunmei1992@126.com

地址：广东珠海南屏科技工业园屏西五路1号

产品分类

电感器(14)
∟ 贴片电感(1)∟ 色环/色码电感(1)∟ 磁珠/磁环（环型）电感(3)∟ I型/棒型/一字型电感(4)∟ 功率电感(1)∟ 共模电感(1)∟ 其他电感器(3)

新品上架

商品信息

Features (特征)

● Low cost power inductors

*功率电感
● High rated current for High current circuits.

高电流设计以适应高电流电路板
● Have lot of dimensions to choose.

多样化规格可供选择

Applications (用途)

●TVs and Audio equipment

电视和音响设备

●ecommunication devices

电信设备

●RF filters

射频滤波器

Product Identification：产品识别

LGC 0513 - 100 K

1 2 3 4

1. Product T*e 产品类型

2. CORE Size 磁芯尺寸

3. Inductance 电感值 100 for 10uH

4. Tolerance 误差值（J 5%,K 10%,L 15%,M 20%,N 30%)

Shape and Size：（Dimensions are in mm） 图示和尺寸：（单位mm）

P/N 料号	A (MAX)	D(MAX)	E
0310	10.5	4.5	0.6±0.1
0410	10.5	5.5	0.8±0.1
0513	16.5	6.6	0.8±0.1
1019	23.0	11.5	0.8±0.1

Test Equipment：测试设备

L: 4284A PRECISION LCR METER

SRF:HM 9461 L-SRF METER

DCR: CHEN HWA 502BC OHM METER

Electrical Characteristics for LGC Series

LGC系列电气特性参数

Part *.	L (μH)	IDC(mA) (Max)	DCR(Ω) Max	Part *.	L (μH)	IDC(mA) (Max)	DCR(Ω) Max	Part *.	L (μH)	IDC(mA) (Max)	DCR(Ω) Max
0310-1R0M	1.0	1800	0.017	0513-3R9K	3.9	1280	0.019	1019-8R2K	8.2	4.0	0.013
0310-2R2K	1.2	1600	0.025	0513-4R7K	4.7	1280	0.022	1019-100K	10	4.0	0.017
0310-4R7K	4.7	1400	0.090	0513-5R6K	5.6	1280	0.024	1019-120K	12	4.0	0.019
0310-100K	10	1200	0.220	0513-6R8K	6.8	1280	0.026	1019-150K	15	4.0	0.022
				0513-8R2K	8.2	1280	0.028	1019-180K	18	4.0	0.023
0410-R15K	0.15	1850	0.018	0513-100K	10	1280	0.033	1019-220K	22	4.0	0.026
0410-R18K	0.18	1800	0.022	0513-120K	12	1280	0.037	1019-270K	27	4.0	0.027
0410-R22K	0.22	1740	0.029	0513-150K	15	1280	0.040	1019-330K	33	4.0	0.032
0410-R27K	0.27	1680	0.032	0513-180K	18	1280	0.044	1019-390K	39	4.0	0.033
0410-R33K	0.33	1610	0.035	0513-220K	22	1280	0.050	1019-470K	47	4.0	0.035
0410-R39K	0.39	1540	0.039	0513-270K	27	1280	0.058	1019-560K	56	3.2	0.037
0410-R47K	0.47	1430	0.049	0513-330K	33	1008	0.075	1019-680K	68	2.5	0.047
0410-R56K	0.56	1320	0.078	0513-390K	39	804	0.094	1019-820K	82	2.0	0.060
0410-R68K	0.68	1200	0.090	0513-470K	47	804	0.109	1019-101K	100	1.6	0.090
0410-R82K	0.82	1130	0.100	0513-560K	56	804	0.140	1019-121K	120	1.6	0.113
0410-1R0K	1.0	1020	0.105	0513-680K	68	804	0.145	1019-151K	150	1.6	0.129
0410-1R2K	1.2	1580	0.063	0513-820K	82	804	0.152	1019-181K	180	1.6	0.150
0410-1R5K	1.5	1500	0.071	0513-101K	100	632	0.208	1019-221K	220	1.6	0.162
0410-1R8K	1.8	1450	0.078	0513-121K	120	508	0.283	1019-271K	270	1.6	0.208
0410-2R2K	2.2	1380	0.088	0513-151K	150	508	0.340	1019-331K	330	1.6	0.212
0410-2R7K	2.7	1320	0.098	0513-181K	180	508	0.362	1019-391K	390	1.6	0.281
0410-3R3K	3.3	870	0.205	0513-221K	220	508	0.430	1019-471K	470	1.2	0.380
0410-3R9K	3.9	840	0.225	0513-271K	270	400	0.557	1019-561K	560	1.0	0.420
0410-4R7K	4.7	800	0.250	0513-331K	330	400	0.665	1019-681K	680	1.0	0.548
0410-5R6K	5.6	750	0.280	0513-391K	390	400	0.772	1019-821K	820	0.8	0.655
0410-6R8K	6.8	710	0.310	0513-471K	470	315	1.15	1019-102K	1,000	0.8	0.844
0410-8R2K	8.2	680	0.350	0513-561K	560	315	1.27	1019-122K	1,200	0.6	1.04
0410-100K	10	640	0.390	0513-681K	680	250	1.61	1019-152K	1,500	0.6	1.18
0410-120K	12	450	0.670	0513-821K	820	200	1.96	1019-182K	1,800	0.6	1.56
0410-150K	15	430	0.760	0513-102K	1000	200	2.30	1019-222K	2,200	0.5	2.00
0410-180K	18	410	0.850	0513-122K	1200	200	2.65	1019-272K	2,700	0.4	2.06
0410-220K	22	390	0.960	0513-152K	1500	158	3.45	1019-332K	3,300	0.4	2.53
0410-270K	27	360	1.100	0513-182K	1800	158	4.03	1019-392K	3,900	0.4	2.75
0410-330K	33	345	1.240	0513-222K	2200	158	4.48	1019-472K	4,700	0.4	3.19
0410-390K	39	330	1.370	0513-272K	2700	125	5.90	1019-562K	5,600	0.315	3.92
0410-470K	47	315	1.550	0513-332K	3300	125	6.56	1019-682K	6,800	0.250	5.69
0410-560K	56	300	1.950	0513-392K	3900	100	8.63	1019-822K	8,200	0.250	6.32
				0513-472K	4700	100	10.5	1019-103K	10,000	0.250	7.30
				0513-562K	5600	82	13.9	1019-123K	12,000	0.200	9.21
				0513-682K	6800	82	16.3	1019-153K	15,000	0.200	10.5
				0513-822K	8200	65	20.8	1019-183K	18,000	0.158	14.8
				0513-103K	10000	50	26.4	1019-223K	22,000	0.125	21.8
				0513-123K	12000	50	29.2	1019-273K	27,000	0.125	22.7
				0513-153K	15000	39	42.5	1019-333K	33,000	0.125	25.7
				0513-183K	18000	39	48.3	1019-393K	39,000	0.100	31.8
								1019-473K	47,000	0.100	36.1
				1019-3R9K	3.9	4.0	0.007	1019-563K	56,000	0.100	40.9
				1019-4R7K	4.7	4.0	0.008	1019-683K	68,000	0.082	57.3
				1019-5R6K	5.6	4.0	0.011	1019-823K	82,000	0.065	79.3
				1019-6R8K	6.8	4.0	0.011	1019-104K	100,000	0.065	89.7
Test Freq:1KHz/0.3V J:+5% ; K :+10% ; M:+20%
