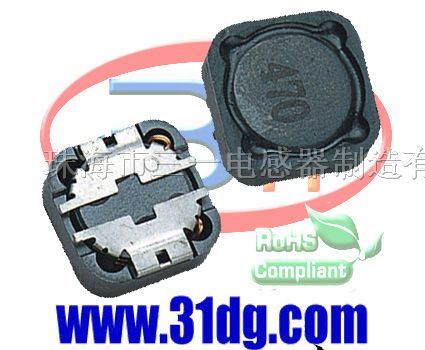

SMDRH屏蔽功率电感

供应SMDRH屏蔽功率电感
供应SMDRH屏蔽功率电感
  • 型号/规格：

    SMDRH63,65,73,74,105,124,125,127

  • 品牌/商标：

    三一

  • *类别：

    无铅*型

  • 主要用途：

    工业电子电气设备

  • 额定电流：

    0.5A

  • 额定电压：

    V

  • 外形尺寸：

    mm

  • PDF资料：

    点击下载PDF

发布询价信息
相关产品
普通会员

  • 企业名：珠海市三一电感器制造有限公司

    类型：生产企业

    电话： 0756-8818578

    联系人：舒小姐

    QQ： QQ:541282264

    邮箱：shuyunmei1992@126.com

    地址：广东珠海南屏科技工业园屏西五路1号

产品分类
新品上架
商品信息

Features (特征)

● High power,High saturation inductors.

  高功率，高饱和电感器

● With magnetic shield against radiation

  带*幅射磁罩

● Directly connected electrode on ferrite core

电*直接附在磁芯底部

● Highly accurate dimensions for automatic mounting

  尺寸*以便自动安装





Product Identification：产品识别

SMDRH 127 – 101 M

       1     2    3  4

1. Product T*e 产品类型

2. CORE  Size 磁芯尺寸

3. Inductance电感值：101 for 100uH

4. Tolerance 误差值 (J 5%,K 10%,L 15%,M 20%,N 30%)





Shape and Size：（Dimensions are in mm） 图示和尺寸：（单位mm）





P/N 料号

A

B

C(MAX)

D

E

F

SMDRH63

6.2±0.3

6.6±0.3

3.0

1.5±0.5

5.9±0.5

6.6±0.5

SMDRH65

6.2±0.3

6.6±0.3

5.0

1.5±0.5

5.9±0.5

6.6±0.5

SMDRH73

7.3±0.5

7.3±0.5

3.5

1.8±0.5

5.4±0.5

7.2±0.5

SMDRH74

7.3±0.5

7.3±0.5

4.5

1.8±0.5

5.4±0.5

7.2±0.5

SMDRH105

9.8±0.5

8.9±0.5

5.0

3.0±0.5

7.6±0.3

9.6±0.5

SMDRH124

12±0.5

12.0±0.5

4.5

5.0±0.5

7.6±0.5

11.8±0.5

SMDRH125

12±0.5

12.0±0.5

6.0

5.0±0.5

7.6±0.5

11.8±0.5

SMDRH127

12±0.5

12.0±0.5

8.0

5.0±0.5

7.6±0.5

12.0±0.5







































Test Equipment：测试设备

L:  HP4284A

DCR: CHEN HWA 502BC OHM METER







Electrical Characteristics for SMDRH Series

SMDRH系列电气特性参数



品名

电感量

(uH)

直流电阻(OHM)MAX

额定电流(A) MAX

SMDRH

63

SMDRH

65

SMDRH

73

SMDRH

74

SMDRH 105

SMDRH

63

SMDRH 65

SMDRH 73

SMDRH 74

SMDRH 105

2R9

2.7











1.94









4R0

4











1.63









5R5

5.5











1.1









100

10

0.07

0.12

0.072

0.049

0.05

1.44

1.35

1.68

1.84

2.4

120

12

0.048

0.13

0.098

0.058

0.054

1

1.22

1.52

1.71

2.25

150

15

0.15

0.18

0.13

0.081

0.061

0.9

1.11

1.33

1.47

2

180

18

0.1

0.24

0.14

0.091

0.084

0.8

1.02

1.2

1.31

1.8

220

22

0.2

0.27

0.19

0.11

0.094

0.74

0.91

1.07

1.23

1.65

270

27

0.23

0.3

0.21

0.15

0.11

0.66

0.82

0.96

1.12

1.45

330

33

0.27

0.33

0.24

0.17

0.15

0.59

0.74

0.91

0.96

1.35

390

39

0.34

0.37

0.32

0.23

0.17

0.54

0.69

0.77

0.91

1.2

470

47

0.38

0.52

0.36

0.26

0.21

0.5

0.62

0.76

0.88

1.1

560

56

0.45

0.56

0.47

0.35

0.23

0.46

0.58

0.68

0.75

1

680

68

0.49

0.63

0.52

0.38

0.26

0.42

0.51

0.61

0.69

0.93

820

82

0.69

0.71

0.69

0.43

0.36

0.38

0.46

0.57

0.61

0.84

101

100

0.78

1.03

0.79

0.61

0.41

0.34

0.42

0.5

0.6

0.76

121

120

1.07

1.15

0.89

0.66

0.45

0.31

0.38

0.49

0.52

0.7

151

150

1.21

1.68

1.27

0.88

0.64

0.28

0.35

0.43

0.46

0.63

181

180

1.39

1.87

1.45

0.98

0.84

0.26

0.32

0.39

0.42

0.57

221

220

1.9

2.08

1.65

1.17

0.96

0.23

0.29

0.35

0.36

0.52

271

270

2.18

2.37

2.31

1.64

1.07

0.22

0.26

0.32

0.34

0.47

331

330

2.48

2.67

2.62

1.86

1.37

0.19

0.23

0.28

0.32

0.43

391



3.12

2.94

2.94

2.85

1.55



0.22

0.26

0.29

0.39

471



4.3

3.93

4.18

3.01

1.74



0.2

0.24

0.26

0.36

561



4.94

5.43

4.67

3.62





0.18

0.22

0.23



681



0.07

7.32

5.73

4.63





0.17

0.19

0.22



821



0.048

8.24

6.54

5.2





0.15

0.18

0.2



102



0.15

9.26

9.44

6





0.14

0.16

0.18



Test Freq.

1kHz 0.25V





Electrical Characteristics for SMDRH Series

SMDRH系列电气特性参数



P/N

L

(uH)

DCR(Ω) Max

(Max)

IDC(A) Max

(Max)

SMDRH 124

SMDRH125

SMDRH127

SMDRH 124

SMDRH125

SMDRH127

1R2

1.2





0.007





9.8

1R3

1.3



0.012





8



2R1

2.1



0.014





7



2R4

2.4





0.012





8

3R1

3.1



0.017





6



3R5

3.5





0.014





7.5

3R9

3.9

0.015





6.5





4R4

4.4



0.02





5



4R7

4.7

0.018



0.016

5.7



6.8

5R8

5.8



0.021





4.4



6R1

6.1





0.018





6.6

6R8

6.8

0.023





4.9





7R5

7.5



0.024





4.2



7R6

7.6





0.02





5.9

8R2

8.2

0.026





4.6





100

10

0.028

0.025

0.022

4.5

4

5.4

120

12

0.038

0.027

0.024

4

3.5

4.9

150

15

0.05

0.03

0.024

3.2

3.3

4.5

180

18

0.057

0.034

0.039

3.1

3

3.9

220

22

0.066

0.036

0.043

2.9

2.8

3.6

270

27

0.08

0.051

0.046

2.8

2.3

3.4

330

33

0.097

0.057

0.065

2.7

2.1

3

390

39

0.132

0.068

0.073

2.1

2

2.75

470

47

0.16

0.075

0.1

1.9

1.8

2.5

560

56

0.19

0.11

0.11

1.8

1.7

2.35

680

68

0.22

0.12

0.14

1.5

1.5

2.1

820

82

0.26

0.14

0.16

1.3

1.4

1.95

101

100

0.308

0.16

0.22

1.2

1.3

1.7

121

120

0.38

0.17

0.25

1.1

1.1

1.6

151

150

0.53

0.23

0.28

0.95

1

1.42

181

180

0.62

0.29

0.35

0.85

0.9

1.3

221

220

0.7

0.4

0.39

0.8

0.8

1.16

271

270

0.87

0.46

0.56

0.6

0.75

1.06

331

330

0.99

0.51

0.64

0.5

0.68

0.95

391

390



0.069

0.7



0.65

0.88

471

470



0.77

0.98



0.58

0.79

561

560



0.86

1.07



0.54

0.73

681

680



1.2

1.46



0.48

0.67

821

820



1.34

1.64



0.43

0.6

102

1000



1.53

1.82



0.4

0.55

Test Freq.

1kHz 0.25V
