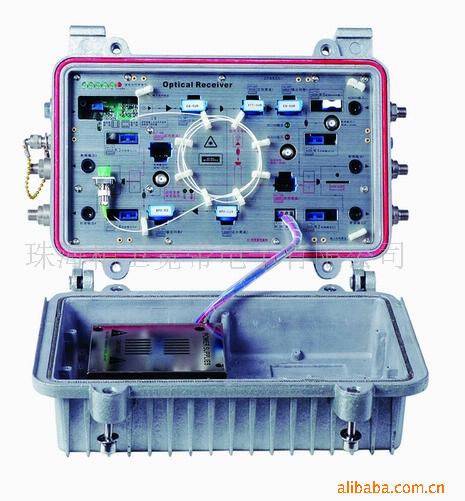

特点(Features) 4 采用国际品牌高灵敏度一体化光电接收模块及射频放大模块。 Adopting the high sensitivity integrative photoelectric receiving module and radioamplificatory module 4 光功率接收范围，-6～+2dBm。 Low optical power receiving range: -6～+2dBm 4 内置插件式（预留）回传光发射组件。 Inner plug-in (obligates) return optical tran*itting module 4 接收光功率采用分级LED显示。 Adopting different grades LED to indicate the receiving status of optical power ~750（862）MHz的工作带宽。 Bandwidth: 47~750（862）MHz 4 双工滤波器、均衡器、衰减器采用插件式设计。 Duplex filters, equalizer and attenuator all adopted plug-in design 4 双口输出，可采用分支或分配输出选件。 Two RF output port, offsetting or allotting output for option 4 直插式RF电平测试口，方便工程人员调试维修。 Direct plug-in RF test port, convenient for the operators to debug and maintain 4 高*性电源，严密的*雷系统。 High reliable power supply, strict lightningproof system 4 铸铝*水外壳，优质铝合金拉丝功能面板。 Waterproof cast aluminum alloy housing, high quality aluminum alloy drawbench panels 技术参数(Parameter)： 项目(Item) 单位(Unit) 技术参数(Parameter) 说明(Remarks) 正向光接收部分(Forward Optical Receiving Part) 光工作波长(Optical Wavelength) nm 1290～1600 接收光功率(Receiving Optical Power) dBm -6～+2 光反射损耗(Return loss) dB ≥45 光连接器类型(Connector T*e) FC/APC，SC/APC可选(FC/APC, SC/APC for Option) 载噪比(C/CNR) dB ≥51 载波组合三阶差拍比(C/*B) dB ≥65 载波组合二阶差拍比(C/CSO) dB ≥60 工作宽带(Bandwidth) MHz 47～750/862 带内平坦度(Flatness) dB ±0.75 输出反射损耗(Output Reflection Loss) dB ≥16（47～550MHz） ≥14（550～862MHz） 输出端口数(Output Ports) PCS 4 输出电平(RF Output Level) dBuV 96（3.8%光调制度,-1dBm光功率接收） 96 (3.8% Optical Debugging Degree,-1dBm Optical Power Receive) 电源电压(Voltage) V A:AC(140～265)V; B:AC(35～90)V 功耗(Consumption) W ＜35 外形尺寸(Dimension) mm 256(L)×146(W)×110(H) 反向光发射部分 (Reverse Optical Tran*itting Part) 工作波长(Wavelength) nm 1310±10 激光器类型(Laser T*e) FP或DFB可选 (FP or DFB for Option) 输出光功率(Optical Power Output) mw 0.5～3 光连接器类型(Connector T*e) FC/APC，SC/APC可选(FC/APC, SC/APC for Option) 工作宽带(Bandwidth) MHZ 5～65(或用户指定) (5～65, or it can be appointed by the customers.) RF输入电平(RF Input Level) dBuV 75～85 输入反射损耗(Input Reflection Loss) dB ≥16 带内平坦度(Flatness) dB ±1.0 噪声功率比(NPR) dB ≥10(NPR≥30dB)
