品牌:红声 型号:AWA6291-4 类型:实时信号分析仪 测量范围:0~140（dB） 分辨率:0.01（dB） 准确度:0.1（dB） 外形尺寸:290×90×38（mm）

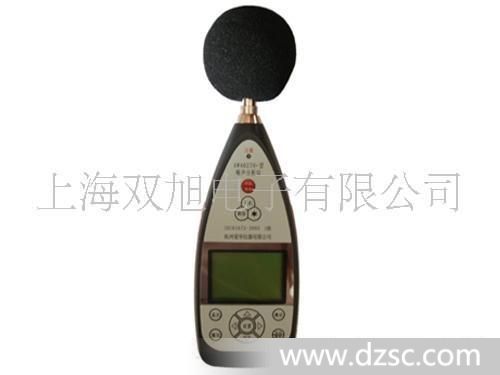

AWA6291型实时信号分析仪简介
AWA6291型实时信号分析仪是一种采用数字信号处理技术的手持式实时分析仪，它可以对噪声、振动或其它电信号进行倍频程、1/3倍频程实时频谱分析、FFT分析、总值分析。模块化设计，用户可以根据需求选择不同的软件，从而实现不同的功能，得到不同的测量指标。该仪器可广泛的用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域，完成环境噪声测量、声功率级测量、机器设备的噪声、振动分析以及建筑声学测量。
主要性能指标：
1．*合标准：IEC61672：2002 Cl* 1，IEC61260：1995 Cl* 1，GB/T3785-1985 1型，GB/T17181-1997 1型，GB/T级。
2．测试传声器：1/2英寸预*化，50mV/Pa灵敏度，频率范围：10Hz~20kHz。
3．频率范围：10Hz~20kHz。
4．量程：0~90、10~100、20~110、30~120、40~130、50~140dB
5．测量电压范围：10V~10μV。
6．本机电噪声：小于13dB(A),15dB(C),25dB(Z)。
注：以20μPa为参考0dB，以下相同。15pF电容对地短路。
7．测量上限：140dB
8. 线性工作范围：大于90dB
9．A/D：*24位
10．采样频率：48kHz，
11．*混叠滤波器：可提供100dB以上的阻带衰减。
12．输出接口：
RS232接口：可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果。
U*接口：mini B型。*合U*1.1,兼容U*2.0，可读出测量结果到PC机，也可通过此接口将仪器内的数据转存到U盘中。
AC输出：输出阻*1kΩ，*大输出电压&plu*n;8Vpeak。
13.电源：6节LR6 碱性电池或可充电电池，可连续使用12小时以上。也可采用5V外部电源。
14．显示器：240×160点阵LCD，有EL背光。
15．数据存贮：测量结果保存在FLASH中，标准配置64Mbit，也可将数据转存到U盘中。
16．内部日历时钟：误差小于1分钟每月。
17．校准：采用AWA6221声级校准器进行校准，也可采用活塞发生器进行校准。
18．工作环境：
工作温度：-10℃~50℃
相对湿度：30%~90%。
19．自带*合GB2312标准的汉字库，可在仪器上输入中英文测点名。
20．仪器内部可以保存256次校准记录。
21．用户可指定开机时间及关机时间。
噪声FFT分析软件包（S6291－00404）
1.主要功能：噪声的实时FFT频谱分析、积分测量。
2.频率计权：总值分析界面下由数字滤波实现并行(同时)A、C、Z 频率计权，特性见附录一。FFT分析采用Z计权，Z计权加入了一个截止频率为4Hz的数字高通滤波器，特性见附录四。
3.时间计权：并行(同时)F、S、I、PeakC+、PeakC-。
4.FFT分析线数：512线，可看到200条谱线。
5.采样频率：48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz。
6.分析频率上限：18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz。
7.每线带宽：93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz。
8.重叠率：0%、50%、75%、87.5%、93.75%、97%。
9.平均方式：指数、线性。指数时间常数分F和S两档，F档时间常数为125ms，S档时间常数为1000ms。
10.*合标准：IEC61672：2002 Cl* 1、GB/T3785-1985 1型、GB/T17181-1997 1型。
11.主要菜单：FFT分析，总值分析，参数设置，数据管理，校准五个子菜单。
12.主要显示界面：列表界面、图形界面。
13.主要测量指标：每根谱线下的快时间计权瞬时值、慢时间计权瞬时值、1秒等效声压级、等效连续声压级；1秒内*大计权声压级(Lx*)、瞬时计权声压级(Lxyi)、1秒等效计权声压级(Lxeq,1s)、等效连效计权声压级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak)，测量经历时间(Tm)。
注：声暴露(E)的测量范围为0Pa2h到65.535Pa2h。
14.积分时间：1秒到24小时可分档设定或任意设定。
15.级线性范围：90dB以上。
16.数据存贮：可存贮FFT分析的快时间计权瞬时值、慢时间计权瞬时值、1秒积分值、积分值；总值分析的*值、积分测量结果，*多12288组，也可将测量结果转存到U盘上。
17.显示刷新：FFT分析时为列表界面下1秒、图形界面下约0.1秒，总值测量时数值1秒，图形约0.1秒。
18.显示分辨率：0.01dB
