1         典型应用

1.1 串联负载型

1.2  串联负载型跟工作电压输入 类型（AC/DC）无关，只将被控负载的任意一根线，串联至本产品任意一组开关上即可，不过，普遍采用下列方式：

    a. 如负载是AC(220V交 流电)时，采用控制火线（相线）；

    b.  如负载是DC(5V直流电）时，采用控制V+（VCC）；

    c. 如负载是信号时，采 用控制信号+；

1.3下图是一种5路，工作电压是交流电220V输入的串联型遥控开关接线图，图中“IN与OUT”是 一组遥控开关，“IN” 表示开关的输入端（一端），“OUT”表示开关的输出端 （另一端），数字1~5，表示1~5组，串联型的“IN”端与“L”端无关，其 次，“LOAD”,表示用户被连接的负载，例如：电灯、电 视机、电风扇、等*家用电器负载。下面请见接线图：

2、遥控器操作方法：

2.1 键控制
遥控器键控制的操作方式*广，也*灵活，可根据 用户自定义其操作方式，以及选择键的多少，乃至遥控器的型号，下面，我们来介绍一下比较普遍的一种，详见如下：
2.1.1、单开

2.1.1.1、用2个键，控制“开”与“关”：

             按一下遥控器1OUT中“ON”键一下，遥控开关对应的灯点亮，所接负载接通；

             按遥控器1OUT中“OFF”键一下，遥控开关对应的灯熄灭，所接负载断开。

             例如：

             按遥控器1OUT中“ON”键一下，遥控开关“1OUT”灯点亮，指示*通道负载开始工作。

             再按遥控器1OUT中“OFF”键一下，遥控开关“1OUT”灯熄灭，*通道负载停止工作，其它依次类推。

2.1.1.2  总开关

             即总开总关，

             按蓝色“ON”键一下,点亮*灯具（负载），如用户选购的是2路型，遥控开关1OUT～2OUT指示灯点亮，如用户选  购的是4路型，遥控开关1OUT～4OUT指示灯点亮。

             按蓝色“OFF”键一下, 熄灭*灯具（负载），如用户选购的是2路型，遥控开关1OUT～2OUT指示灯熄灭，如用户选购的是4路型，遥控开关1OUT～4OUT指示灯熄灭。

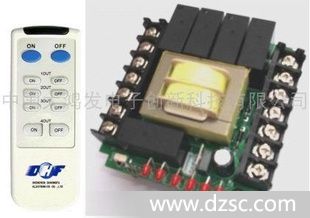

2.2、 附图：
