品牌:视捕* 型号:VGAR/T600 类型:双绞线VGA传输器

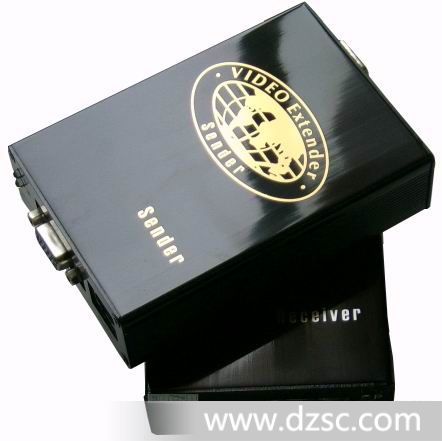

产品图片

产品描述

VGAR/T600双绞线VGA传输器，传输VGA信号为0--600米，VGA信号双绞线传输器是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、*设备、安*监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而*设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用*技术将H和V信号编码至RGB信号上加重处理后发送，*利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽*350MHz。使XGA（1920*1024/60Hz）的传输距离*600米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权*值拆分的平衡传输的*技术，因此双绞线在传输信号时不会对外造成EMI的干扰。此外，多出的一对双绞线可以传输音频信号。

技术参数

产品尺寸：105mmX74mmX30mm
重量：0.5KG
输入接口：HDI5PIN (VGA)
输出接口：HDI5PIN (VGA)
本地输出：HDI5PIN (VGA)
带 宽：300MHz(-3dB)满载/0-10MHz+0.IdB/0-130MHz+6dB到-0.8dB
输入电平范围：0.5-2.0V p-p
输入电平误差：小于3mV
输入阻*：75Ω
输出阻*：75Ω
回波损耗：-30dB@5MHz
*大DC补偿：&plu*n;5Mv-0
信噪比：60dB
接口类型：HDB15,Mini-DIN6,RJ45
视频规格：VGA, SVGA, XGA, SXGA, UXGA, LCD
网线规格：CAT5, CAT5E, CAT6UTP电缆，建议使用CAT5EUTP电缆
电源：AC7.5V/1A
工作温度：-25℃～+70℃
储存温度：-40℃～+80℃
相对湿度：0～95?（非冷凝）
*雷*干扰指标：可*空气放电15KV, 接触放电8KV
视频规格：VGA, SVGA, XG, SXGA, UXGA

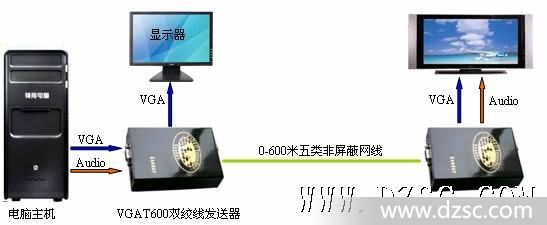

连接示意图：
