品牌:通铺康/UTP 型号:UC0408T 用途:广媒

VGA双绞线音视频传输器概述

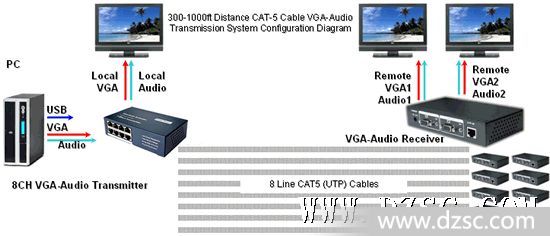

1分8口分播式VGA音频双绞线发送器
硬盘数码VGA广告流媒体播放机、台式PC、笔记本电脑、多媒体中控视频展台以及HD-DVD播放机输出的VGA(5线VGA-RGBHV或3线VGA-RsoGB),YPbPr 数字高清视频或3路-CVBS复合视频通常是单端非平衡视频信号，1分8口分播式VGA音频双绞线发送器UC0408T的作用是将RGBHV非平衡信号经广播级直流视频缓冲（供本地VGA显示输出）至350MHz双绞线视频编码器，经调制、编码、加重、增益转换后成三对差分方式的平衡视频信号。R、L立体声音频信号经音频编码合成后，采用*225V/us压摆率（*品瞬态层次响应）、信噪比*为1.9nV/root Hz、24bit/40Mbps及125MHz带宽的*级立体音频编码及驱动、分配、合成转换成第四对平衡信号输出（适用于24bit－CD、MP3音质），可采用八根CAT-5非屏蔽双绞线RJ-45水晶插座输出。标准的EIA/TIA-568B接线方法(白橙／橙／白绿／蓝／白蓝／绿／白棕／棕)。1-1/2/3路UC0401/02/03AT，1-4/8/16路UC0404AT、UC0408AT、UC0416AT　VGA音频双绞线发送器于业界*家采用外接U*供电（同时预设+9/12V外接电源插座，UC0408T和UC0416T采用110V/220V交流市电供电），具本地VGA-音频输出、远程频率补偿保护等功能。UC0408TM采用*功耗和*小型设计，为迷你型VGA音频双绞线发送器。

单路VGA音频双绞线接收器
单路VGA音频双绞线接收器分为单口输出(UC0401R)、1分2口(UC0402R)和1分4口(UC0404R)分配型输出接收器。VGA音频双绞线接收器采用平衡输入信号缓冲、地电位隔离、发送接收地电位差消除、可变增益放大、平衡-非平衡转换、共模信号恢复、9段*点均衡加权补偿、RGBHV信号解码、连续亮度增益调节、*RGB饱和度及色散调节(UC0402RUC0404R)、高*视频分配、长距离功率驱动、输出-中继隔离驱动、中继驱动地电位消除、RGBHV重置编码、单端转差分、视频加重驱动等16级广播级视频信号处理， *支持信号的*制中继级联应用，支持*1900x1600分辨率。在1024X768@60 XGA分辨率的*大级联距离*远可达700米。

由于整个传输系统采用了加权*值拆分的平衡传输的*技术，因而双绞线在传输信号时不会受外界共模干扰的影响同时也不会对外造成EMI干扰。UC0401R UC0402R UC0404R接收器输入为标准的EIA/TIA-568B接线方法(白橙／橙／白绿／蓝／白蓝／绿／白棕／棕)RJ45接口，有1组2组和4组*的标准VGA及立体声音频输出接口，VGA格式*高可兼容2300x1920/60Hz@250米。采用非屏蔽*五类或六类网线作为传输线，*适用于工业控制、*、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。

*提示
－本产品采用自适应阻*匹配电路，采用加重电路对VGA-AUDIO信号进行高*处理
－本产品于业界*内置地电位差消除电路，因此不需要额外的接地线与发射器或接收器的机壳相连
－本产品供电采用+9/12V外置电源供电(发送器U*供电可选)，内置反接*呆*护，支持电源及RJ45接口热插拨
－本产品输入及输出端内置6000V ESD*护电路，并采用镀锌板全金属机壳，因些电路板及内部元器件对静电不敏感
－本产品为高*高带宽之视频传输产品，因宽带的原因不适于增*功率*雷吸收电路，严禁将设备安装工作于高压及雷击区

产品优势
＊不需任何软件安装、即插即用
＊不需服务器、交换机、路由器、HUB及终端工作站组网
＊不需IP占用和设置、无*火墙、无TCP/IP协议及网络维护！
＊点对点实时高*音视频同步传输
＊1000米RS232-U*2.0 双工控制信号延长功能！（可选）
＊采用廉价的非屏蔽双绞线传输高清VGA视频、立体声音频、数据信号
