型号:
NSLS-BD-12D-D50-144R/Y/G/B/W-CO
NSLS-BD-12D-D50-144R/Y/G/B/W/C-COS


产品特点
■ 高亮度：
采用高亮度大角度Φ5mm LED为发光元件，发光均匀，亮度高，
一致性好。
■ *水*尘：
灯具采用*铝型材底座和*紫外线高质量PC,*护等级可达IP65。
■ **
直流12V*低电压供电，施工操作*。
■ 高寿命
LED光源寿命可达100, 000小时。
■ *
单位面积或单位长度比传统的霓虹灯节省电力90%以上,从而节省了
电费支出,降低运行成本。
■ 易安装
配有*安装支座,可采用螺丝固定安装在所需的地方，操作简单。

产品规格
外型尺寸: D50*1000mm
发光颜色: 红、黄、绿、蓝、白、全彩
LED 波长: 红625nm 黄585nm 绿520nm
蓝 465nm 白 2700-6500K
LED 封装: Φ5mm 草帽LED
LED 数量: 144PCS
外壳材质: 铝型材+乳白PC
发光角度: ≥120度
使用寿命: ≥50000小时

电气规格
输入电压: DC12V
*大功耗: 15W
可控像素: 16 Pixel
灰度等级: 16-1024级
驱动方式: 静态恒流
刷新频率: >120HZ
换帧频率: >60HZ

环境规格
工作温度: -25℃--55℃
工作湿度: 10%--95%
*护等级: IP65


LED光源特点
发光效率高
低功耗，*省电
使用寿命长,可达100,000小时寿命
光色*,显色性高
发光角度可任意调节
高亮度、高辉度
小型化,可任意设计成点线面以及其他照明形式
无污染,*汞铅等有毒成分,*紫外线
**,低压驱动

光源规格
光学器件： 软焦点高透光率树脂漫射镜
光源： 144PCS(Φ5mm LED)
光束角： 120度(照度峰值的50%时)
分布： 对称的直接照明


产品结构图


产品安装图

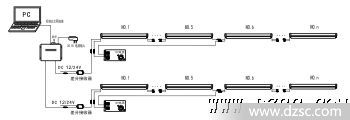

系统连接图

脱机系统连接图
单点控制

注：
1.控制器有8个端口，每个端口信号*多可连接32个LED灯具
2.每10个LED灯具加一个电源输入端


联机系统连接图


注：
1.控制器有8个端口，每个端口信号*多可连接32个LED灯具
2.每10个LED灯具加一个电源输入端
3.当联机系统需要两台以上控制器时，电脑和控制器之间的连接需使用网络交换机
