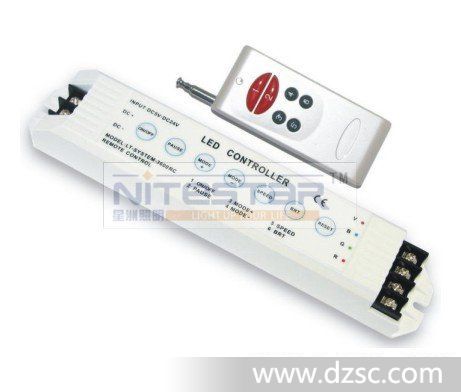

多功能LED控制器是一款通用型*的整体变色功率型控制器，采用目前**的
PWM（脉宽调制）控制技术；可控制*四线三回路（共阳*）LED 全彩灯饰产品，广
泛控制 RGB全彩的 LED模组 、LED 灯条、LED 灯带和大功率 LED 投光灯、洗墙灯、水底
灯等等 LED 灯具产品。

产品规格
型号: NS*-SYSTEM-3600
电源输入: DC5V-DC24V
速度选择: 8 级
输出负载电流: 6A/路×3路
整体亮度调节: 8 级
输出总功率: 1～90W(5V)
1～220W(12V) 1～450W(24V)
工作温度: -35℃－55℃
变化模式选择: 17 种
灰度级: *高RGB 各256级
遥控距离: 50 米
包装尺寸: L215×W43×H33(mm)
外形尺寸: L211×W40×H30(mm)
毛重: 210克

产品特点

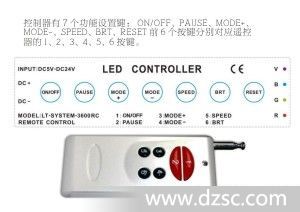

1、 可按键控制和无线遥控控制，*遥控距离为 50 米。
2、 自动适应 DC5-24V 工作电压范围内的LED 灯具。
3、 0N/OFF 开关控制器功能。
4、 三通道RGB 全彩控制，每路*大输出至 6A 。
5、 17 种跳、渐变变化模式，灰度级*高 RGB 各256 级。
6、 可*选择每种变化模式的变化速度和调节亮度。
7、 变化暂停功能，可保持当前 LED灯具灰度级和颜色。
8、 新增加的恢复键，在调乱的情况下可恢复出厂设置。
9、 配合3060 功率扩展器联机使用，可无限的放大输出功率。

产品尺寸图



单机连线示意图
1、 下图以连接全彩小功率LED模组为例

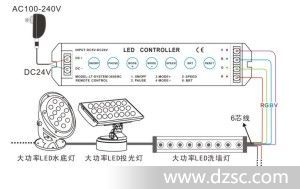

2、 下图为连接大功率 LED 灯具，可以连接各种大功率灯具，控制器在只
提供信号驱动灯具内部的恒流 IC，电源根据灯具工作电压另外提供，单机
控制器理论上可以连接无限数量大功率LED 灯具。 （要求大功率灯具内部
*须有可PWM恒流驱动）

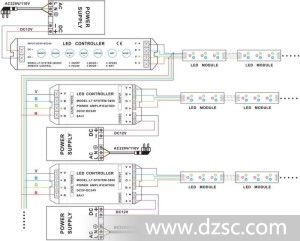

3.控制器功率不够，可增加我公司3060 功率扩展器放大功率
下面以LED 模组为例，扩展器都并联在控制器的输出线上
