品牌:TUOKE 型号:TE-T1C1B
◎ 采用线性光电隔离，频响宽、精度高
◎标准信号4-20mA、0-5V输入
◎标准信号4-20mA、0-5V输出
◎DIN标准导轨安装
◎DC 24V或DC12V工作电源

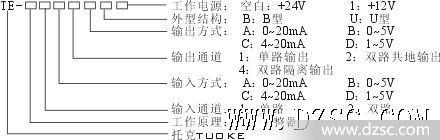

一、 型号含义
二、 型号及技*参数
产品主型号 | 输入信号 | 功能描* | 精度等级 | 输出信号 | 负载能力 | 响应时间 | 静态功耗 |
TE-T1C1B | 0~20mA 0~5A 4~20mA 1~5V | 1入1出,两隔离 | 0.2 | 0~5V | 5mA | 120mS | 40mW |
TE-T1C1C | 1入1出,两隔离 | 0.2 | 4~20mA | 6V | 120mS | 100mW | |
TE-T1*C | 1入2出,全隔离 | 0.5 | 4~20mA | 6V | 150mS | 550mW | |
TE-T2C2B | 2入2出,两隔离 | 0.2 | 0~5V | 5mA | 120mS | 250mW | |
TE-T2C2C | 2入2出,两隔离 | 0.2 | 4~20mA | 6V | 120mS | 250mW | |
TE-T2*B | 2入2出,全隔离 | 0.2 | 0~5V | 5mA | 120mS | 400mW | |
TE-T2*C | 2入2出,全隔离 | 0.2 | 4~20mA | 6V | 120mS | 400mW |
注意：定货型号由“产品主型号”与“外形结构和电源”组合而成。例如：TE- T2*CU。
三、 技*参数
工作原理 | 线性光电隔离 |
隔离方式 | 输入/输出两隔离（电源与输出共地），或输入/输出/电源三隔离，或*输入/*输出/电源全隔离 |
*大测量范围 | 1.2.F.S |
响应频率 | <2kHz |
隔离电压 | ＞1kVDC，1分钟 |
输入阻* | 电压输入：≥100KΩ，电流输入：<50Ω |
输出负载电阻 | 电压输出：≥5KΩ，电流输出：≤250Ω |
无故章工作时间 | ＞3万小时 |
工作电源 | DC 24V&plu*n;10%或DC 12V&plu*n;10% |
安装方式 | DIN标准导轨安装 |
额定环境温度 | 0～+50℃ |
消耗功率 | <1W |
