⊙测量直流电流电压,频率转速计数 ⊙通用性表壳(三种外形可选)，体积小巧 ⊙测量准确，性能*,SMT贴片制造工艺 ⊙电流电压表具有小数点设定功能 ⊙工作电源 DC 5V |
| 一、 型号及含义 | |
 |
| 二、 直流电压电流表 |
| 1、直流电压表 |
| 型号 | 量程 | 分辨力 | 输入电阻 | 精度 | *大允许输入 | | DM3□--DV0.2 | 199.9 mV | 100uV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 10V | | DM3□--DV2 | 1.999V | 1mV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 100V | | DM3□--DV20 | 19.99V | 10mV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 250V | | DM3□--DV200 | 199.9V | 100mV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 500V | | DM4C--DV2 | 1.9999V | 100uV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 100V | | DM4C--DV20 | 19.999V | 1mV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 250V | | DM4C--DV200 | 199.99V | 10mV | 10MΩ | &plu*n;0.3%F.S&plu*n;2Di* | 500V |
|
| 2、直流数字电流表 |
| 型号 | 量程 | 分辨力 | 输入电阻 | 精度 | *大允许输入 | | DM3□--DA0.0002 | 199.9uA | 100uA | 1KΩ | &plu*n;0.3%F.S&plu*n;2Di* | 10mA | | DM3□--DA0.002 | 1.999mA | 1uA | 100Ω | &plu*n;0.3%F.S&plu*n;2Di* | 50mA | | DM3□--DA0.02 | 19.99mA | 10uA | 10Ω | &plu*n;0.3%F.S&plu*n;2Di* | 150mA | | DM3□--DA0.2 | 199.9mA | 100uA | 1Ω | &plu*n;0.3%F.S&plu*n;2Di* | 500mA | | DM3□--DA2 | 1.999A | 1mA | 0.1Ω | &plu*n;0.5%F.S&plu*n;2Di* | 3A |
|
| 3、技术参数 |
| *大显示 | 1999 | | 输入方式 | 单端输入 | | 测量方式 | 双积分A/D转换 | | 测量速度 | 约2.5次/秒 | | 溢出显示 | “1”. “-1” | | *性显示 | 只显示“-” | | 显 示 | 红色LED | | 电 源 | DC 5V&plu*n;10%≤70mA | | 工作温度 | 0∽50℃<85%RH |
|
| 4、端子连接 |
 |
| 三、频率转速表 |
| 1、型号 |
| 型号 | 测频范围 | 测量转速范围 | 量程转换 | | DM4A-FR1 | 0.11-10KHz | 0-9999Rpm | 插针改换 | | DM5B-FR1 | 0.11-10KHz | 0-99999Rpm | 插针改换 | | DM6C-FR1 | 0.11-10KHz | 0-999999Rpm | 插针改换 |
|
| 2、功能选择 |
| 插针 | 功能 | 插针带上短路插 | 插针不带上短路插 | | 1 | 仪表测量转速 | 仪表测量转速 | | 2 | 倍率为1 | 倍率为0.1(显示=测量值*0.1) | | 3 | 测量信号频率1HZ以上(仪表可以回速归*) | 测量信号频率1HZ以上(仪表归*时间较慢) |
|
| 4插针 | 5插针 | 小数点设定功能 | | 带上短路插 | 带上短路插 | 显示固定0位小数位 | | 不带短路插 | 带上短路插 | 显示固定1位小数位 | | 带上短路插 | 不带短路插 | 显示固定2位小数位 | | 不带短路插 | 不带短路插 | 显示小数位随测量值自动调整 |
| | 3、技术参数 | | 输入方式 | 脉冲信号输入,输入信号低电平0-2V,高电平4-30V,输入电阻5KΩ | | 测量范围 | 0.11-10KHz | | 采样时间 | 0.5-9秒,采样时间随输入脉冲宽度自动调节 | | 溢出显示 | “----” | | 显示 | RED LED （14mmH） | | 小数位数 | 可选择0位/1位/2位小数或浮动小数 | | 电源 | DC 5V | | 工作温度 | 0-50℃<85%RH |

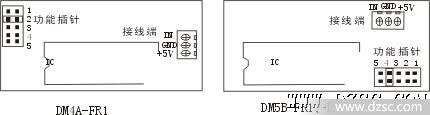

| | 4、端子连接 |  | | 四、计数器、长度计 | | 1、型号 | | 型号 | 显示位数 | 计数范围 | 倍率 | 输入信号 | 计数速度 | | DM4A-CL1 | 4位 | 0-9999 | 0.1/1 | 4-30V | 30Hz/1KHz | | DM5B-CL1 | 5位 | 0-99999 | 0.1/1 | 4-30V | 30Hz/1KHz | | DM6C-CL1 | 6位 | 0-999999 | 0.1/1 | 4-30V | 30Hz/1KHz |
| | 2、功能选择 | | 插针 | 功能 | 插针带上短路插 | 插针不带短路插 | | 1 | 计数*高频率为30Hz(抑制误计数能力强,适用触点信号输入) | 计数*高频率为100Hz(适用非难触点信号输入) | | 2 | 测量信号频率1Hz以上(仪表可以快速归*) | 测量信号频率0.1Hz以上(仪表归*时间较慢) |
| | 注意：改变插针1功能时，*须重新开关仪表电源才能实现。 | | 3、技术参数 | | 输入方式 | 脉冲信号输入,输入信号低电平0-2V,高电平4-30V | | 计数频率 | 30Hz/5KHz | | 计数复位 | 输入端子RST与GND短接,计数值归* | | 溢出显示 | “----” | | 显示 | RED LED（14.2mmH） | | 计数记忆 | EPROM自动掉电数据保存 | | 电源 | DC 5V | | 工作温度 | 0-50℃<85%RH |
| | 4、端子连接 |  | | 五、外形及开孔尺寸 |  | | 六、注意事项 | 1. 若输入信号伴随高频干扰,应在线里用高频过滤器.
2. 当电压与电流表共用一个电源*易造成数字表损坏,各表头应隔离供电.
3.若长期存放未使用,请每三个月通电,通电时间不少于4小时.
4.本仪表校准时间间隔为一年. |
|
