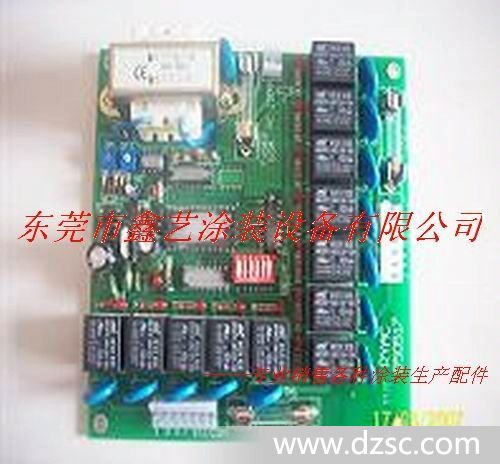

品牌:鑫艺 型号:8/12 用途:电路控制板 别名:线路板

该产品为间歇循环程序控制器，用于粉体房回收机自动反吹，位数可调、打气时间、间隔时间连续可调。用于粉体喷房控制脉冲阀,使脉冲阀能按设定的时间进行反吹。反吹线路板特点:自动控制; 用途:用于粉房回收机自动反吹，位数、打气时间、间隔时间可调
供应文氏管、*头、滤芯,文氏管、反吹装置、脉冲阀,旋转翼,打粉器,脉冲控制器,反吹线路板

JMK型无触点集成脉冲控制仪系列产品，是专为脉冲袋式除尘器而设计，该系列产品是紧跟现代电子科学的迅猛发展，采用了目前较*的数字集成电路，通过长期从事袋式除尘控制系统的现场设计及自动化产品的开发制作经验，博采众家同类产品所长而*设计推出的一种新型产品。该系列产品具有小型化、多功能、低功耗、高集成度、强*干扰、经久耐用、操作维护简单等诸方面的优点。大大满足了各种脉冲袋式除尘器主机的配套使用。目前该系列产品分为JMK-10、JMK-20、JMK-60三种规格，*采用工程*全密封塑料透明*尘机箱，外形美观，操作使用方便。

产品特点：

◆JMK系列无触点脉冲控制仪*采用*厂家的CMOS集成电路及电子元器件产品(TI、ST、 PHILIPS等)，此种电路具有低功耗、高*、强*干扰等特点，从而*和*仪器工作的稳定性和*性。

◆脉冲间隔和脉冲宽度采用无级调节，增加了脉冲间隔和脉冲宽度的可调范围，在使用和操作上带来方便。

◆该系列控制仪均采用数码管来显示各路输出状态，具有耗电省，亮度高寿命长，清晰美观等优点。同时各路的输出状态用LED指示，显示直观，*观察各脉冲阀的工作情况。

◆控制仪设置了输出路数可调功能，通用拔码开关的“＋”“－”即可根据需要设定控制仪输出的路数，如想让控制仪按15路工作，*把拔码开关拔至“15”即可，使用时可在*输出路数范围内任意选取所需的路数工作。

◆控制仪的输出选用*功率输出管输出，并设有浪涌吸收保护电路，*干扰，响应快，*强稳定，品质优异；负载短路开路保护，使用寿命*长。

◆无触点开关适用于控制各种电磁阀及电感性负载，可快速频繁开关而不影响寿命。

◆控制仪可配接压差信号输入接口，当压差控制仪*设定压差值开关接通后，控制仪开始顺序喷吹。

◆控制仪电源采用*处理，电源稳定度及负载稳定度较高；输出波纹电压小；瞬态响应速度快；没有开关干扰；线路结构简单，便于维修等特点。在各种电磁电压干扰严重的现场也能*控制仪长期稳定运行。

◆控制仪外壳采用工程*全密封塑料透明*尘机箱，外形美观，操作使用方便。

额定输入电压: AC220V(1&plu*n;10%) 50-60Hz

额定输出电压: DC24V DC36V AC110V AC220V

额定功耗: ≤8W

本机输出路数: 1-60路内

控制路数扩展: 可根据要求扩展任意路数

输出路数可调: 输出路数可根据需要任意调解设定（订货时注明）。

脉冲宽度: 0.01-0.8S范围可调（如有*要求订货时注明）

脉冲间隔: 1-90S范围可调（如有*要求订货时注明）

差压控制: 开关信号（订货时注明）

使用环境温度: -25℃-- +55℃

空气的相对湿度不*过85%

无严重腐蚀气体和导电*的尘埃

无剧烈振动或冲击

重量: ≈1.5 Kg

外形尺寸: 250mm×190mm×99mm(长×宽×高)

粉体反吹控制使用说明

（一）：时间调整：在运行指示灯亮时按下设置按钮，间隔指示灯亮，同时间隔时间个位数出现闪烁，按调整按钮进行间隔时间个位参数调整（0--9），调整好个位参数后再设置按钮，间隔十位数字闪烁，按调整按钮进行间隔时间十位数字调整（0--9），*长间隔时间为99S，调整好间隔时间按下设置按钮，此时反吹时间指示灯亮，同事反吹时间闪烁，按调整按钮调整所需的反吹时间(0.5S--单位，*长时间为9*0.5=4.5S),设置完成按设置按钮退出同时保存。

（二）：反吹位数调整：在运行指示灯亮按下调整按钮不放，再按下设置按钮不放，直到位数指示灯亮，放开按钮，这时数码管显示设定位数，按调整按钮调整所需控制位数（1--8，如设定为5位数时1--5号数字循环输出），调整完成后按设置按钮退出并保存。

（三）：接线方法:L相线进线，N*线进出线及公共线，1--8为输出相线。

本产品带数字显示，反吹脉冲控制板该产品为一个16位的间歇循环程序控制器，用于粉体房回收,除尘器自动回收自动反吹，2-16位位数可调、打气时间、间隔时间连续可调。用于除尘器，粉体喷房控制脉冲阀,使脉冲阀能按设定的时间进行反吹。反吹线路板特点:自动控制;用途:用于粉房回收机自动反吹，位数、打气时间、间隔时间可调,脉冲线路板,脉冲控制板,智能型反吹线路板,除尘粉房控制器
本公司供应除尘脉冲电磁阀，脉冲控制仪，反吹控制板，滤芯，滤筒，旋转翼，打粉器，文氏管，*头，流化板，硫化板，骨架，滤代,滤袋配件质量*,价格合理,欢迎洽谈

脉冲线路板 脉冲控制板 反吹线路板 反吹式线路板 除尘反吹线路板 除尘线路板 脉冲反吹线路板

脉冲电磁阀,直角电磁阀,除尘电磁阀,
脉冲电磁阀、直角式电磁脉冲阀、电磁脉冲阀（也称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以*除尘器的处理能力和收尘效率。JMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹间为90°。适合于气包与除尘器吹管的安装连结。气流畅通，能提供*合要求的清灰气脉冲。

本产品一年内出现 质量问题，包退包换。脉冲阀是受电磁或者气动等先导阀的控制，能在*启闭高压气源产生脉冲的膜片阀。同时也是分别俗称电磁脉冲阀和气控脉冲阀。

脉冲阀主要应用于*除尘行业，是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以*除尘器的处理能力喝收尘效率。

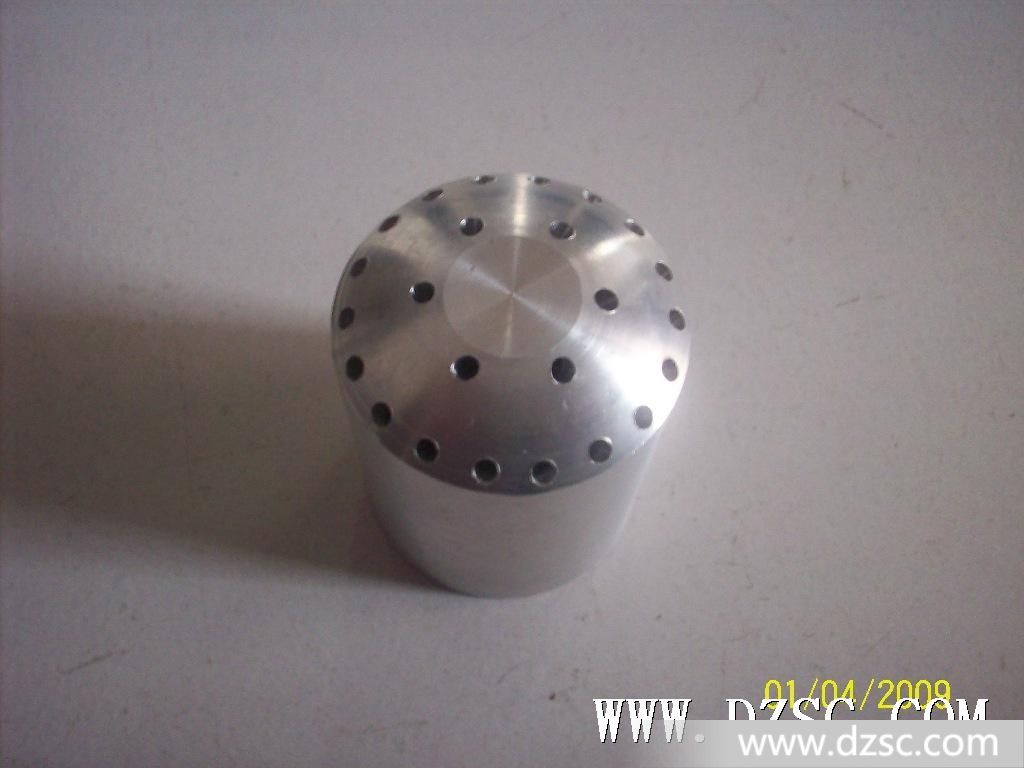

*头其主要作用是气流扩散。*头和文氏管一起使用大大*了脉冲喷吹强度与效果，降低了压缩空气的用量，节省了能源，*头采用铝合金材料制成,其特点外表光滑美观，质量稳定*.用于喷涂粉末回收效果显著.

采用*聚酯材料经多道工艺制成。具有*潮、水洗功能，过滤面积大，强度高，能*很好的粉末回收效果，且清理换色方便

规格型号：

1921#（150*1050L）1922#（280*600L）1923#（325*600L）1924#（325*660L）1925#（325*900L）滤料：100%日本聚脂纤维

产品特点：

1、快拆结构，便于拆卸；

2、*率聚酯滤材，过滤粉尘*率达99.99%；

3、宽褶设计，风量较大；

4、适用于抛丸，除尘，涂装行业的粉末回收和收集物料
