| 应用范围 |
控制 |
品牌/商标 |
国产 |
| 型号/规格 |
MZD1- 220VDC |
产品系列 |
MZD1- 220VDC |
| 触点形式 |
常开型 |
| |
![]()

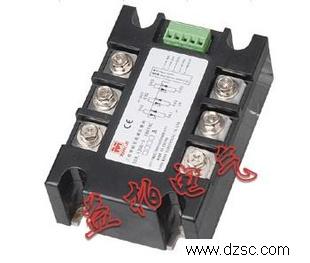

一、产品概述：
该模块采用单片设计，内部含有同步信号检测，恒流源锯齿波形式，线形放大器，闭环PI调节器，稳压电源，功率放大及脉冲形成高频脉冲变压器隔离触发，可实现软启动，软停车功能。
广泛应用于交直流电机调速控温设备，电磁铁震动，调光，焊机，电镀等功率调节场合。
二、型号说明：
![]()
三、主要技术指标：
1、额定工作电压: 220VAC
2、输出负载电流:150A、200A、300A、400A、500A(外形尺寸：150×125×80mm)；
3、输出电压变化范围: 0-220VDC；
4、调节范围：0-180度；
5、输入控制信号: 0-5VDC、4-20mA或10k电位器。
四、技术参数：
单
相
整
流
调
压
模
块 | 产品名称 | MZD1- 220VDC | 接线图 | | 输出电压变化范围 | 0-220VDC | ![]() | | 输出负载电流 | 150A.200A.300A.400A.500A | | 输入控制方式 | R:10K电位器
V:0-5VDC L:4-20mA | | 输出电压 | 0.9 VIN | | 介质耐压 | 2500VAC | | *缘电阻 | 1000MΩ/500VDC | | 环境温度 | -25℃-+85℃ | | 安装方式 | 螺栓固定 | | 重量 | 1400g |
|
五、输入控制信号接线方式：
六、控制电压Ucon与可控硅输出导通触关系曲线（阻型负载）及波形图：
七、单相整流调压模块的端子连接说明： 单相整流调压模块：K1、K3端为负载交流电源输入输出端，L1、L3端输入负载直流端(注意输出正、负*向)。
八、控制信号方式：1、5#(+5V)为手动调节电位器提供正控制电压；模块内部产生+5V电压；当3#、4#、5#节控制电位器，手动控制，5#提供电源，当外电路自动控制时，5#悬空；
2、4#(CON)角电压给定输入端，当4#有0-5V的电压信号时，输出负载端在0-180度范围内变化；
3、3#(COM)为内部地，当模块由外电路自动控制时与外电路的地相接。
九、*注意事项：
1、根据负载功率大小，应选择不同电流余量]，功率越大，电流余量越大，一般选择模块的电流容量是负载电流的2-4倍；
2、过压保护：输出端并接续流二*管或压敏电阻，取值为实际负载电压的1.7-1.9倍；
3、过流保护：主回路串接快速熔断器或断路开关，取值为实际负载电流的1.5倍；
4、散热要求：负载10A以上，*须安装散热器，40A以上加风扇强冷或水冷。
