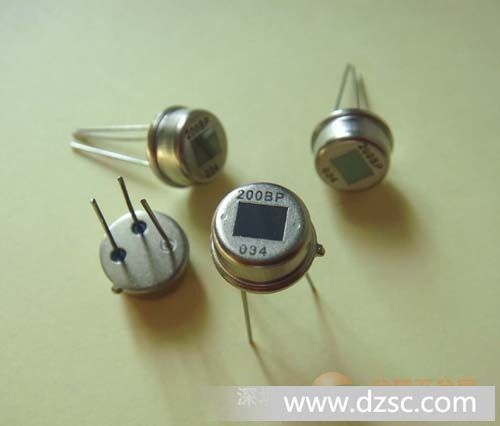

RE200B-P 日本尼赛拉双元热释电红外传感器





热释电红外传感器原理:
热释电红外传感器(简称PIR)是80年代发展起来的一种新型高灵敏度探测元件。它能以非接触形式检测出人体辐射的*能量的变化，并将其转换成电压信号输出。将这个电压信号加以放大，便可驱动各种控制电路，如作电源开关控制、*盗*火报警、自动览测等。热释电红外传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、*三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件，并将两个探测元件以反*性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。为了*探测器的探测灵敏度以*探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有*光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。菲涅尔透镜利用透镜的*光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以*它的探测接收灵敏度。当有人从透镜前走过时，人体发出的*就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而增强其能量幅度。人体辐射的*中心波长为9~10--um，而探测元件的波长灵敏度在0.2~20--um范围内几乎稳定不变。在传感器*开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7~10--um，正好适合于人体红外辐射的探测，而对其它波长的*由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的*传感器。一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。菲泥尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。被动式热释电红外探头的优缺点优点：
本身不发任何类型的辐射，器件功耗很小，隐蔽性好。价格低廉。*干扰性能：1、*小动物干扰：探测器安装在推荐地使用高度，对探测范围内地面上地小动物，一般不产生报警。2、*电磁干扰：探测器的*电磁波干扰性能*合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。3、*灯光干扰：探测器在正常灵敏度的范围内，受3米外H4卤素灯透过玻璃照射，不产生报警。热释
