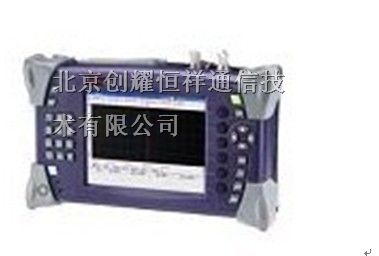

CY-650光时域反射计是新一代掌上型智能化光纤通信测量仪器，能显示光纤及光缆的损耗分布曲线，测量光纤及光缆衰减系数、两点间损耗和接头损耗，测量光纤及光缆长度、两点间距离，确定光纤及光缆连接点、故障点和断点的位置。广泛应用于光纤通信系统的工程施工、维护测量及紧急抢修；光纤光缆的研制与生产测量等。

 1.主要功能：

测试光纤长度。

测试光纤曲线上任意两点间距离。

 测试并显示曲线上任意两点间损耗（dB）。

 测试并显示曲线上连接点的连接损耗（dB）。

测试反射损耗值。

连接点自动搜索功能。

测试波形存储。

智能电池电量指示功能。

实时测试功能，方便观察光纤实时对接效果。

 2．主要特点

掌上型、重量轻、便于携带、坚固耐用

 彩色LCD显示

数据可通过U*线上传到PC

智能电池电量指示及电池低电压自动关机功能

视窗界面，中英文操作界面

 VFL可视故障定位功能

 3．技术指标

中心波长：1310nm/1550nm±20nm

 动态范围：28/26 dB

适用光纤类型：单模

测距准确度：±(1m+取样间隔+0.003%×距离)(不包括折射率置入误差)

*高测距分辨率：0.25m、0.5 m、1 m、2 m、4 m、8 m、16m

 测损耗准确度：±0.02dB/km（单模）

*高测损耗分辨率：0.25m

 *小*盲区：1.6m（单模）

 VFL输出功率：>1.5mW

 测量量程：4、8、16、32、64、128、256km(单模)；

 测量脉宽：10、30、80、160、320、640、1280、5120、10240ns

损耗阈值：0.01dB

采样点数：7001

 线性度：0.05dB/dB

 波形存储容量：1000幅

 折射率设置范围：1.00000～2.00000

 光缆修正系数范围：0.80000~1.0000

 LCD显示：640×480、5.7英寸彩色LCD

接口：U*

 光输出接口：FC/UPC(标配，可选配*接头)

 电源：AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz
直流：15V～20V(2A)
内部锂电池：7.4V，4400mAh，电池工作时间：10小时(常温)3

界面语言：简体中文/英文 一键切换

环境适应性

工作温度：0℃～40℃(电池充电：5℃～40℃)
存储温度：－40℃～70℃(不包括电池)
相对湿度：5%－95%，无结露

 外型尺寸：210mm×100mm×60mm
