一、管道阻火器产品介绍

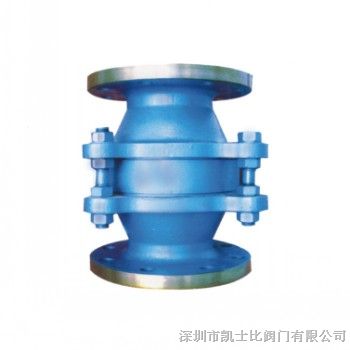

SFW型管道阻火器是一种安装于管端或靠近管端的管道中,阻火器阻止火焰以垂直传播和扩散的阻火器,广泛运用于加热炉燃料气、天然气、石油液化气的管路上,以及油气回收、气体净化、气体分析、煤矿瓦斯排放等系统,能*地*气体管道及气体使用点的*运行。
二、管道阻火器工作原理:
网型阻火器应安装在燃料或易燃液体蒸气进入喷嘴前的管道上。当喷嘴回火时,阻火器内金属丝网由于阻火器壁效应转化为热能使火焰熄灭,阻止可燃气体和易燃液体蒸气火焰蔓延和*回火而引起*。
三、管道阻火器型号标注:
SWF-I阻火器:
接 管 |
结构尺寸(mm) |
接 管 |
结构尺寸(mm) |
||
L |
D |
L |
D |
||
15 |
215 |
338 |
65 |
335 |
460 |
20 |
215 |
344 |
80 |
335 |
460 |
25 |
215 |
350 |
100 |
335 |
460 |
32 |
280 |
376 |
125 |
440 |
506 |
40 |
280 |
376 |
150 |
440 |
510 |
50 |
280 |
376 |
注:设计压力1.0MPa,设计温度<80℃,壳体材质为20号钢,丝网材质为镀锌铁丝。
SWF-II阻火器
接管公称直径 |
结构尺寸(mm) |
接管公称直径 |
结构尺寸(mm) |
||
D |
L |
D |
L |
||
15 |
215 |
315 |
50 |
280 |
351 |
20 |
215 |
320 |
65 |
335 |
435 |
25 |
215 |
325 |
80 |
335 |
435 |
32 |
215 |
351 |
100 |
335 |
437 |
40 |
280 |
357 |
L |
注:阻火器设计压力1.0MPa,设计温度-80℃+400℃,壳体材质为Q235-A,丝网材质1Cr18Ni9Ti
SWF-III阻火器
接管公称直径 |
结构尺寸(mm) |
接管公称直径 |
结构尺寸(mm) |
||
D |
L |
D |
L |
||
200 |
535 |
770 |
350 |
755 |
890 |
225 |
535 |
770 |
400 |
755 |
890 |
250 |
640 |
820 |
450 |
975 |
1175 |
300 |
640 |
820 |
500 |
975 |
1175 |
注:阻火器设计压力1.0MPa,设计温度-80℃+400℃,壳体材质为Q235-A,丝网材质1Cr18Ni9Ti。
SWF-IV阻火器
接管公称直径
|
结构尺寸(mm) |
接管公称直径 |
结构尺寸(mm) |
|||
D |
L |
D |
L |
D×S |
||
25 |
185 |
212 |
200 |
520 |
252 |
219×S |
40 |
195 |
212 |
250 |
580 |
282 |
273×S |
50 |
215 |
216 |
300 |
640 |
320 |
325×S |
80 |
280 |
220 |
350 |
705 |
357 |
377×S |
100 |
235 |
224 |
400 |
840 |
366 |
426×S |
150 |
405 |
248 |
注:设计压力1.6MPa,设计温度100℃,壳体材质为Q235-A,丝网材质为1Gr18Ni9Ti。
阻火器安装维护与保养:
1、为了*阻火器的性能*使用的目的,在安装阻火器前,*须认真阅读本说明书,并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记*须与介质流向一致。
3、每隔半年应检查。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净,*每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6、重新安装阻火器阻火层时,应更新垫片确认密封面已清洁和*伤,不得漏气。
