BP3308
BPS
企业名:深圳市兴冠电子有限公司
类型:经销商
电话: 0755-32841181
手机:15818779844
联系人:白先生
邮箱:szxgdz@126.com
地址:广东深圳深圳市龙岗区坂田永香西路20号中兴大厦901、912
∟ LED驱动IC(19)
BP3308是一款单级、带有源功率因数校正的高精度 原边反馈LED恒流控制芯片,支持可控硅调光反激 式隔离LED恒流电源。
BP3308集成有源功率因数校 正电路,可以实现很高的功率因数和很低的总谐波 失真。由于工作在电感电流临界连续模式,功率MOS 管处于零电流开通状态,开关损耗得以减小,同时 变压器的利用率也较高。芯片集成了可控硅切向角 检测和调光电路,改进了调光范围,可以兼容市场 上大部分的可控硅调光器。
BP3308 采用专有的电流采样机制,工作在原边反馈 模式,无需次级反馈电路,即可实现高精度恒流输 出,极大的节约了系统成本和体积,提高了系统的 可靠性。芯片采用了的源极驱动技术和内部快 速充电电路,可以实现超快速的系统上电和LED 启 动,并解决了可控硅调光器导通角度很小时的芯片 供电问题。
BP3308 采用的线电压和负载补偿技术,可以达 到优异的线电压调整率和负载调整率。线电压补偿 系数还可以通过外部元件灵活调整。 BP3308 内置多重保护功能来加强系统可靠性,包括 LED 开路保护、LED 短路保护、芯片供电过压和欠 压保护、电流采样电阻开路和短路保护、以及逐周 期限流等。所有的保护都具有自动重启功能。

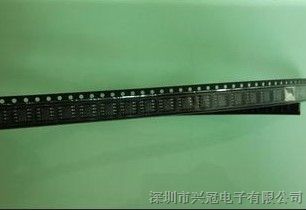

BP3308 采用SOP-8 封装。
更多型号有:BP9022A--BP2808--BP2802--BP1360--BP1361--BP1601---BP3102--BP3105--BP3108--BP2818--BP2808B--BP2812--BP3309--BP3308--BP2309--BP2822--BP3122--BP3123--BP3115--BP3125--BP5102--BP5118等。
