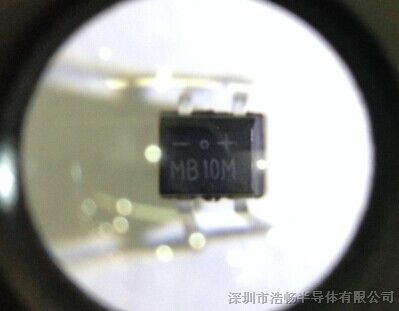

生产批发销售小功率整流桥：

MB6S    MB6F    MB6M    MB8S     MB8F     MB8M    MB10S

MB10F     MB10M    ABS6     ABS8     ABS10    DB107S     DB157S

DB207S等系列桥堆：

长期以来浩畅公司一贯坚持“信誉至上，品质卓越，价格合理，合作共赢”的发展理念和宗旨，以客户需求为根，以诚信为本。本着始终满足客户需求，不懈追求客户满意为服务宗旨，积极倡导“创新、质量、诚信、服务”企业经营理念，实现全员参与、持续改善、客户满意的质量方针，努力为客户创造价值, 致力于提供给客户高性价比的产品、高效及时的交货、技术支持等全方位服务。并可根据客户提供的产品参数、技术信息等需求，进行产品设计与生产，以满足客户的不同需求。您的满意是我们永远的追求！



整流桥堆

整流桥堆就是由两个或四个二极管组成的整流器件。桥堆有半桥和全桥两种，半桥又有正半桥和负半桥两种，堆桥的文字符号为UR。

基本组成

全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。负半桥两边的管脚上两个二极管的负极，即交流输入端；中间管脚是两个二极管的正极，即直流输出端的“负极”。一个正半桥和一个负半桥就可以组成一个全桥。

基本原理

整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。整流桥品种多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J结构之分。整流电流从0.5A到100A，反向峰值电压从50V到1600V。

半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路,

选择整流桥要考虑整流电路和工作电压.国内常用的有“广州国信电子”的G系列整流桥，进口品牌有ST、IR,台系的SEP、GD等。整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

命名规则

一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V

如:KBL407即4A，700V

KBPC5010即50A,1000V（1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。

封装形式

整流桥封装通常采用：MBS、MBF、MBM、BR3、BR8、DB-1、GBP、KBP、WOM等封装形式。
