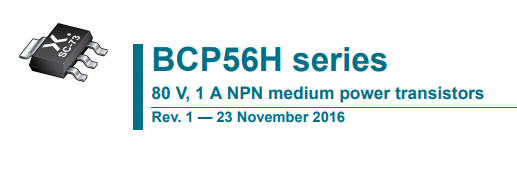

原装NXP汽车机双极结型晶体管BCP56-10HX

原装NXP汽车机双极结型晶体管BCP56-10HX
原装NXP汽车机双极结型晶体管BCP56-10HX
  • 型号/规格:

    BCP56-10HX

  • 品牌/商标:

    NXP(恩智浦)

  • 封装形式:

    SOT-223-3

  • 环保类别:

    无铅环保型

  • 安装方式:

    贴片式

  • 包装方式:

    卷带编带包装

  • 功率特征:

    小功率

  • PDF资料:

    点击下载PDF

普通会员
  • 企业名:深圳市贵萍商贸有限公司

    类型:贸易/代理/分销

    电话: 13760257859

    手机:13760257859

    联系人:凌恒贵

    QQ: QQ:3095769430QQ:691317393

    邮箱:3095769430@qq.com

    地址:广东深圳龙华街道建设路锦绣花园

产品分类
商品信息 更新时间:2019-07-19


      双极晶体管(bipolar transistor)指在音频电路中使用得非常普遍的一种晶体管。双极则源于电流系在两种半导体材料中流过的关系。双极晶体管根据工作电压的极性而可分为NPN型或PNP型。双极结型“双极”的含义是指其工作时电子和空穴这两种载流子都同时参与运动。双极结型晶体管(Bipolar Junction Transistor—BJT)又称为半导体三极管,它是通过一定的工艺将两个PN结结合在一起的器件,有PNP和NPN两种组合结构;外部引出三个极:集电极,发射极和基极,集电极从集电区引出,发射极从发射区引出,基极从基区引出(基区在中间);BJT有放大作用,重要依靠它的发射极电流能够通过基区传输到达集电区而实现的,为了保证这一传输过程,一方面要满足内部条件,即要求发射区杂质浓度要远大于基区杂质浓度,同时基区厚度要很小,另一方面要满足外部条件,即发射结要正向偏置(加正向电压)、集电结要反偏置;BJT种类很多,按照频率分,有高频管,低频管,按照功率分,有小、中、大功率管,按照半导体材料分,有硅管和锗管等;其构成的放大电路形式有:共发射极、共基极和共集电极放大电路。









BCP56-10HX规格信息

标准包装            1,000

包装         标准卷带

产品族     晶体管 - 双极 (BJT) - 单

系列        汽车级,AEC-Q101

晶体管类型       NPN

电流 - 集电极(Ic)(最大值)    1A

电压 - 集射极击穿(最大值)    80V

不同 Ib,Ic 时的 Vce 饱和值(最大值)    500mV @ 50mA,500mA

电流 - 集电极截止(最大值)     100nA(ICBO)

不同 Ic,Vce 时的 DC 电流增益(hFE)(最小值)    63 @ 150mA,2V

频率 - 跃迁     100MHz

工作温度     175°C(TJ)

安装类型      表面贴装

封装/外壳     TO-261-4,TO-261AA

供应商器件封装   SC-73


      深圳市贵萍商贸有限公司是全球电子零件分销商, 致力于为原始制造商、合同制造商、电子工厂提供各类电子器件的现货获取服务,提供最好的价格以及最优质量保证的产品。我们拥有丰富的供货渠道,货源稳定持续,致力于成为各电子制造商伙伴的移动仓库,提供高效迅捷的供货服务!我们的OCS服务原则:保证产品原装正品(Original)、降低采购成本(Costown)、缩短供货周期(Short)!更为客户解决冷门、偏门、停产、紧急(需)、缺货集成电路(IC)为主的各类电子元器件!!!

     贵萍商贸真诚期待你的联系咨询,更憧憬着为你提供电子料相关方面的服务!!!
