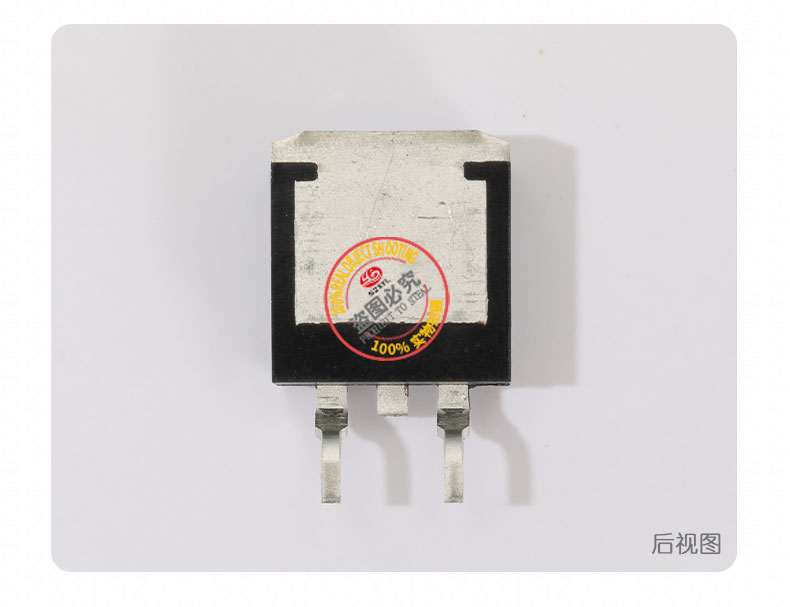

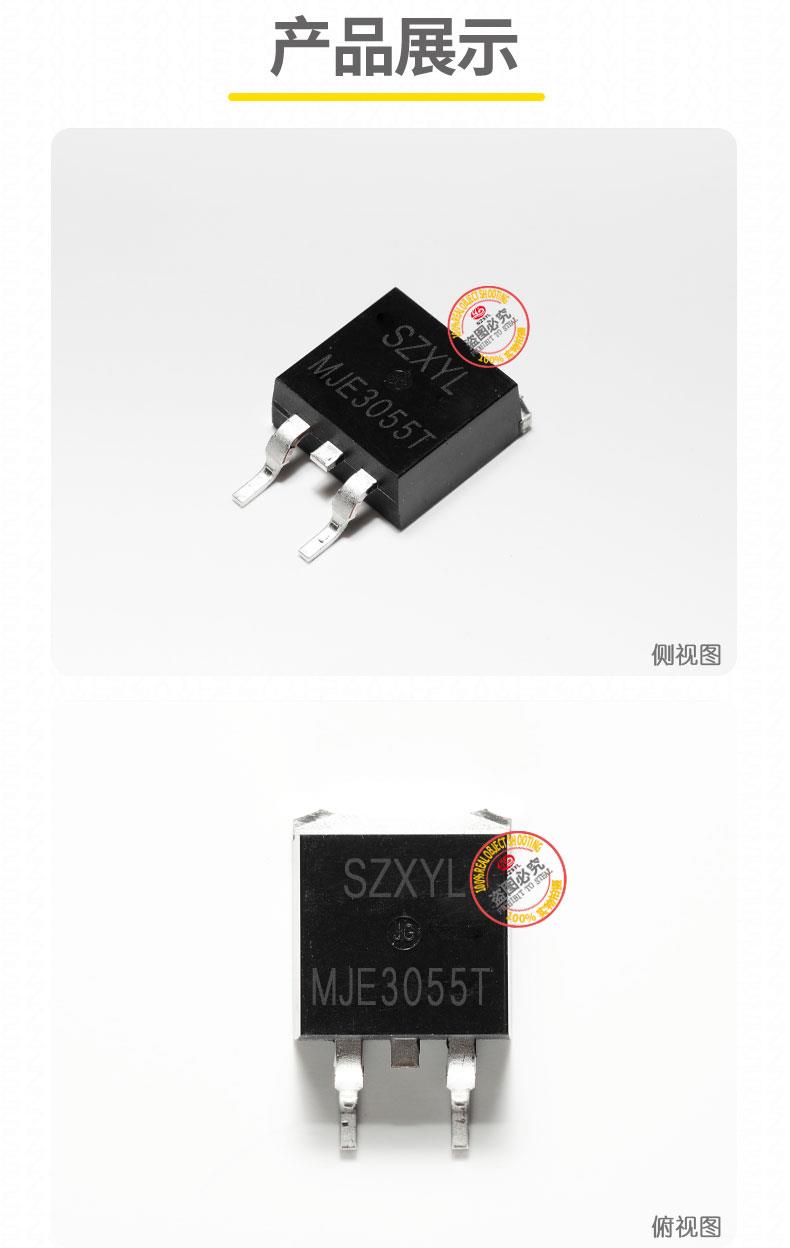

MJE3055T TO-263 PNP功率晶体管

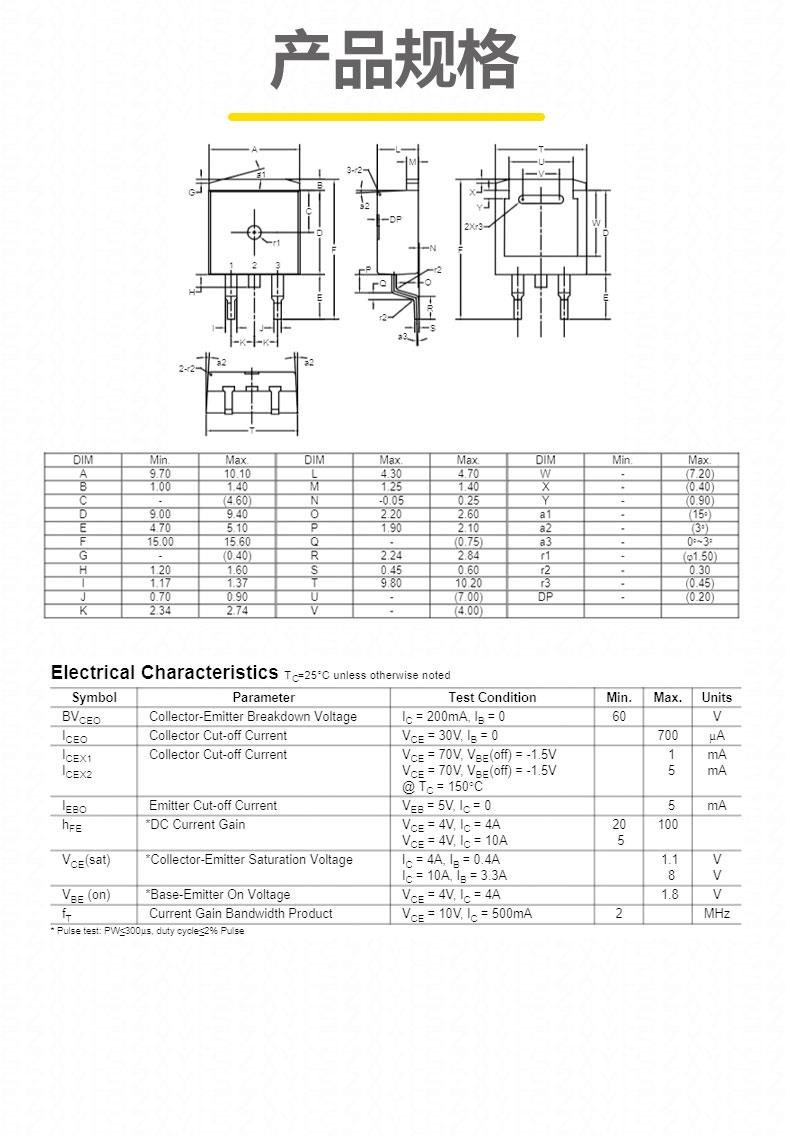

MJE3055The心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 60V，适用于 60V 以下中高压电路；集电极电流（IC）zui大 10A（连续），峰值电流 20A，满足大功率音频放大及工业电机驱动需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 75W（TO-220AB）；无散热片时功率耗散需限制在 2W 以内（基于结到环境热阻 RθJA=65℃/W）。
• 直流电流增益（hFE）：
  在 IC=4A、VCE=10V 条件下，hFE zui小值为 20，典型值 30-70，分为 Q（20-40）、ANG（40-70）两个等级，可稳定实现高保真音频放大。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 1.5V，典型值 0.8V（@IC=5A），比传统功率晶体管降低约 47%，显著减少导通损耗。
• 工作温度：
  -55℃至 %2B 150℃宽温范围，适应工业环境及消费电子应用。
• 结构设计：
  采用平面外延工艺优化线性度，环氧树脂外壳符合 UL94V-0 阻燃标准。

MJE3055T产品特性

1. 高电压大功率驱动能力
   VCEO 达 60V，特别适合 60V 以下大功率驱动及电源调节应用，如音频功率放大器、线性稳压器。集电极电流 10A（连续）、20A（峰值），支持直接驱动 24V/200W 直流电机，满足高负载需求。其电流增益（hFE 典型值 30-70）可有效降低前级驱动电路复杂度，简化设计。
2. 极低饱和压降与高效散热
   VCE (sat) 典型值仅 0.8V（@5A），在大电流导通时功耗显著降低。例如，在 24V/5A 电源中可减少约 8W 功耗，提升系统效率。TO-220AB 封装集成大面积金属散热片，热阻 RθJC=3.125℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-92 提升 80%。
3. 高可靠性与宽温适应性
   采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
4. 快速开关特性
   开关时间显著优于传统功率晶体管，特别适合高频开关应用，如反激式开关电源、PWM 电机控制模块。

MJE3055T典型应用

• 音频功率放大器：作为乙类或甲乙类放大器的输出级，驱动扬声器实现高保真音质，支持 12-60V 供电系统，适用于家庭音响、汽车音响及zhuan业舞台设备。
• 线性稳压器：在电源电路中作为调整管，配合误差放大器实现高精度电压调节，典型应用于工业设备电源和医疗设备。
• 电机驱动模块：作为低侧开关驱动 10A 以下高压直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 60V 以下供电的自动化设备。
• 汽车电子：用于汽车启动电路、车窗电机驱动及车灯控制模块，适应汽车电源系统的电压波动（12-16V）。
•
