BUL128D TO-220 NPN高压功率晶体管

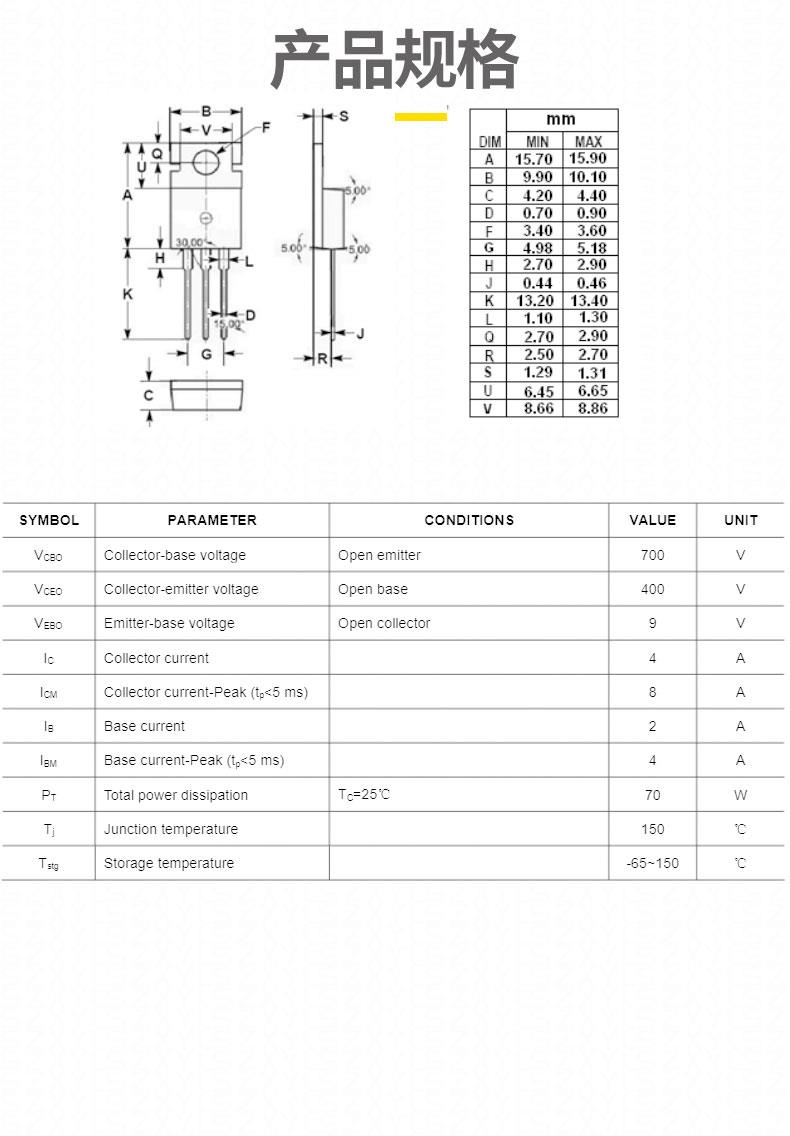

BUL128Dhe心参数

• 电压与电流能力： 集电极 - 发射极电压（VCEO）达 400V（zui大值），适用于 400V 以下高压电路；集电极电流（IC）zui大 4A（连续），峰值 8A（脉冲宽度 < 5ms），满足电子镇流器、开关电源等高频开关需求。
• 功率耗散： 在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 70W（TO-220）；无散热片时功率耗散需限制在 1.12W 以内。
• 直流电流增益（hFE）： 在 IC=2A、VCE=5V 条件下，hFE zui小值为 12，可通过低基极电流实现高功率输出。
• 饱和压降： 集电极 - 发射极饱和电压（VCE (sat)）为 1.5V（zui大值，@IC=4A，IB=1A），比传统功率晶体管降低约 20%，减少导通损耗。
• 工作温度： -65℃至 %2B 150℃宽温范围，适应工业环境及汽车电子应用。
• 结构设计： 采用多外延平面工艺优化开关速度，内置集电极 - 发射极续流二极管，简化感性负载电路设计；环氧树脂外壳符合 UL94V-0 阻燃标准。

BUL128D产品特性

1. 高速开关与高压稳定性 采用平面扩散工艺，典型开关时间 ton=1μs、toff=2.9μs（@IC=2A），支持 50kHz 以上高频工作。内置续流二极管可抑制感性负载产生的反向电动势，无需外部配置，适用于荧光灯镇流器、反激式电源等对开关速度要求严苛的场景。
2. 低驱动需求与高电流增益 hFE 典型值 30，基极电流仅需 66.7mA 即可驱动 2A 负载（hFE=30 时），显著降低前级驱动电路复杂度。例如，在反激式开关电源中，可直接由 PWM 控制器（如 UC3842）驱动，无需额外放大电路。
3. 低饱和压降与高效散热 VCE (sat) 典型值 1.1V（@2A），在 48V/2A 电源中可减少约 2.2W 功耗。TO-220 封装集成金属散热片，热阻 RθJC=1.78℃/W（结到壳），支持直接安装至铝制散热器，散热效率比 TO-263 提升 10%。
4. 高可靠性与宽温适应性 采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-65℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
5. 驱动电路优化设计 需外接基极电阻（如 22Ω）以限制驱动电流，抑制漏电流并提升抗干扰能力。基极电阻，可选择 22Ω 标准电阻以确保可靠导通。

BUL128D典型应用

• 电子镇流器：作为荧光灯镇流器的he心开关元件，支持高频（20-60kHz）工作，兼容 110V/220V 输入电压，降低频闪并延长灯管寿命。
• 反激式开关电源：输出功率可达 100W，适用于工业控制电源、LED 驱动电源等，内置续流二极管简化电路设计。
• 低功率逆变器：用于 24V/48V 直流 - 交流转换，驱动小功率电机或应急电源，开关速度比普通功率晶体管提升 30%。
• 节能灯电路：直接驱动紧凑型荧光灯（CFL），通过磁环反馈实现自激振荡，减少外围元件数量并降低成本。
• 高压继电器控制：用于工业设备的高压继电器驱动，简化控制电路设计并提升可靠性。
•
