HBD196he心特性

1. 中高压与高电流能力
   集电极 - 发射极电压（VCEO）达 - 120V，可承受 1.5A 连续集电极电流（IC）和 3A 脉冲电流（ICP），功率耗散能力 25W，自然冷却下功率耗散为 1.8W。其发射极 - 基极电压（VEBO）-5V，兼容常规驱动电路设计，基极驱动电流典型值 50mA，建议串联 330Ω 限流电阻以保护输入级。
2. 高增益与低饱和压降
   直流电流增益（hFE）范围为 80-250，根据后缀字母分为不同等级，在高电流下仍能保持稳定放大能力（hFE≥80@1A），适用于需要高增益的音频功率放大电路。集电极 - 发射极饱和电压（VCE (sat)）典型值 0.65V（@1A），显著降低导通损耗。其反向恢复时间（trr）≤1.5μs，支持高频开关应用（如 15kHz PWM 信号）。
3. 宽温域可靠性


   结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。需注意该型号未内置阻尼二极管，设计时需外部并联续流二极管（如 1N4007）以抑制反电动势。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	-120	V
   集电极电流（连续）	1.5	A
   集电极电流（脉冲）	3	A
   功率耗散（25?C）	25（带散热片）	W
   直流电流增益（hFE）	80-250（分级）	-
   集电极饱和压降	≤0.65（@1A）	V
   反向恢复时间	≤1.5	μs
   结到管壳热阻	50	?C/W
   结到环境热阻	62.5	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126（SOT-32）	-

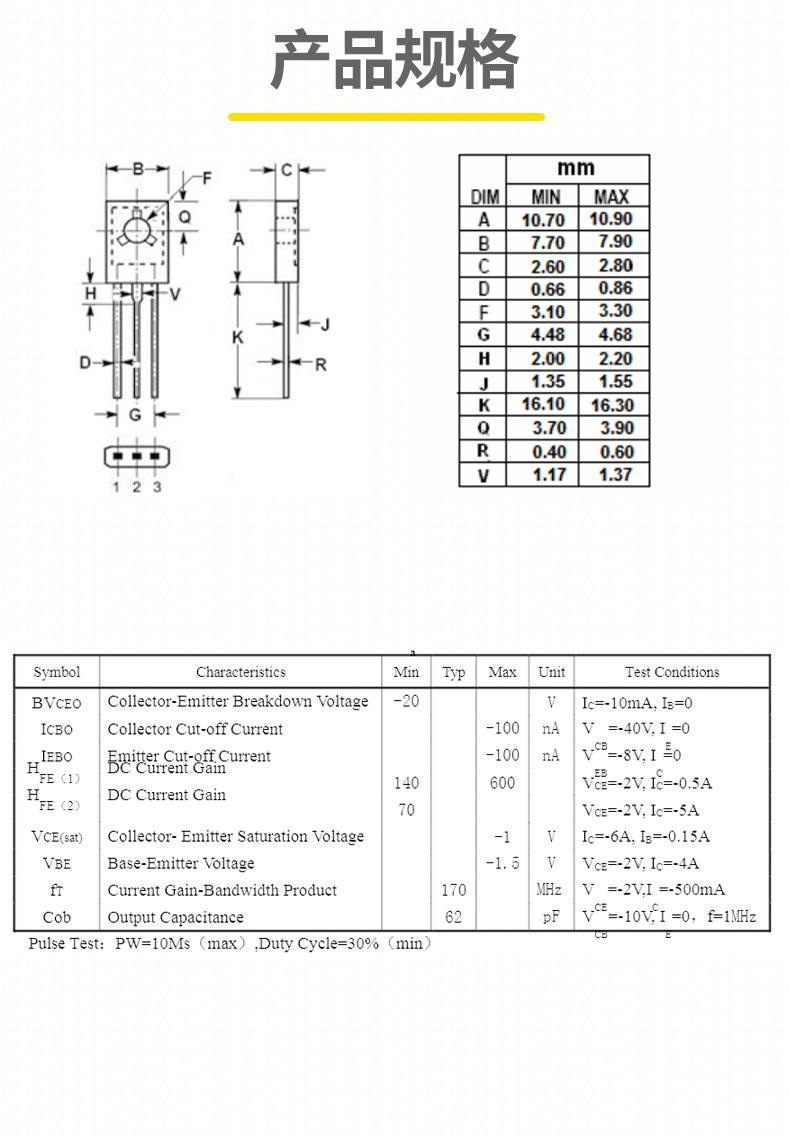

HBD196封装与引脚

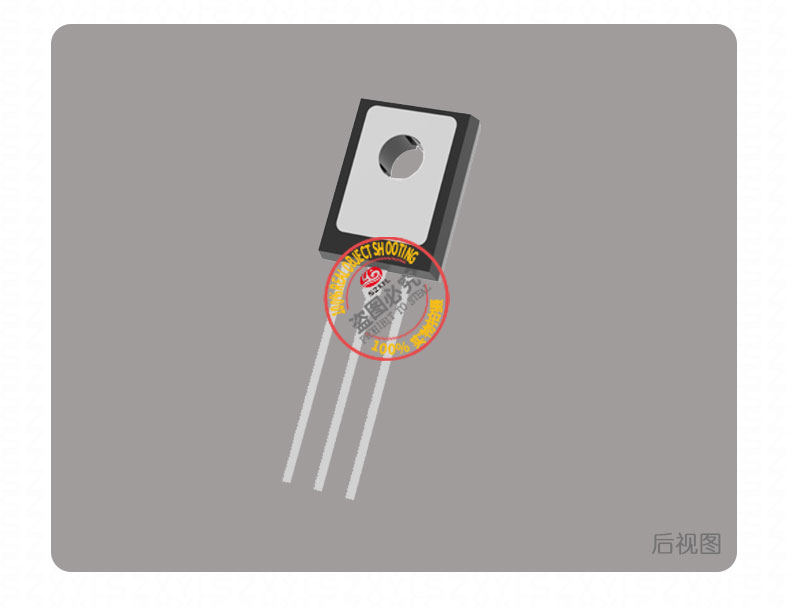

• 标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约 50?C/W，结到环境热阻（RθJA）62.5?C/W（自然冷却），建议在连续高负载时配合铝制散热片使用。

HBD196典型应用

1. 音频功率放大器
   作为音频功率放大器的输出级，可驱动 4Ω 扬声器，失真度低于 0.03%。常与互补配对管 KSC2690-Y 配合使用，实现高保真音响系统设计。在经典电路中，其高增益特性可显著提升电容倍增电路的滤波效果
2. 线性稳压器与电源管理
   与 LM317 等稳压器组合使用，可将输出电流提升至 1.5A，纹波电压低于 40mV，适用于 12-40V 宽输入电压的电源系统。其低饱和压降特性可有效降低线性稳压器的功耗。
3. 工业控制与汽车电子
   在工业 PLC 控制模块中，直接驱动 24V/1.5A 电磁阀等执行器；在汽车雨刮器电机驱动电路中，可承受汽车电源波动（12-16V）并提供稳定输出。其宽温域特性确保在 - 40?C 至 %2B 85?C 环境下可靠工作。
4. 中压开关电路


   用于 120V 中压开关电源的 DC-AC 转换，其快速开关能力（开关时间≤1.5μs）可实现高效的能量转换，适用于小型逆变器设计。

5.
