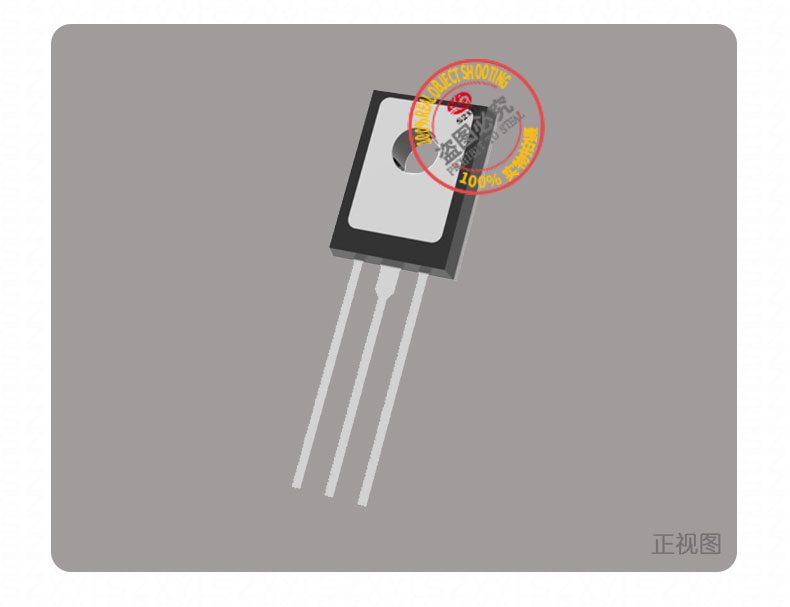

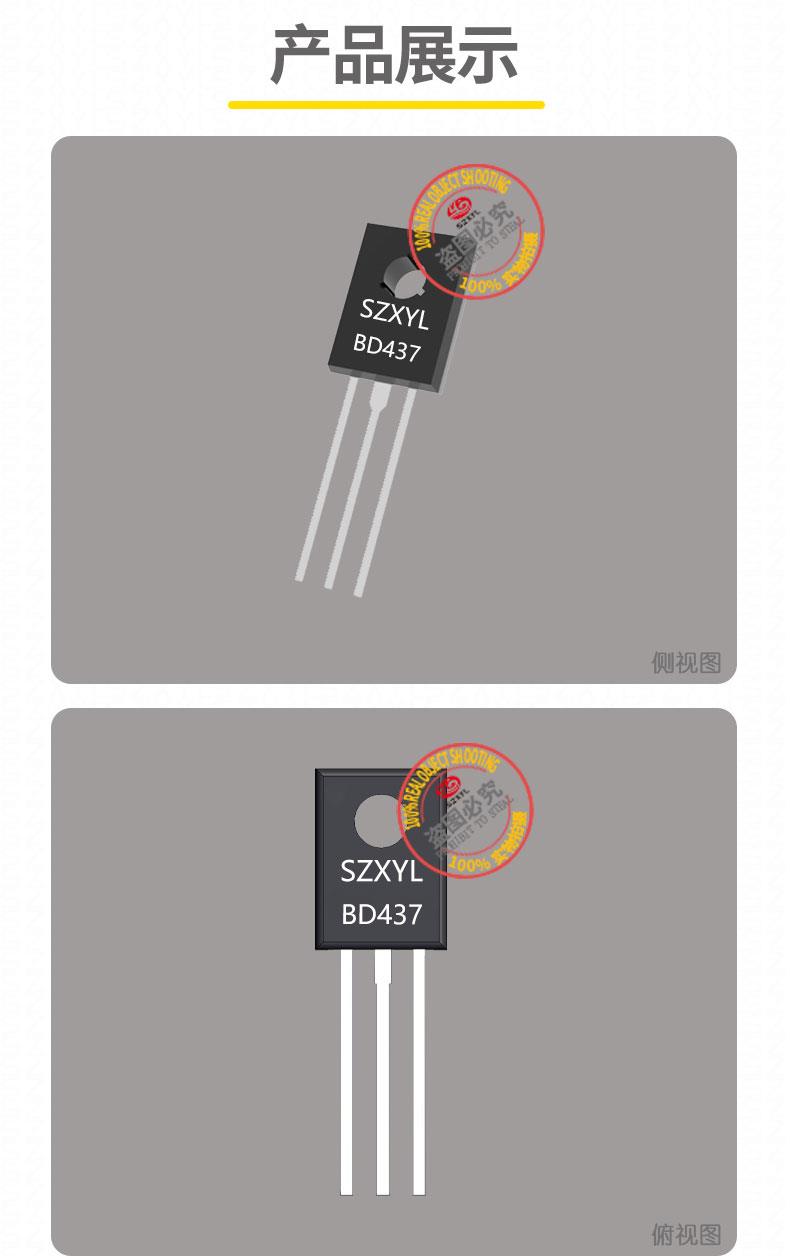

BD437 是一款采用 TO-126 封装的 NPN 型硅功率晶体管，专为中低压、大电流应用设计。其he心参数包括45V 集电极 - 发射极电压（VCEO）、4A 连续集电极电流（Ic）以及36W 功率耗散能力。器件采用外延基极结构，具备极低饱和压降和高可靠性，适用于低压电机驱动、电源管理及音频放大等场景。
低电压与大电流处理能力
45V 的 VCEO 支持中低压应用，4A 连续集电极电流可驱动感性负载。典型饱和压降为0.5V，显著低于同类产品，可降低导通损耗达 37.5%，适合长时间高负载运行。
高效散热与宽温稳定性
采用 TO-126 封装，金属引脚设计配合 20mm?20mm?1mm 铝制散热片，可实现 36W 功率耗散。工作温度范围为 - 65℃至 %2B 150℃，满足工业环境下的极端温度需求。当 Ta=75℃时，降额系数为 0.25W/℃，zui大允许电流降至 2A。
灵活的增益特性
直流电流增益（hFE）范围为30~130，具体表现为：
- @VCE=5V, Ic=10mA 时 hFE≥30
- @VCE=1V, Ic=0.5A 时 hFE≥85
- @VCE=1V, Ic=2A 时 hFE≥40
适用于不同驱动需求。
低压电机驱动与控制
作为 H 桥电路的低侧驱动管，与 PNP 型晶体管配合驱动 12V/4A 直流电机。基极驱动电阻建议为 1kΩ，并并联 10kΩ 下拉电阻防止误触发。需外部续流二极管保护器件免受反电动势损坏。
电源管理与线性稳压
在 12V 工业电源中作为调整管，输出电流 4A，纹波抑制比可达 70dB 以上。基极驱动电路需串联 1kΩ 电阻，并并联 100μF 电解电容稳定偏置电压，确保深度饱和。
音频功率放大
用于音频功率放大器的推挽输出级，与 BD438 组成互补对管，驱动 8Ω 扬声器负载。基极需接 100Ω 电阻限流，并并联 100pF 高频旁路电容抑制振荡，确保信号保真度。
直流 - 直流转换器
在降压型 DC-DC 转换器中作为功率开关，配合 PWM 控制实现高效能量转换。基极驱动信号通过控制器调节，确保输出电压稳定在设定值附近。

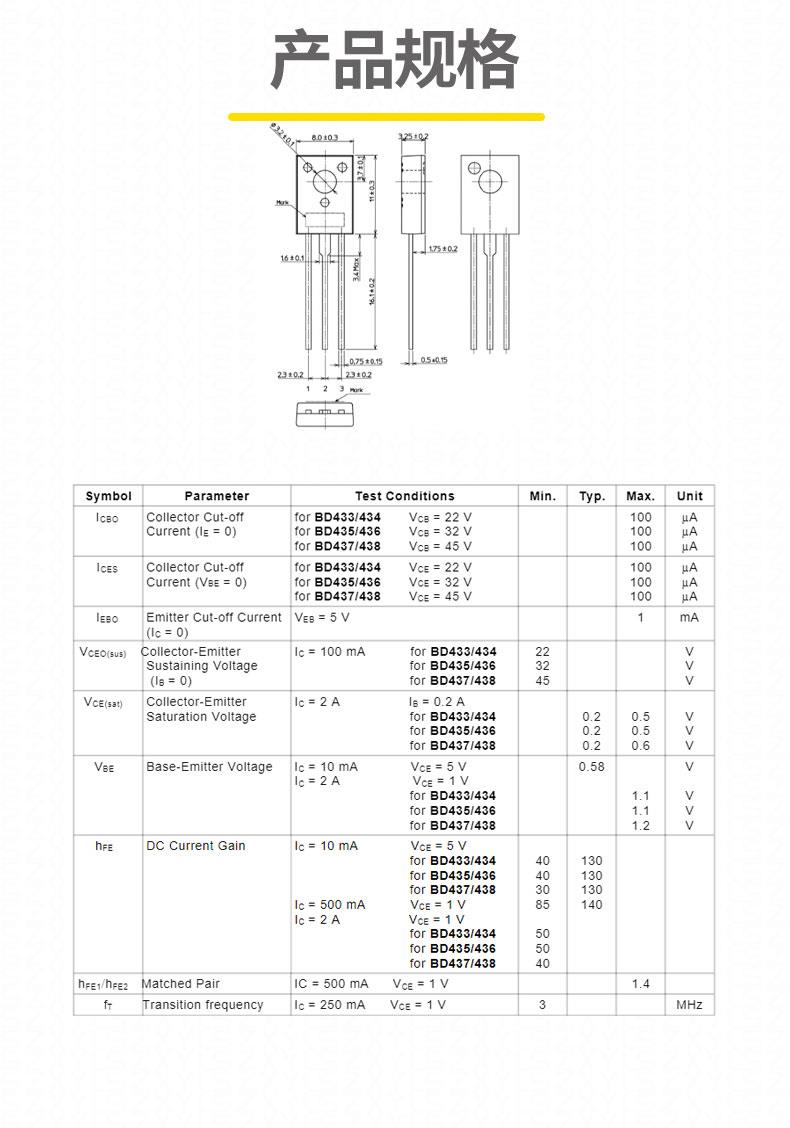

极限参数：
- 集电极 - 发射极电压（VCEO）：45V
- 集电极电流（Ic）：4A（连续），脉冲电流 7A
- 功率耗散（Pd）：36W/1.5W（Ta=25℃）
- 直流电流增益（hFE）：30~130
动态特性：
- 饱和压降（Vce (sat)）：0.5V
- 特征频率（fT）：3MHz
- 开关时间（ton/toff）：约 0.5μs/2μs
温度范围：
- 工作温度：-65℃至 %2B 150℃
- 存储温度：-65℃至 %2B 150℃
基极驱动优化
为确保深度饱和，建议基极电流至少为集电极电流的 1/100。若驱动信号为高电平有效，需在基极与发射极间并联上拉电阻（10kΩ）以确保可靠导通。
散热设计
Vce (sat)=0.5V（@2A）时导通损耗为 1.0W，需通过散热片降低结温。
感性负载保护
在驱动电机、继电器等感性负载时，需并联续流二极管或 RC 吸收电路，防止反电动势损坏器件。
ESD 防护
操作时需佩戴防静电手环，避免 ESD 损坏器件。
BD437 TO-126 凭借其 45V 中低压处理、4A 大电流能力和极低饱和压降（0.5V）特性，成为低压工业电源、音频放大及电池管理系统的理想选择。
