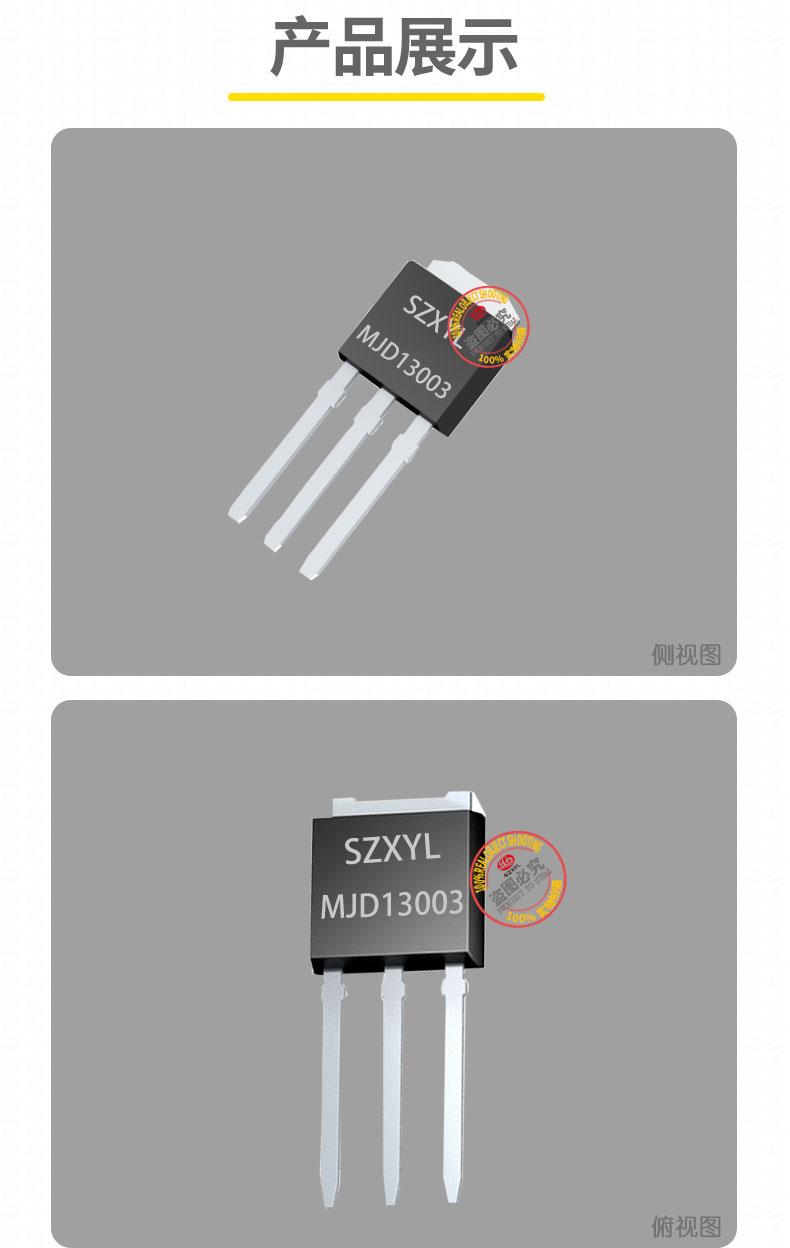

MJD13003 TO-251 NPN硅功率三极管

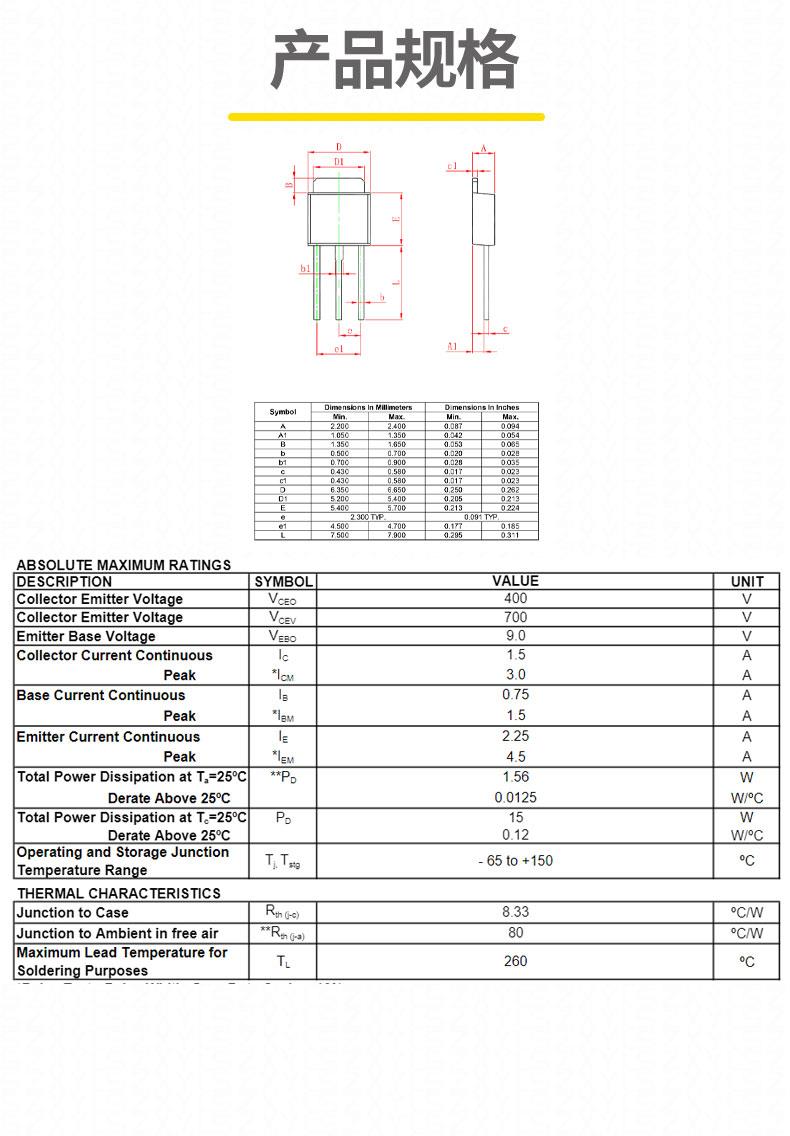

MJD13003 he心参数

• 电压与电流能力：
  集电极 - 发射极电压达 400V，适用于高压开关电路；集电极电流（IC）zui大 1.5A（连续），峰值 3A，满足开关电源、电子镇流器等场景需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 15W；无散热片时功率耗散需限制在 1.2W 以内。
• 直流电流增益（hFE）：
  在 IC=0.5A、VCE=2V 条件下，hFE 范围为 8~40，需较高基极电流驱动。例如，驱动 1.5A 负载需基极电流 75~150mA，建议搭配前级驱动电路。
• 饱和压降：
  集电极 - 发射极饱和电压为 1.0V，比传统开关晶体管降低约 15%，减少导通损耗。
• 开关速度：
  特征频率（fT）达 5MHz，支持高频开关应用，适用于电源开关、电机控制等场景。
• 工作温度：
  -65℃至 %2B 150℃宽温范围，适应工业环境及消费电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

MJD13003 产品特性

1. 高电压与宽安全工作区
   400V 耐压能力及宽安全工作区设计，可承受高压浪涌冲击。例如，在电子镇流器中可直接驱动 48V 荧光灯，抑制反电动势并提升可靠性。
2. 快速开关与低损耗
   平面扩散工艺实现 5MHz 特征频率，开关时间 < 1μs，比传统双极型晶体管快 30%，适合高频开关电源应用，效率提升至 90% 以上。
3. 宽温适应性与高可靠性
   -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 抗浪涌能力与保护设计
   采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受损坏。
5. 紧凑封装与通孔安装

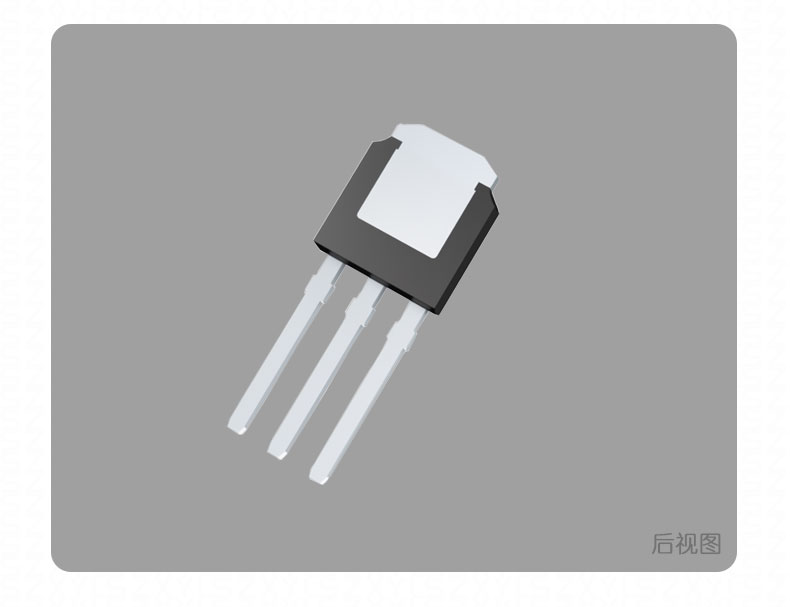

   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距 2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

MJD13003 典型应用

• 开关电源电路：在 48V 输入电压下，作为 PWM 开关管输出 12V/1.2A 稳定电压，应用于工业控制电源。需搭配散热片以确保热稳定性。
• 电子镇流器：驱动荧光灯或 LED 工矿灯，通过 PWM 信号控制振荡频率，功耗低至 0.5W，寿命达 5 万小时以上。例如，在 40W 双管镇流器中，MJD13003 与 MJD13005 组成互补电路，实现高效调光。
• 电机驱动电路：控制 12V/1.5A 直流电机，通过 PWM 信号调节转速，峰值电流 3A 可满足工业设备的驱动需求。需并联续流二极管保护电路。
• 高压驱动电路：在高压包驱动电路中，作为开关元件控制 1kV 以上高压输出，响应时间 < 1μs，需配置 RC 吸收电路抑制电压尖峰。
• 汽车点火系统：在 12V 车载系统中，驱动点火线圈产生高压脉冲，击穿火花塞间隙，实现可靠点火。需外部配置保护二极管抑制反向电动势。
•
