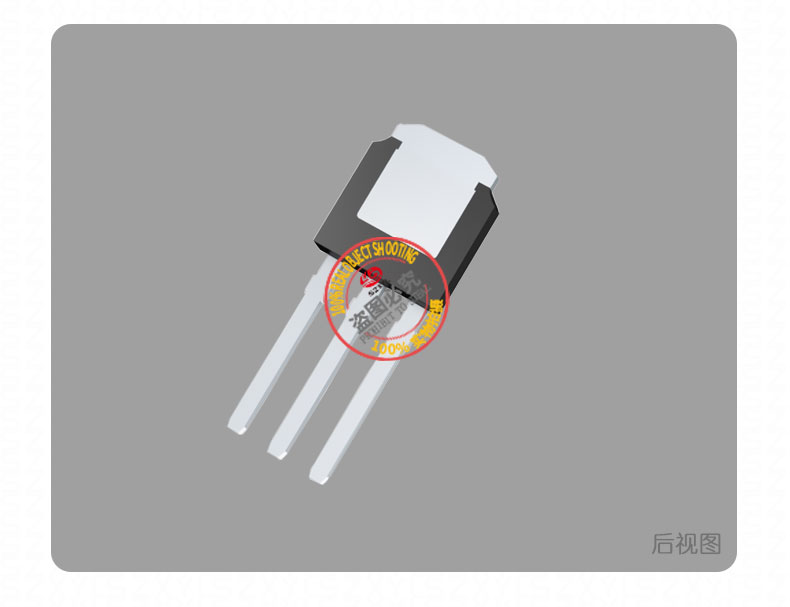

MJD350 TO-251 PNP功率晶体管

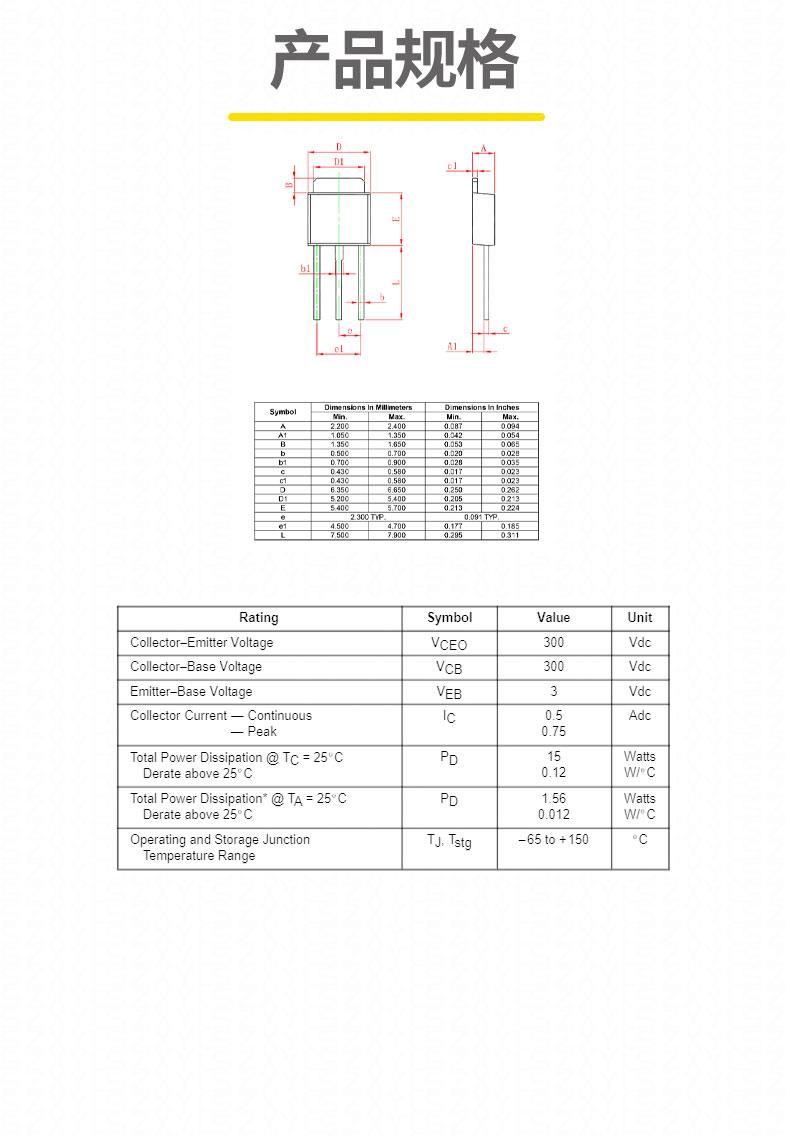

MJD350he心参数

• 集电极 - 发射极电压达 300V，适用于中小功率高压开关电路；集电极电流（IC）zui大 0.5A（连续），峰值 1A，满足高压电源、音频放大等场景需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 15W（TO-251）；无散热片时功率耗散需限制在 1.5W 以内。
• 直流电流增益（hFE）：
  在 IC=0.25A、VCE=10V 条件下，hFE 范围为 30~240，需前级驱动电路提供足够基极电流。例如，驱动 0.5A 负载需基极电流 5~15mA，建议搭配图腾柱驱动电路。
• 饱和压降：
  集电极 - 发射极饱和电压为 1V，比传统高压晶体管降低约 15%，减少导通损耗。
• 开关速度：
  特征频率（fT）达 10MHz，支持中高频开关应用，适用于高压脉冲电路、电子镇流器等场景。
• 工作温度：
  -65℃至 %2B 150℃宽温范围，适应工业环境及汽车电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

MJD350产品特性

1. 高电压与宽安全工作区
   300V 击穿电压及宽安全工作区设计，可承受高压浪涌冲击。例如，在 220V 输入电压下作为开关管输出 12V/0.5A 稳定电压，应用于工业控制电源。
2. 快速开关与低损耗
   平面扩散工艺实现 10MHz 特征频率，开关时间 < 1μs，比传统双极型晶体管快 30%，适合高频开关电源应用，效率提升至 88% 以上。
3. 宽温适应性与高可靠性
   -65℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 抗浪涌能力与保护设计
   采用抗雪崩设计，可承受感性负载产生的电压尖峰。在高压包驱动电路中需外部配置 RC 吸收电路，抑制反向电动势，保护晶体管免受损坏。
5. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距 2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

MJD350典型应用

• 高压开关电路：控制 300V 以下高压输出，例如在电子镇流器中驱动荧光灯，通过 PWM 信号调节振荡频率，功耗低至 0.5W，寿命达 5 万小时以上。
• 音频功率放大器：在乙类放大器中作为输出级，驱动 8Ω 扬声器，输出功率达 10W，总谐波失真（THD）<0.3%。例如，在汽车音响系统中与 MJD340 组成互补对称电路。
• 工业控制电源：在 48V 输入电压下，作为线性稳压器输出 12V/0.5A 稳定电压，纹波抑制比达 60dB，适用于精密仪器供电。
• 汽车电子系统：在 12V 车载系统中，驱动高压喷油嘴或点火线圈，峰值电流 1A 可满足短时高负载需求。需外部配置保护二极管抑制反向电动势。
• 高压驱动电路：在高压包驱动电路中，作为开关元件控制 500V 以下高压输出，响应时间 < 1μs，需配置 RC 吸收电路抑制电压尖峰。
•
