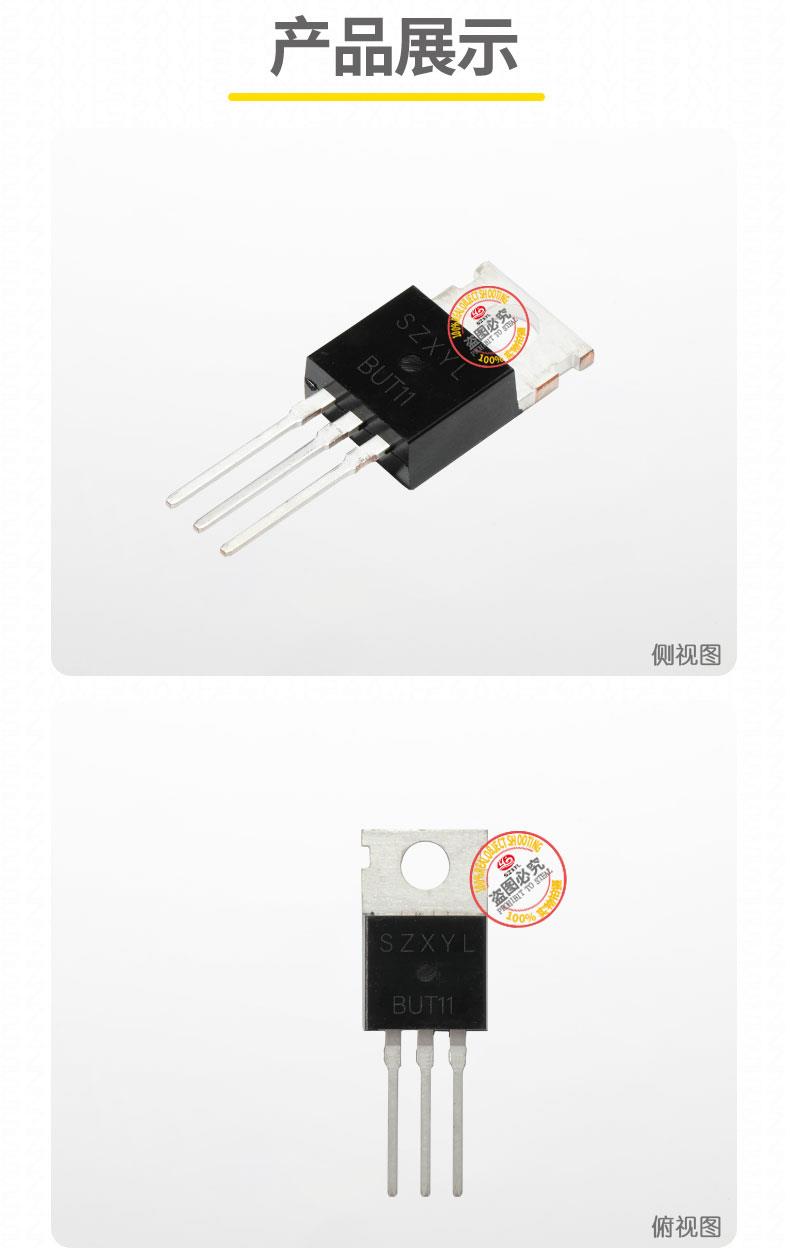

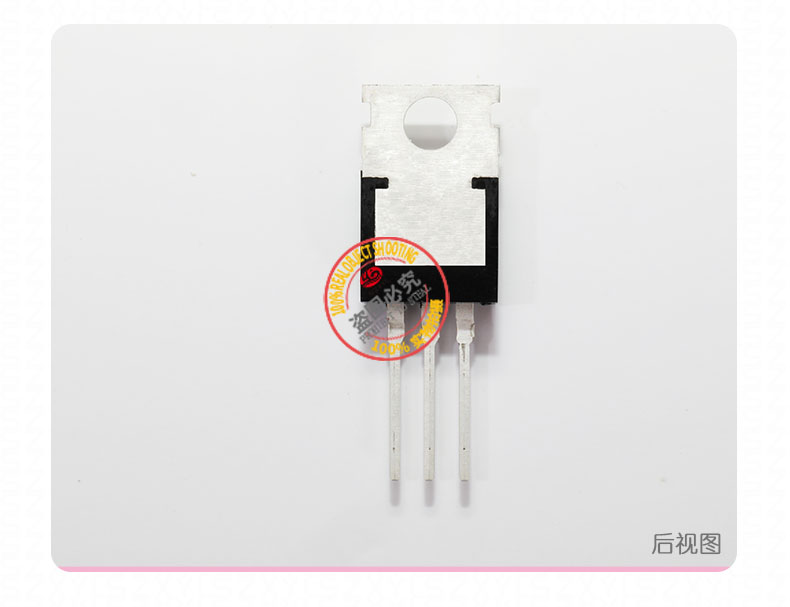

BUT11 TO-220 NPN高压功率晶体管

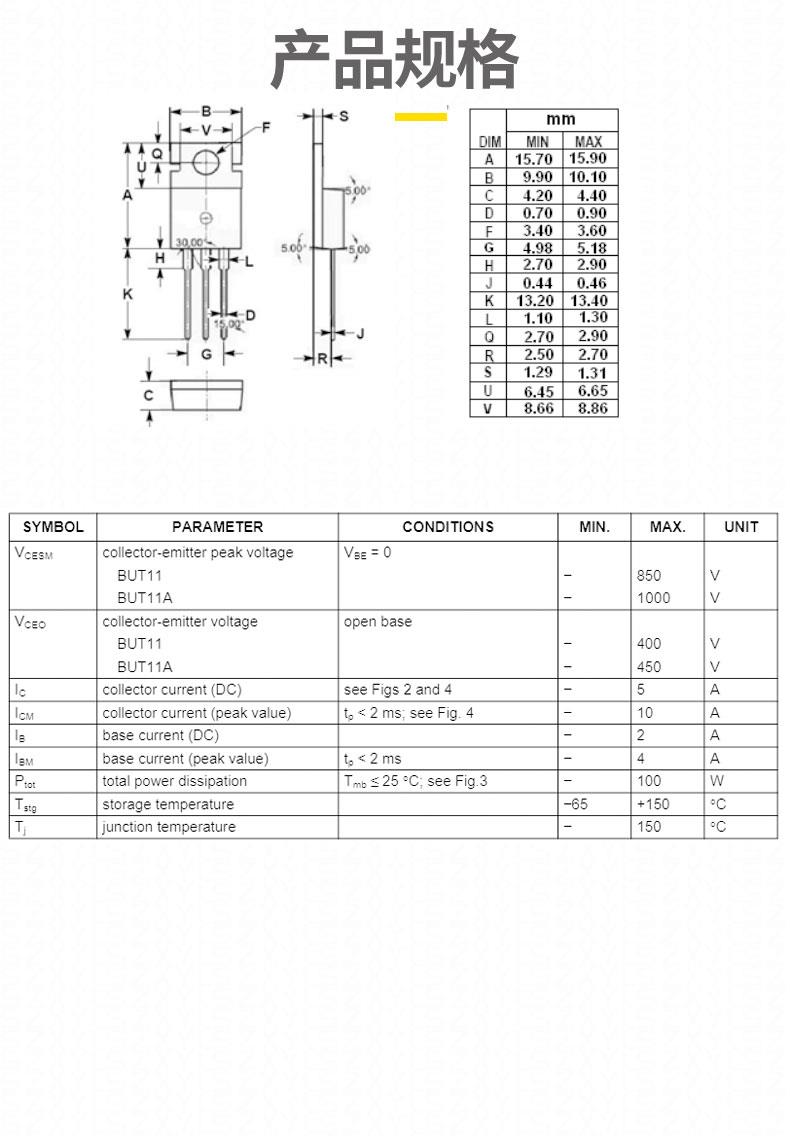

BUT11 he心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达 400V（zui大值），适用于 400V 以下高压电路；集电极电流（IC）zui大 5A（连续），峰值 10A，满足高压开关电源、工业逆变器等需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 100W（TO-220）；无散热片时功率耗散需限制在 2W 以内。
• 直流电流增益（hFE）：
  在 IC=3A、VCE=5V 条件下，hFE zui小值为 14，典型值 20-50，可通过低基极电流实现高功率输出。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为 1.5V，比传统功率晶体管降低约 15%，减少导通损耗。
• 工作温度：
  -55℃至 %2B 150℃宽温范围，适应工业环境及汽车电子应用。
• 结构设计：
  采用平面扩散工艺优化稳定性，环氧树脂外壳符合 UL94V-0 阻燃标准；部分厂商型号（如 Fairchild BUT11F）未内置基极 - 发射极分流电阻，需外部配置驱动电路。

BUT11 产品特性

1. 高压与大电流处理能力
   VCEO 达 400-450V，支持 400V 以下高压电路；集电极电流 5A（连续）、10A（峰值），可直接驱动高压电机、工业逆变器等负载，满足电力电子及新能源设备需求。例如，在 480V 工业电网中，BUT11 可作为逆变器的he心开关元件。
2. 高电流增益与低驱动需求
   hFE 典型值 30（@3A），基极电流仅需 100mA 即可驱动 3A 负载，显著降低前级驱动电路复杂度。例如，在反激式开关电源中，可直接由 PWM 控制器（如 UC3842）驱动，无需额外放大电路。
3. 低饱和压降与高效散热
   VCE (sat) 典型值 1.3V（@3A），在 48V/3A 电源中可减少约 3.9W 功耗。TO-220 封装集成金属散热片，热阻 RθJC=3.125℃/W（结到壳），支持直接安装至铝制散热器，散热效率比 TO-263 提升 15%。
4. 高可靠性与宽温适应性
   采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
5. 稳定性设计与驱动优化
   需外接基极电阻（如 1kΩ）以限制驱动电流，抑制漏电流并提升抗干扰能力；需外接续流二极管以抑制感性负载产生的反向电动势。

BUT11 典型应用

• 高压开关电源：作为反激式拓扑的功率开关管，输出功率可达 200W，适用于工业电源、服务器电源等。
• 工业逆变器：用于高压直流 - 交流转换，驱动三相电机，兼容 480V 工业电网。
• 汽车电子系统：直接驱动汽车高压油泵、车窗电机等大电流负载，兼容 24V/48V 车载电源。
• 高频电焊机：作为主开关管，支持 50kHz 以下高频工作，输出功率可达 200A。
• 高压继电器控制：用于工业设备的高压继电器驱动，简化控制电路设计并提升可靠性。
•
