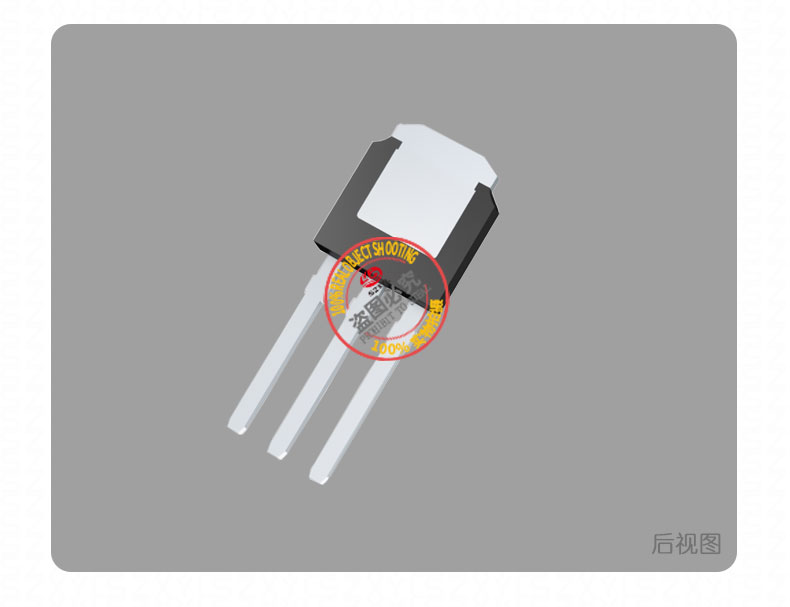

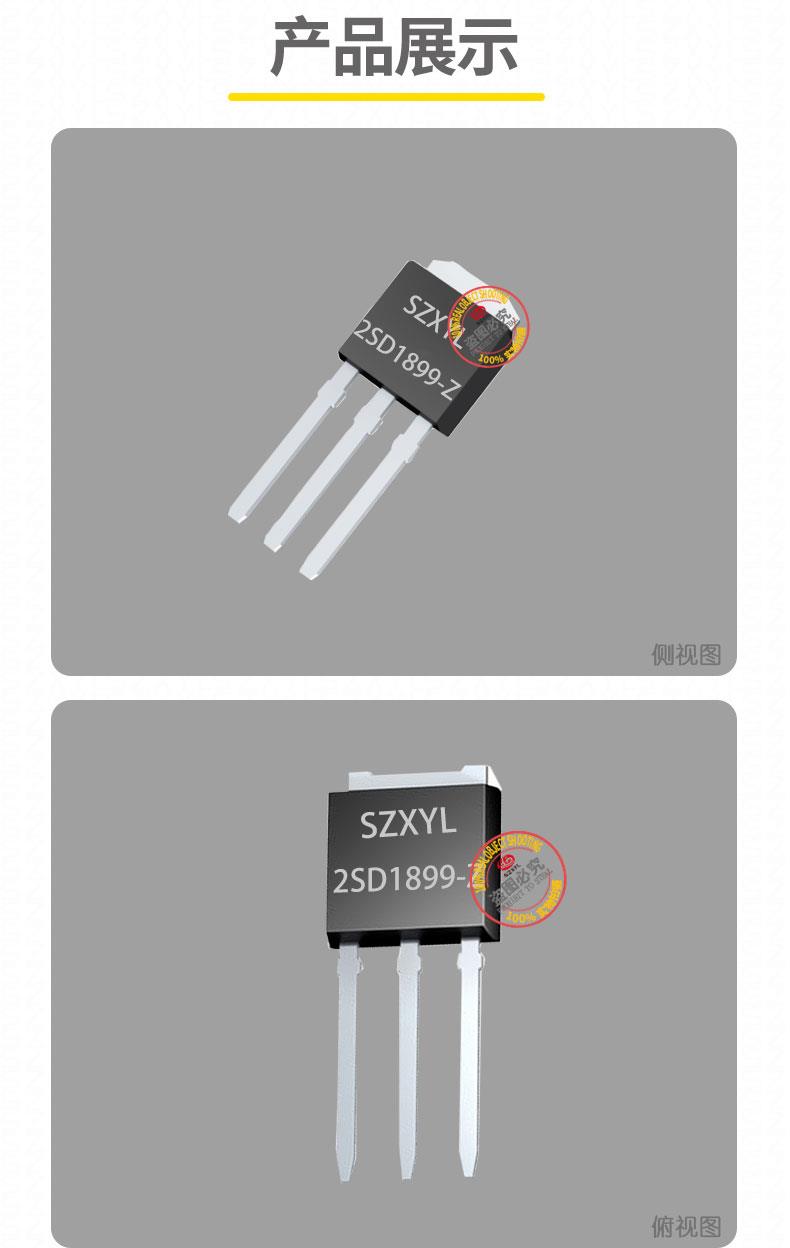

2SD1899-Z TO-251 NPN功率晶体管

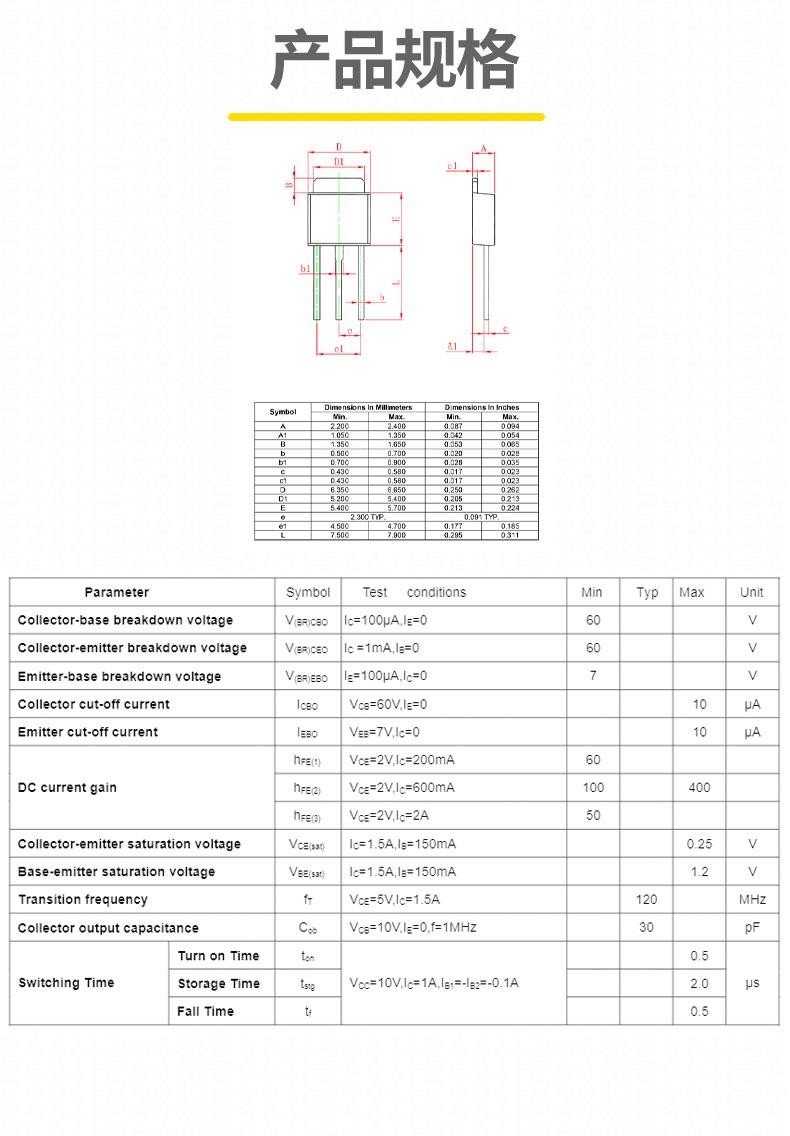

2SD1899-Z he心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达60V，适用于低压大电流场景；集电极电流（IC）zui大3A（连续），峰值6A，可满足家用电器、电源管理等领域需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为1W（TO-251）；无散热片时功率耗散需限制在0.5W以内
• 直流电流增益（hFE）：
  在 IC=1.5A、VCE=5V 条件下，hFE 范围为100~400，需前级驱动电路提供足够基极电流。例如，驱动 3A 负载需基极电流15~30mA，建议搭配图腾柱驱动电路以降低驱动损耗。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为0.25V，比传统三极管降低约 40%，有效减少导通损耗。
• 开关速度：
  特征频率（fT）达120MHz，支持高频开关应用，适用于音频放大器、电机驱动等场景。开关时间 < 2.5μs，响应速度优于同类产品。
• 工作温度：
  **-55℃至 %2B 150℃**宽温范围，适应工业环境及汽车电子设备中的温度波动。
• 结构设计：
  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。

2SD1899-Z 产品特性

1. 低饱和压降与高效能
   0.25V 的典型饱和压降显著降低导通损耗
2. 高增益与宽电流范围
   hFE 范围 100~400 覆盖广泛应用需求：低增益档适合高电流驱动，高增益档（200~400）可简化前级驱动设计。例如，在音频放大器中，高增益档可减少驱动级元件数量。
3. 宽温适应性与高可靠性
   -55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 抗浪涌能力与保护设计
   采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受损坏。
5. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

2SD1899-Z 典型应用

• 家用电器控制：在空调、洗衣机中作为电机驱动开关，控制 24V/3A 直流电机，功耗低至 0.3W，寿命达 10 万小时以上。
• 音频放大器：在 12V 车载音响系统中作为功率放大管，输出 5W 音频信号，总谐波失真（THD）<0.1%。
• 低压电源管理：在 5V 输入电压下，作为线性稳压器输出 3.3V/3A 稳定电压，纹波抑制比达 50dB，适用于嵌入式系统供电。
• 汽车电子系统：在 12V 车载系统中，驱动雨刮电机或车窗升降器，峰值电流 6A 可满足短时高负载需求。需外部配置保护二极管抑制反向电动势。
• 工业自动化设备：在 PLC 控制电路中作为信号放大管，将 5V 逻辑信号放大至 24V 驱动电磁阀，响应时间 < 2μs。
•
