2SC3303 TO-251 产品描述

2SC3303he心参数

• 电压与电流能力：
  集电极 - 发射极电压（VCEO）达80V（zui大值），适用于中压场景；集电极电流（IC）zui大5A（连续），峰值10A，可满足电机驱动、功率放大器及高压电源管理等领域需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散（PD）为1W（TO-251）；无散热片时功率耗散需限制在0.5W以内。若通过散热片将结温控制在 150℃以内，功率耗散可提升至10W（Tc=25℃）。
• 直流电流增益（hFE）：
  在 IC=1A、VCE=1V 条件下，hFE 范围根据后缀分为两档：
  • O 档：70~140（典型值 100）
  • Y 档：120~240（典型值 180）
    覆盖广泛应用需求。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为0.4V，比传统三极管降低约 20%，有效减少导通损耗。
• 开关速度：
  特征频率（fT）达120MHz，支持高频开关应用（如 50kHz 以上），适用于电机驱动、音频放大器等场景。开关时间 < 2μs，响应速度优于同类产品。

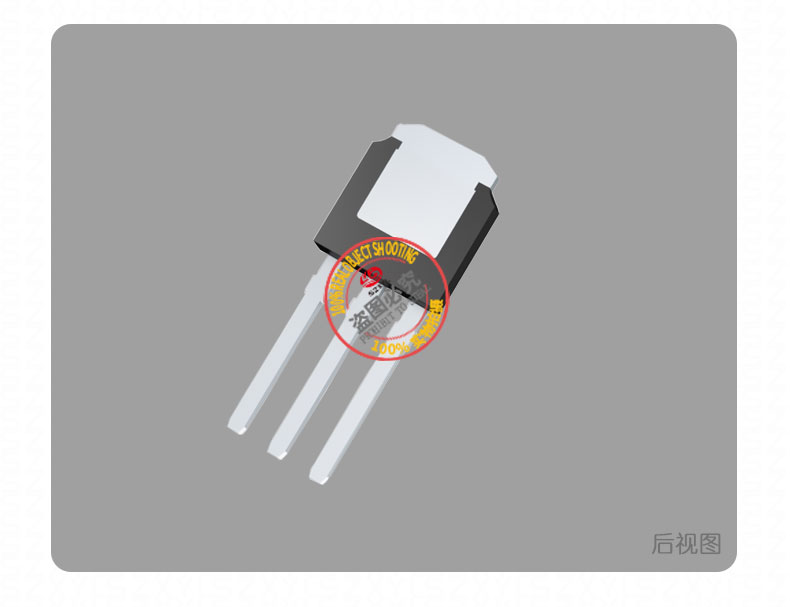

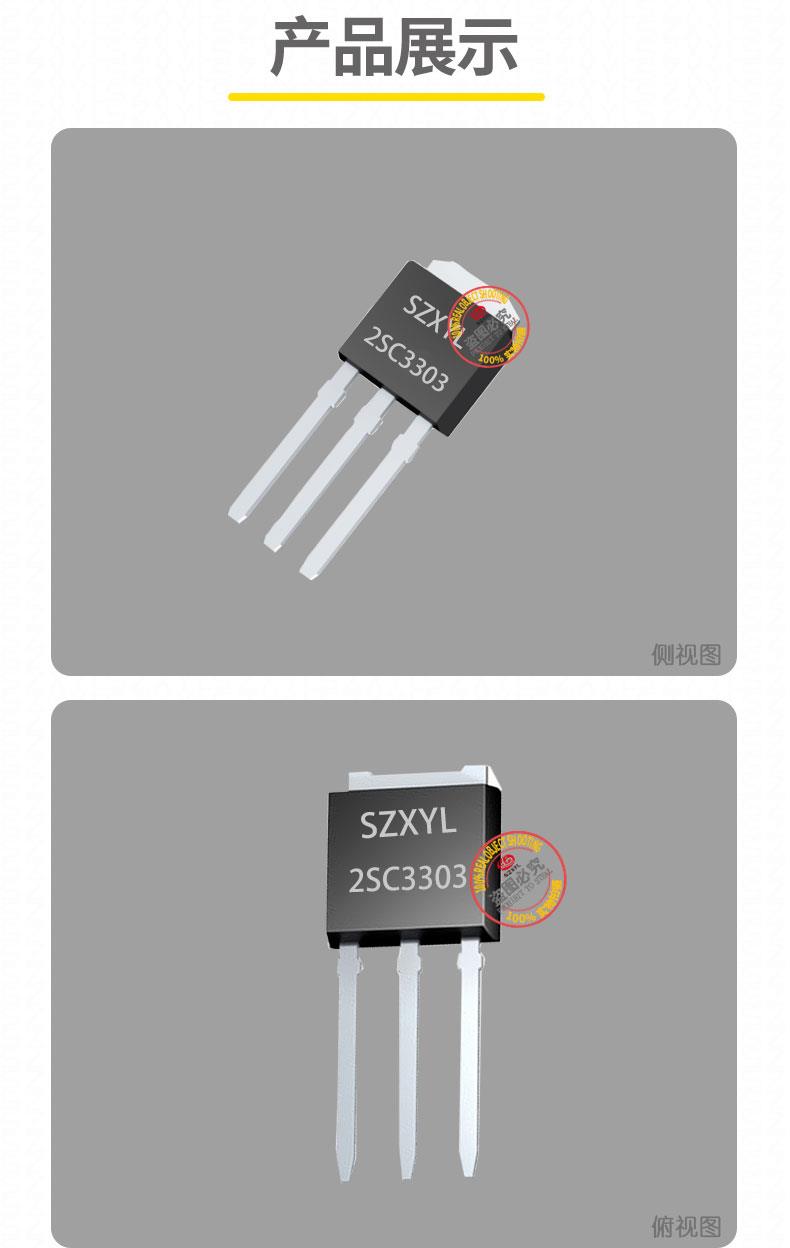

• 结构设计：

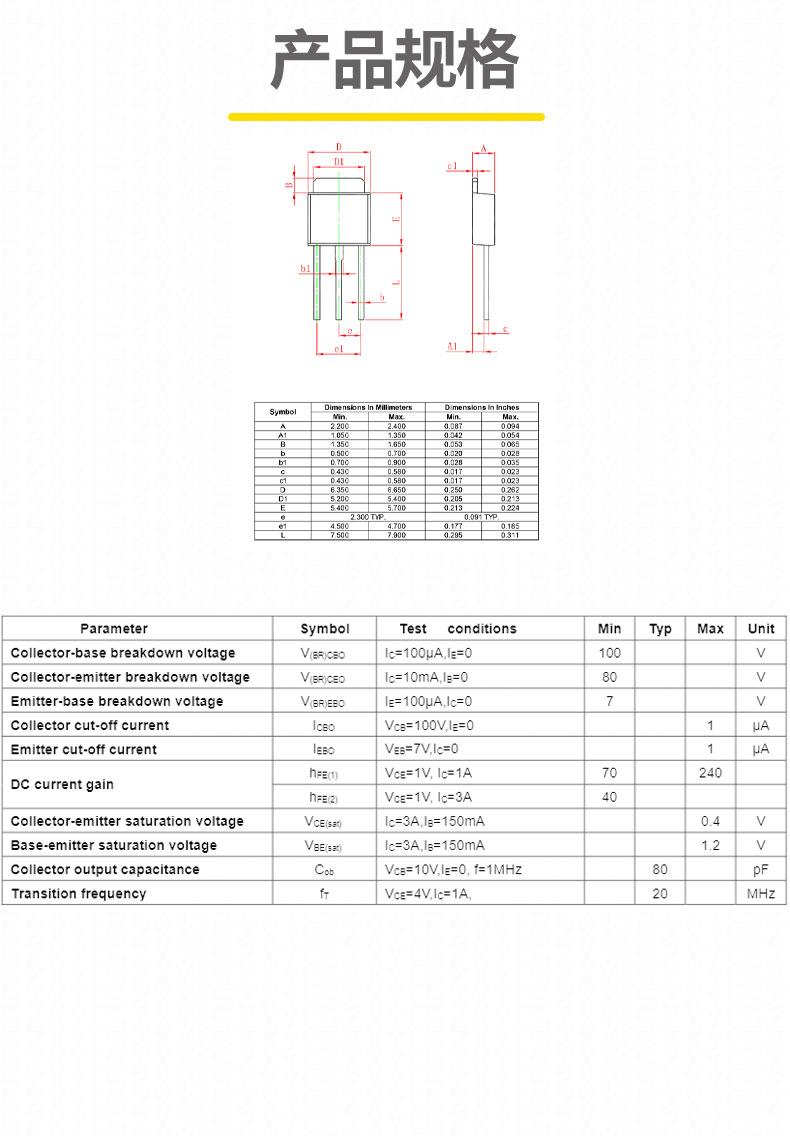

  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。TO-251 封装尺寸为6.50mm?5.50mm?2.30mm，引脚间距2.54mm，引脚顺序为基极（B）、集电极（C）、发射极（E）。

2SC3303产品特性

1. 大电流与低饱和压降
   5A 的集电极电流适用于大电流驱动场景，0.4V 的典型饱和压降在 3A 负载下功耗仅 1.2W，比传统晶体管节省约 20% 能量。适用于电机控制、功率放大器及高压电源管理电路。
2. 宽增益分档与高可靠性
   hFE 分档设计（70~240）覆盖广泛应用需求：低增益档（O 档）适合高电流驱动，高增益档（Y 档）可简化前级驱动设计。例如，在电机驱动电路中，Y 档可减少驱动级元件数量。
3. 宽温适应性与抗浪涌能力
   -55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。采用抗雪崩设计，可承受感性负载产生的电压尖峰，在电机驱动电路中需外部配置续流二极管（如 1N4007）。
4. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

2SC3303典型应用

• 电机驱动：在 24V 直流电机控制电路中作为 H 桥开关管，驱动 5A 负载，响应时间 < 1.5μs，支持 PWM 调速及正反转控制。
• 功率放大：在 12V 车载音响系统中作为末级功率管，输出 20W 音频信号，总谐波失真（THD）<0.05%，支持低功耗待机模式。
• 高压电源管理：在 48V 输入电压下，作为线性稳压器输出 12V/5A 稳定电压，纹波抑制比达 60dB，适用于工业控制模块供电。
• 继电器驱动：在 110V 输入电压下，作为继电器驱动开关，控制工业设备的通断，寿命达 10 万次以上。
• 高频开关应用：在 50kHz 开关电源中作为功率开关管，转换效率达 90%，支持同步整流技术。
•
