2SC2314he心特性

1. 高压高频设计
   集电极 - 发射极击穿电压（VCEO）达45V（典型值），可承受1A 连续集电极电流（IC）和1.5A 脉冲电流（ICP），功率耗散能力5W（壳温 25℃，带散热片），自然冷却时为1.5W。
2. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。该型号部分品牌符合 RoHS ren证（如 SANYO、FSC），采用无铅封装，适用于环保敏感型应用。其安全工作区（SOA）特性支持45V 电压下 1A 脉冲电流持续 1 秒，适用于工业控制等严苛环境。
3. 高增益与低噪声特性


   直流电流增益（hFE）范围60~320，基极驱动电流需求极低。

4.


   技术参数表

   参数	数值 / 范围	单位
   集电极 - 发射极电压	45	V
   集电极电流（连续）	1	A
   集电极电流（脉冲）	1.5	A
   功率耗散（25?C）	1.5	W
   功率耗散（带散热片）	5%2B	W
   直流电流增益（hFE）	60~320	-
   集电极饱和压降	≤0.6	V
   截止频率（fT）	27	MHz
   结到管壳热阻	25	?C/W
   结到环境热阻	82	?C/W
   工作温度范围	-55 至 %2B 150	?C
   封装类型	TO-126	-

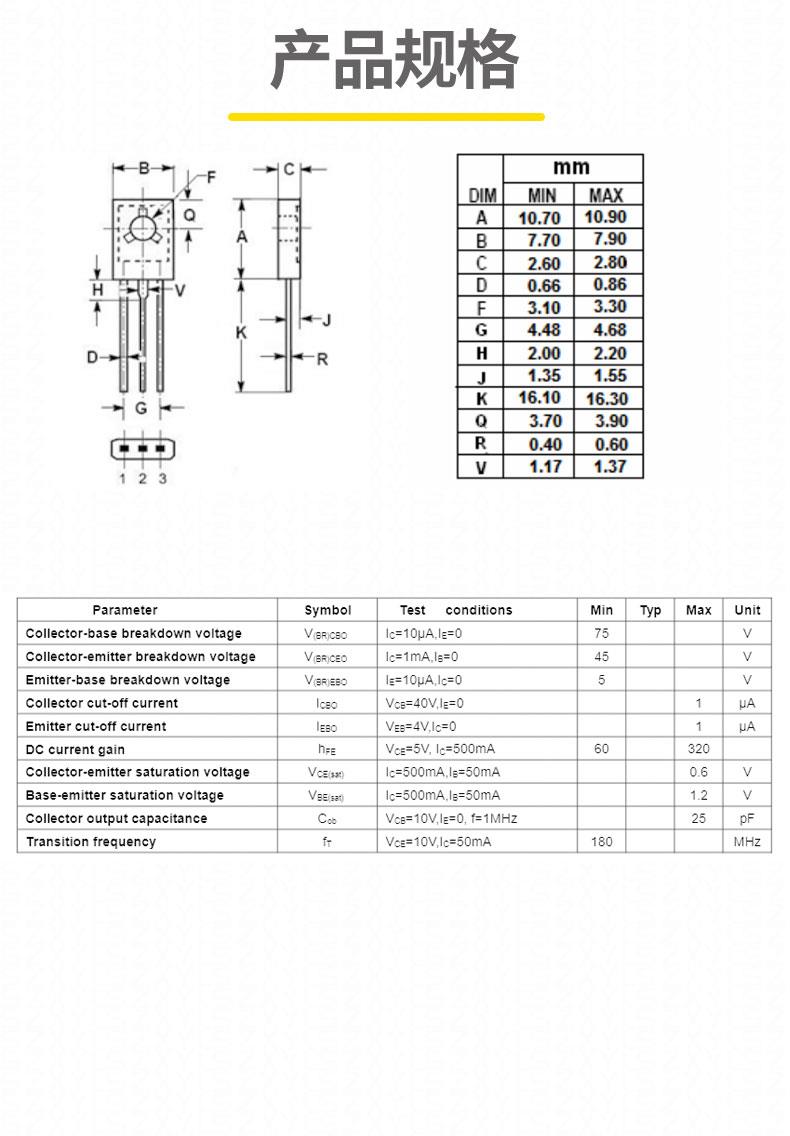

2SC2314封装与引脚

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约25?C/W，结到环境热阻（RθJA）82?C/W，建议在连续高负载时配合铝制散热片使用。

2SC2314典型应用

1. 高频功率放大与驱动
   作为27MHz CB 收发器驱动管，支持12-16V 电源电压，输出功率可达1.5W 以上，总谐波失真低于0.1%。建议在输出端并联 RC 吸收电路以抑制高频振荡。
2. 音频功率放大与驱动
   与互补配对管 2SA733配合构建推挽放大电路，驱动 8Ω 扬声器实现低失真输出。例如，在汽车音响系统中，支持12-16V 电源电压，输出功率可达20W 以上，总谐波失真低于0.1%。
3. 工业高压开关与电源管理
   在工业 PLC 控制模块中，兼容24V 系统，实现45V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在45V，输出电流达1A，纹波电压低于100mV。
4. 电机驱动与控制


   在步进电机驱动电路中，支持42 步进电机的12-24V 电源电压，提供1A 峰值电流，配合 H 桥电路实现精准定位控制。建议在电机两端并联续流二极管以保护晶体管免受反电动势损坏。
