2SD612K he心特性

1. 中压高电流设计
   集电极 - 发射极击穿电压（VCEO）35V，可承受2.0A 连续集电极电流（IC）和6.0A 脉冲电流（ICP），功率耗散能力25W（壳温 25℃，带散热片），自然冷却时可达8.0W。
2. 高增益与低噪声特性
   直流电流增益（hFE）范围60~320（@VCE=2V, IC=500mA），分档为 D 级（60-120）、E 级（100-200）、F 级（160-320），基极驱动电流需求极低。
3. 宽温域与高可靠性
   结温范围为 **-55?C 至 %2B 150?C**，通过外延工艺优化高温稳定性。

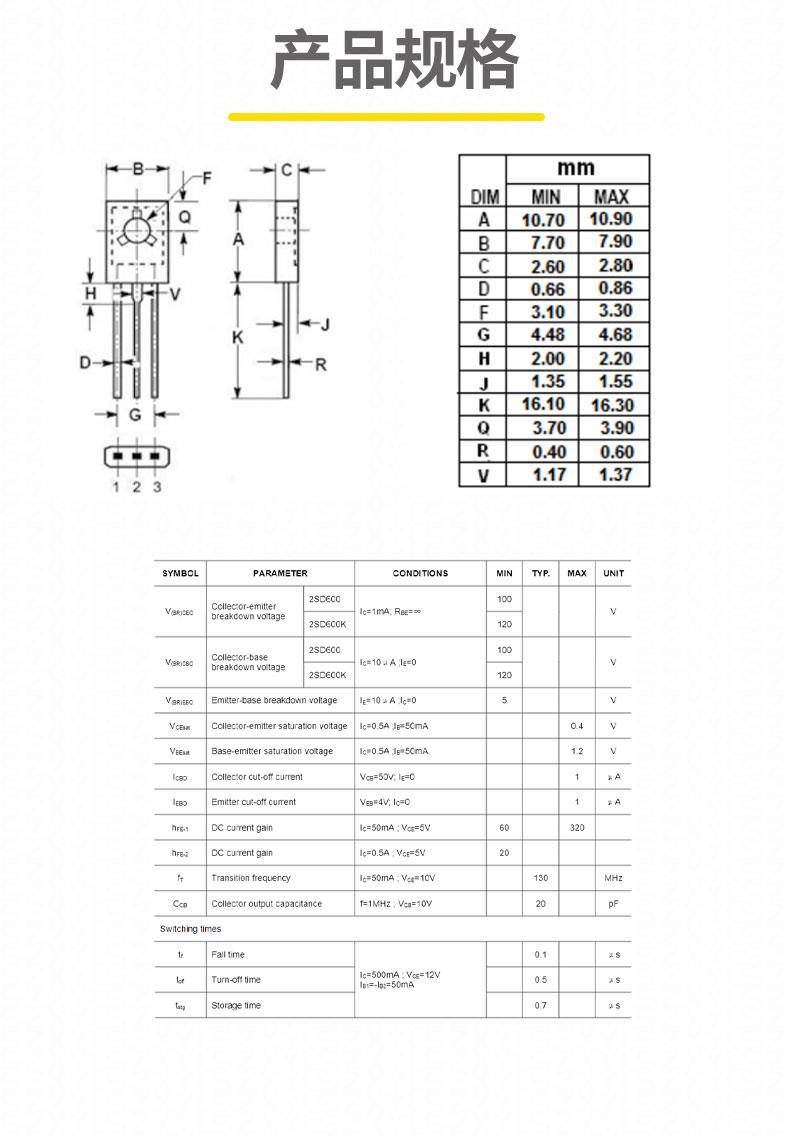

2SD612K 封装与引脚

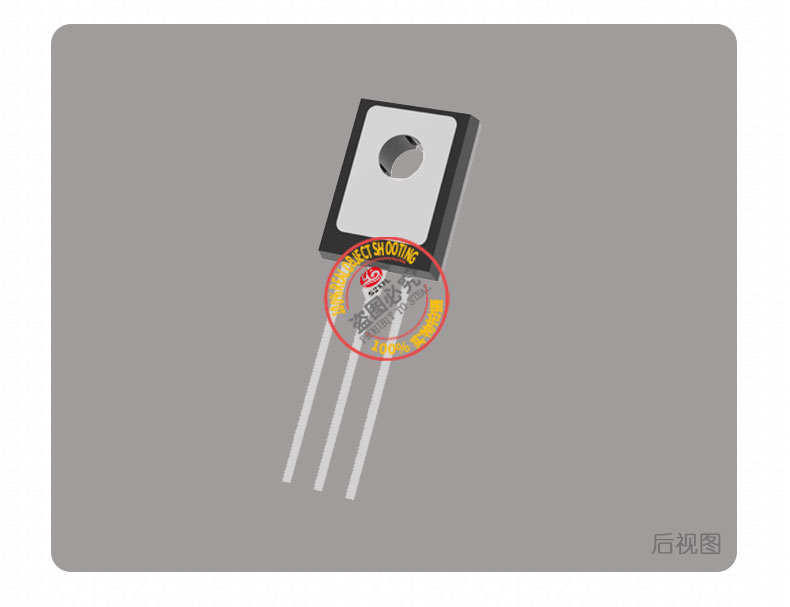

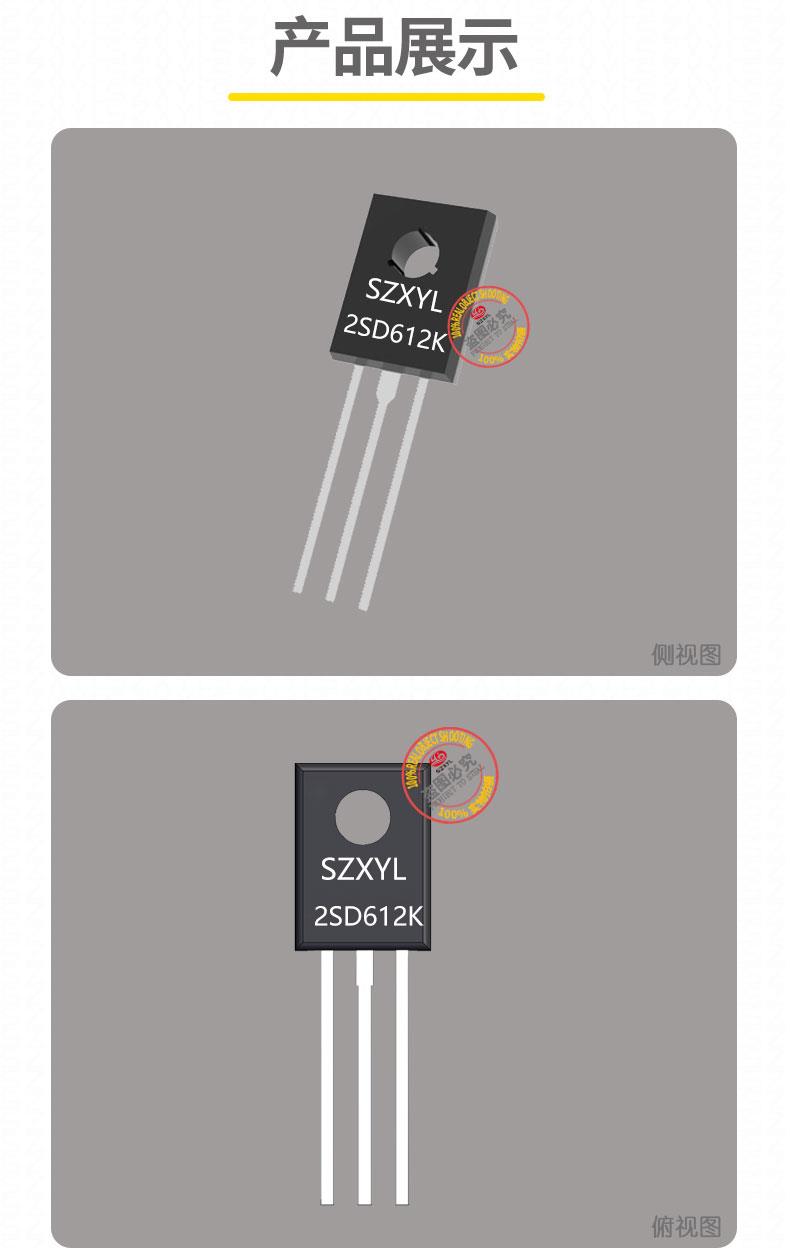

• 标准封装：TO-126 塑料封装，引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
• 尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
• 热阻特性：结到管壳热阻（RθJC）约5?C/W（估算值），结到环境热阻（RθJA）104?C/W（自然冷却），建议在连续高负载时配合铝制散热片使用。

2SD612K 典型应用

1. 中压功率放大与驱动
   在工业电机驱动模块中，兼容12~24V 系统，实现35V 母线电压下的精密信号放大；作为线性稳压器的调整管，可将输出电压稳定在35V，输出电流达1.8A，纹波电压低于100mV。其高电流承载能力尤其适合汽车音响系统的功率放大级。
2. 动力设备保护电路
   与 2SB632K（PNP）等晶体管组成推挽放大电路，用于动力设备的过流保护，可jing确控制负载电流，防止短路损坏。
3. 中高频开关与电源管理
   在开关电源电路中，作为脉宽调制管，支持100V 母线电压下的高频开关控制，开关频率可达100kHz，转换效率超过85%。其低饱和压降（≤1.1V）可有效降低开关损耗，提高电源效率。
4. 音频功率放大与驱动


   与互补配对管2SB632K配合构建推挽放大电路，驱动 4Ω 扬声器实现低失真输出。
