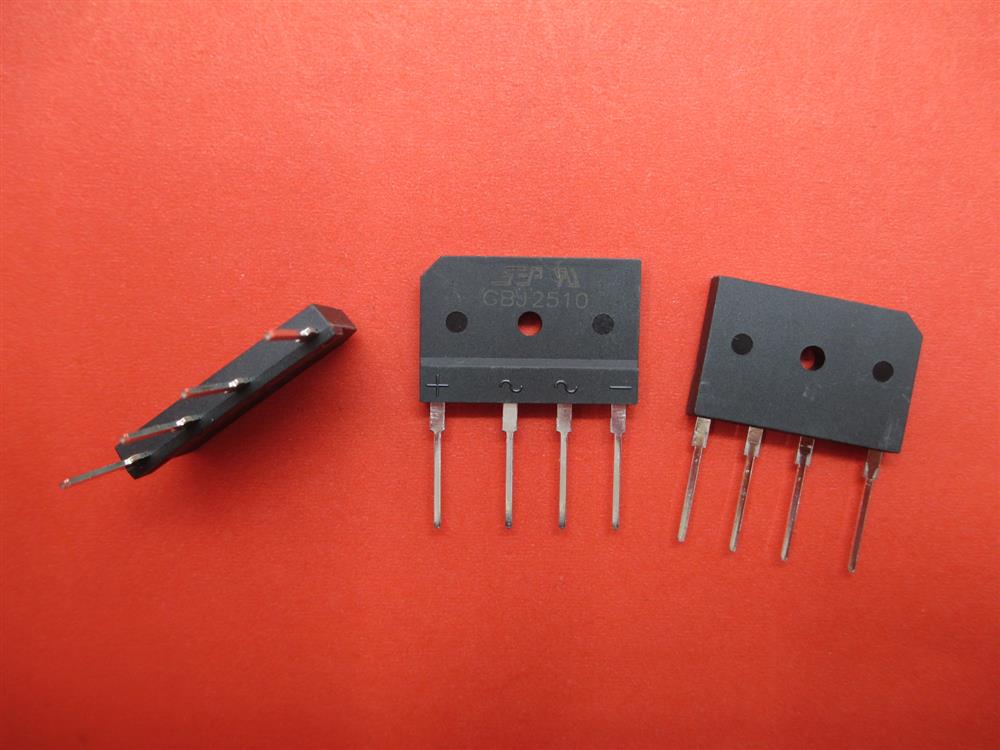

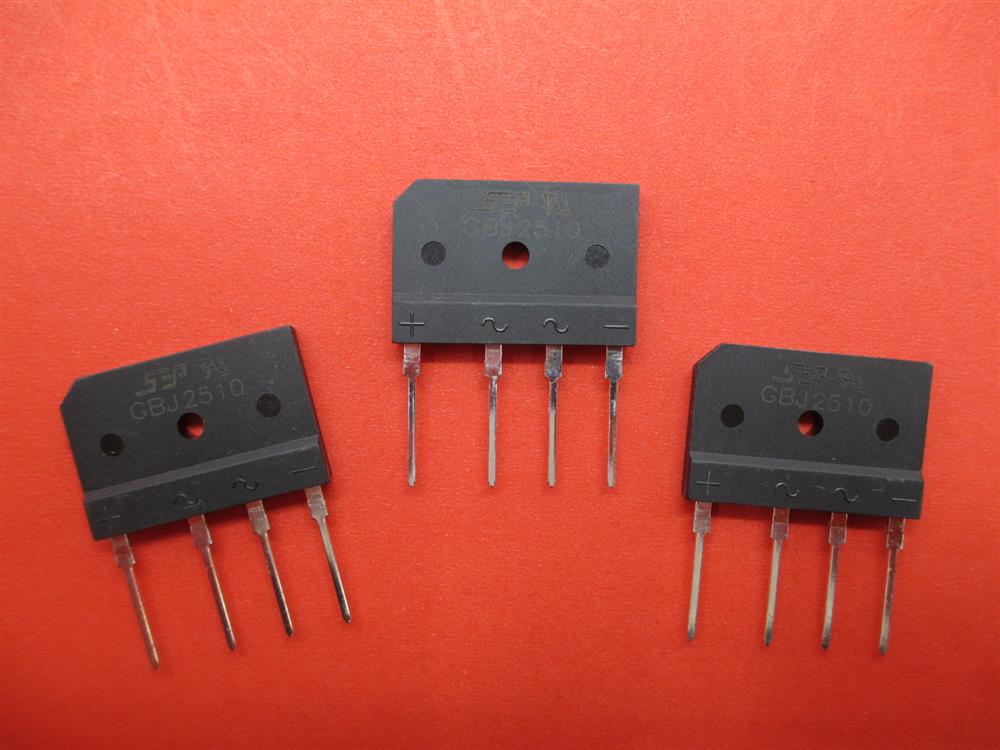

GBJ2510是一款常用的整流桥堆，以下是其关键参数整理：

一、电气特性

额定电流与耐压

- 平均整流电流（IO）：25A
持续工作时的平均整流电流为25A，适合中大功率应用（如电磁炉、工业电源等）。

- 反向耐压（VRRM）：1000V
可承受的反向峰值电压大值为1KV，适用于高电压整流场景（如220V/380V交流输入）。

正向压降与损耗

- 正向压降（VF）：1.1V@25A
在额定电流下，正向导通电压为1.1V，损耗较低，能效较高。

浪涌与漏电流

- 正向浪涌峰值电流（IFSM）：400A（8.3ms单半正弦波）
可承受短时大电流冲击，增强电路抗浪涌能力。

- 反向漏电流（IR）：5μA@1000V
反向电压下的漏电流极小，提升能量效率。

二、热特性

- 工作温度：-55℃ ~ +150℃
宽温范围设计，适应极端环境。

- 存储温度：-55℃ ~ +150℃。

三、封装与物理参数

封装类型：GBJ-4（扁桥插件封装）

- 尺寸：长30.0mm × 宽14.3mm × 高20.0mm，引脚间距7.5mm。

- 引脚数：4Pin（标准全桥布局），极性标识清晰：

- 缺口侧为正极输出（+），另一侧为负极输出（-），中间两脚为交流输入（~）。



四、应用领域


- 中小功率电源：开关电源、适配器、充电器等。

- 工业设备：电磁炉、电焊机、工控电源等。

- 家用电器：空调、电视机、电风扇等。
