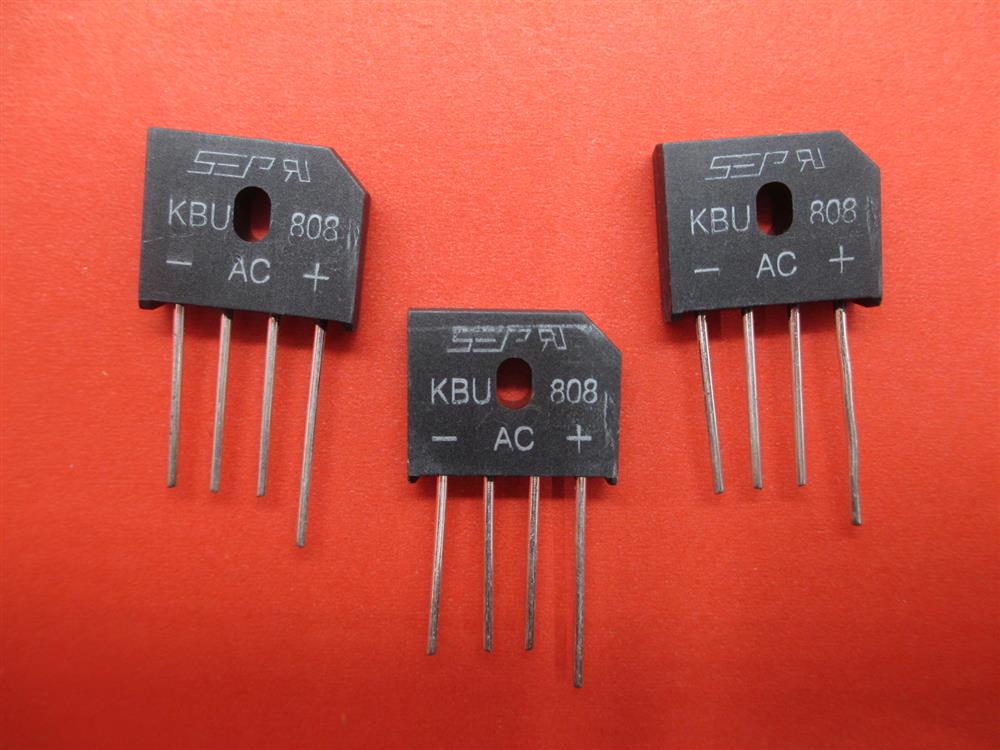

KBU808是一款常用的单相扁桥整流模块，主要参数及应用信息如下：

一、其电性参数

反向耐压

- 峰值重复反向电压（VRRM）：800V，适用于交流输入电压≤560V的电路（考虑电压波动余量）。

- RMS反向电压（VR(RMS)）：560V，可满足工业和消费电子的中高压需求。

平均整流电流（IO）

- 额定值：8A（需加装散热片，环境温度≤75℃）；无散热片时需降额至4A以下。

浪涌电流（IFSM）

- 非重复峰值浪涌电流300A，能承受短时大电流冲击（如电源启动瞬间）。

正向压降（VF）

- 典型值1.1V（@8A DC），低压降设计可降低导通损耗，提升效率。

反向漏电流（IR）

- 10μA（@800V，25℃），高温下稳定性较好。

二、物理与环境参数

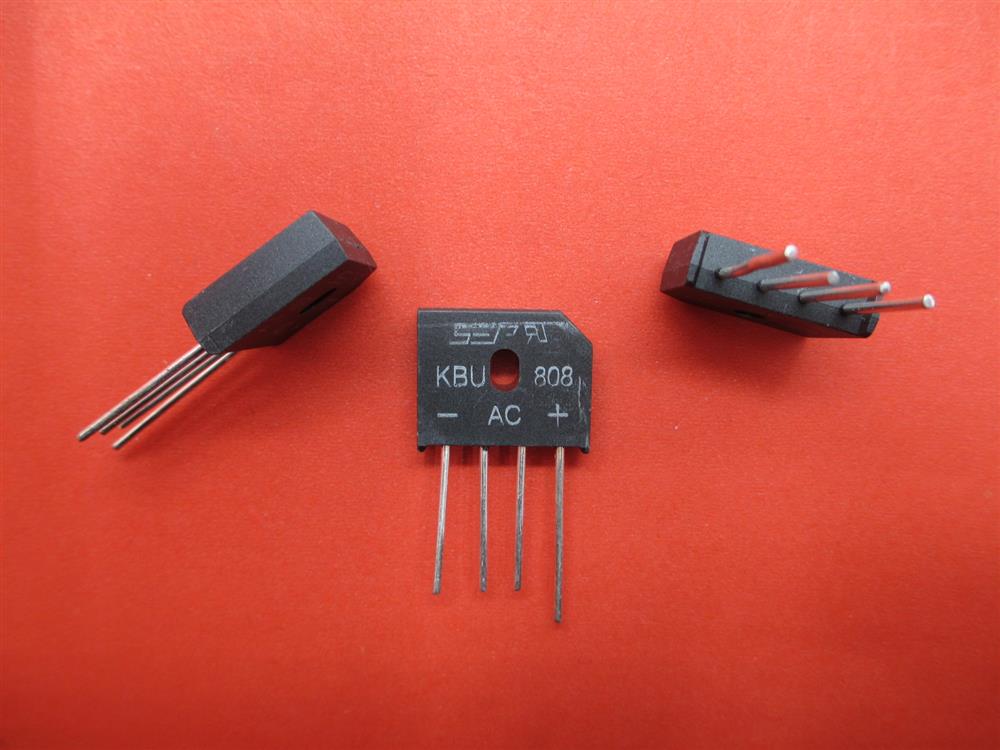

- 封装形式：KBU-4/DIP-4扁桥封装，尺寸紧凑（本体长度19.3mm，宽度23.2mm，高度6.8mm），四引脚设计便于PCB安装。

- 芯片材质：采用GPP工艺芯片（95MIL大芯片×4颗），耐高温、抗冲击能力强。

- 引脚材料：无氧铜（纯度99.99%），导电性优异且抗氧化。

- 工作温度：-55℃至+150℃，适应宽温环境。

- 焊接特性：支持265℃高温焊接（持续时间≤10秒），符合工业生产要求。

三、典型应用场景

电源转换：AC-DC整流，如小功率开关电源、适配器、充电器等。

消费电子：家电（电视机、机顶盒）、LED驱动电源的整流环节。

工业设备：小型电机控制器、变频器的前端整流电路。


照明领域：LED驱动电源、电子镇流器。
