其他IC
德信
EUP3453WIR1
SOP-8
2013
企业名：深圳市四海恒通科技有限公司
类型：经销商
电话： 755-83983377
联系人：王德源
地址：广东深圳福虹路鼎盛时代A座9楼9B
EUP3453 3A, 40V, 200KHz 降压型DC-DC变换器，适用于5V/2.1A,2.4A车充方案
概述:
EUP3453是一款采用电流模脉宽调制架构的降压型DC-DC变换器，可以提供*3A的负载电流，具有很好的线性调整率和负载调整率。EUP3453可以在4.75V～40V宽输入电压范围内稳定工作，通过外部分压电阻调节实现0.92～15V的输出电压。输出电流阈值通过外部电阻来设定，当输出电流*设定的阈值时，EUP3453进入恒流工作模式。输出过压阈值通过外部分压电阻来设定，当输出电压*设定的阈值时，EUP3453停止工作。
EUP3453具有次级周期性的峰值电流限制和过温等保护机制，以*芯片工作的*性。芯片在关断模式下的静态电流可*3μA。 具有内部软启动功能可以很好的抑制浪涌电流和输出电压的过冲。
EUP3453以通过少数量的标准外围器件实现变换器功能，*的节省了应用空间。EUP3453采用SOP-8 (EP)封装，工作温度范围为-40℃到 85℃。
特点:
• 输入电压范围：4.75V至40V
• 输出电压可调：0.92V至15V
• *3A的输出电流
• 可编程输出电流阈值
• 可编程输出过压阈值
• 关断电流*3μA
• 内部集成0.1Ω的DMOS开关管
• 效率*95%
• 200KHz固定开关频率
• 芯片内部软启动
• 次级周期性的峰值电流限制保护
• 过温保护
• 输入欠压锁定
• SOP-8(EP)封装
• *合RoHS规范及Pb-Free
应用:
• 车载充电器/适配器
• 可充电便携式设备
• 分布式电源系统
• 为线性稳压器供电

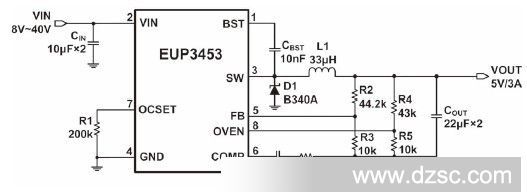

应用电路图：
