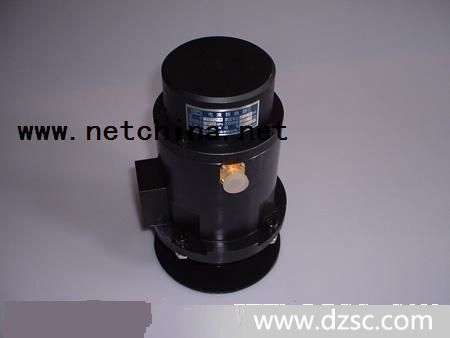

| SVA9电液转换器型号:BJCH10-SVA9 | 库号：M11252 | SVA9电液转换器BJCH10-SVA9更多信息>>> |
| SVA9电液转换器 额定压力：4MP 输 出 力：2400N 额定电流：250mA 工作行程：6mm SVA9型电液转换器工作原理如下： 钢磁在气隙中形成固定磁场，当动圈绕组中有控制电流通过时，动圈在气隙磁场中受电磁力的作用，此电磁力克服弹簧力使动圈及控制滑阀产生与控制电流成比例的位移。 电液压力油从P口进入，流经控制滑阀与随动活塞的上下可变节流口，由T口回油。油源压力直接作用在随动活塞下腔，使之*有一个向上的恒力，而上下节流口间的控制*则作用在随动活塞上腔（被控腔），使之产生一个向下的推力。随动活塞上腔面积设计成是下腔面积的两倍，因此当控制滑阀静止时，随动活塞自动地稳定在一个平衡位置，在这个位置上，上、下节流口的过流面积相等，上腔控制*刚好等于下腔油源压力的一半，使作用在随动活塞两端的液压推力相等。 输入正向电流时，动圈带动控制滑阀向下移动，上节流口关小，下节流口开大，从而使上腔*升高，推力*，推动随动活塞下移，直至随动活塞位移等于动圈与控制滑阀位移量时，上、下节流口过流面积相等，随动活塞两端的推力恢复相等，随动活塞两端推力在新的位置恢复平衡。 输入负向电流时，动圈带动控制滑阀向上移动，下节流口关小，上节流口开大，从而使上腔*降低，推力减小，随动活塞在下腔恒力的作用下上移，直至**新的平衡。 电液压力油进入电液转换器后，控制滑阀与随动活塞间自动形成润滑油膜。为*干摩擦磨损控制滑阀，无*时，不要让电液转换器长时间通电。 | SVA9电液转换器BJCH10-SVA9 |
