品牌:国产 型号:500V-392 介质材料:陶瓷(瓷介) 应用范围:滤波 外形:圆片形 功率特性:小功率 频率特性:低频 调节方式:固定 引线类型:径向引出线 允许偏差:&plu*n;10（%） 耐压值:500（V） 等效串联电阻(*R):-（mΩ） 标称容量:0.0039（uF） 损耗:0.1% 额定电压:500（V） *缘电阻:100（mΩ） 温度系数:-

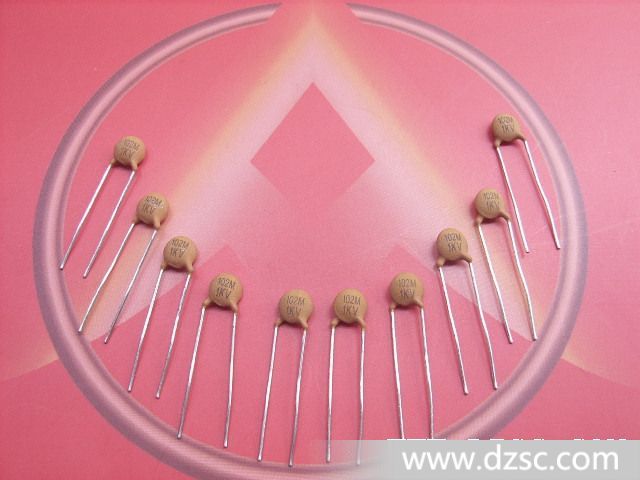

中低压瓷片电容
容量范围：0.5PF~104PF
电压范围:500V以内
高压瓷片电容
容量范围：1PF～10*F
电压范围:500V～20KV
工作温度范围:-30℃～+85℃
散逸因数:AT 1KHZ 1&plu*n;0.2VRMS 25℃
陶瓷电容规格书：
本公司陶瓷電容器之製造規格
（一）規格使用之優先順序
本規格與指定之規格相抵觸時，客戶指定之規格優先於本規格。
（二）適用名稱之涵意：
2-1使用濕度範圍
指能使電容器持續使用而無不良效應發生之周圍溫度而言。
2-2等級
指基於某條件下之變化，對電容器性能之保證程度區分而言。
2-3工作電壓
指規定之溫度範圍條件內能持續加諸於電容器而不致產生任何異常現象*高電壓而言。
2-4電氣性能
陶瓷電容器電氣性能之種類依溫度特性，使用溫度範圍，工作電壓，公稱靜電容量及靜電容量
許差而分。
（三）特性
3-1第１類（溫度補賞用）之特性
是以靜電容量溫度係數之公稱值及此公稱值之容許差來表示。
文字記號 | 公稱值×10-6/℃ | 文字記號 | 公稱值×10-6/℃ |
A | +100 | U | -750 |
B | +30 | V | -1000 |
C | &plu*n;0 | W | -1500 |
H | -30 | X | -2200 |
L | -80 | Y | -3300 |
P | -150 | Z | -4700 |
R | -220 |
|
|
S | -330 | SL | +350—-100 |
T | -470 | YN | -500—-5000 |
表－１靜電容量溫度係數之公稱值
文字記號 | 容許差（×10-6/℃） | 文字記號 | 容許差（×10-6/℃） |
F | &plu*n;15 | K | &plu*n;250 |
G | &plu*n;30 | L | &plu*n;500 |
H | &plu*n;60 | M | &plu*n;1000 |
J | &plu*n;120 | N | &plu*n;2500 |
(表－2靜電容量溫度係數之容許差)注：SL.YN與表1、表2無關
3-2第Ⅱ類（高誘電率用）之特性
是以在使用溫度範圍內靜電容量之變化率表示。
3-2-1使用溫度範圍，靜電容量變化率，如表－3所示
表－3使用溫度範圍與靜電容量變化率
使用溫度範圍 | 容量變化率 | ||
文字記號 | 溫度（℃） | 文字記號 | 變化率（％） |
Z5 | ＋10–+85 | E | &plu*n;4.7 |
Y5 | -25–+85 | F | &plu*n;7.5 |
X5 | -55–+85 | P | &plu*n;10 |
|
| R | &plu*n;15 |
|
| S | &plu*n;22 |
|
| T | &plu*n;22/56 |
|
| U | &plu*n;22/82 |
|
| V | &plu*n;22/82 |
文字記號 | 溫度範圍（℃） |
Z | +10–+85 |
Y | -25–+85 |
X | -55–+85 |
3-3工作電壓：
工作電壓：16V,25V,50V,63V,100V,250V,500V,1000V,1500V,2000V,2500V,3000V,4000V，
6000V，8000V，10000V，15000V，20000V
3-4公稱靜電容量：
公稱靜電容量是以PF為單位來表示。
3-5靜電容量容許差：
靜電容量容許差：如表－4,表-5所示
表-4公稱靜電容量高於
文字記號 | J | K | M | Z |
容許差（％） | &plu*n;5% | &plu*n;10% | &plu*n;20% | +80%-20% |
表-5 10PF以下適用之
文字記號 | C | D | F |
容許差（PF） | &plu*n;0.25 | &plu*n;0.5 | &plu*n;1 |
Note: we can also provide the capacitors according to customer’s request
注:亦可按客戶要求提供

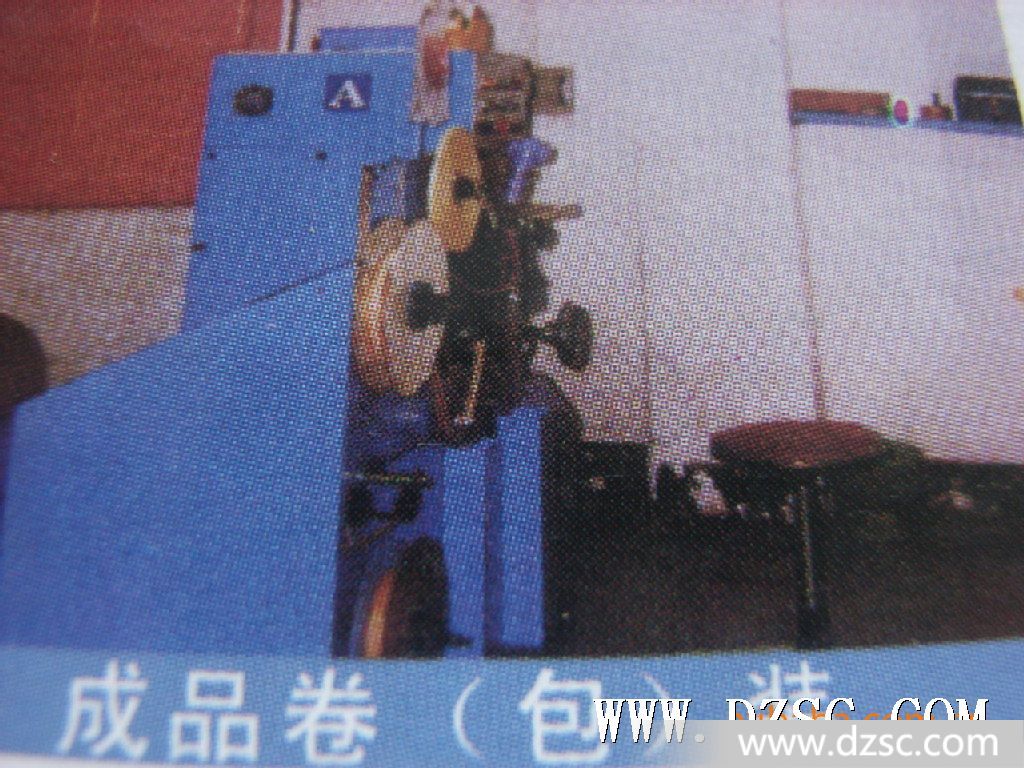

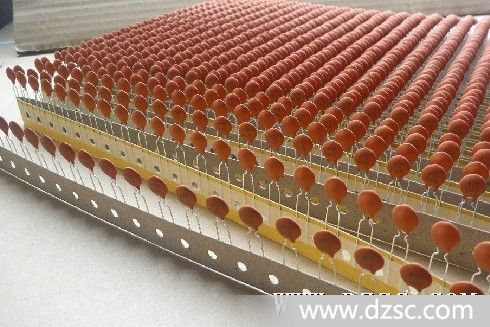

陶瓷电容生产流程图：
