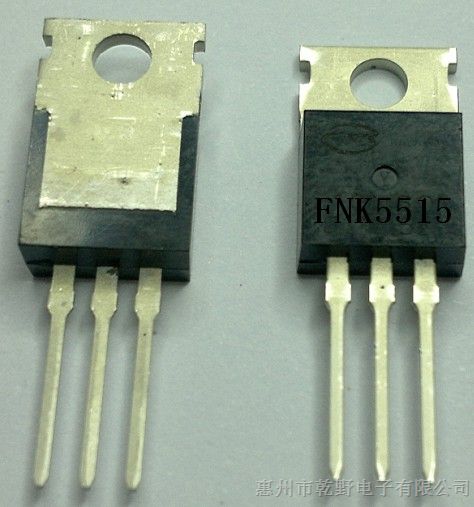

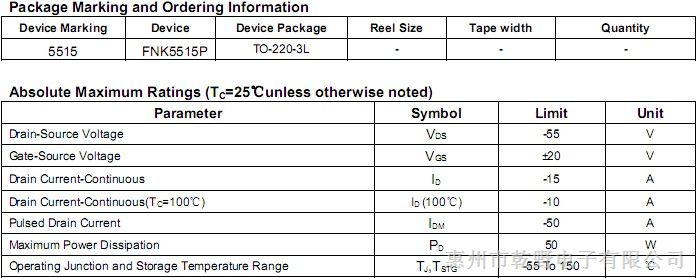

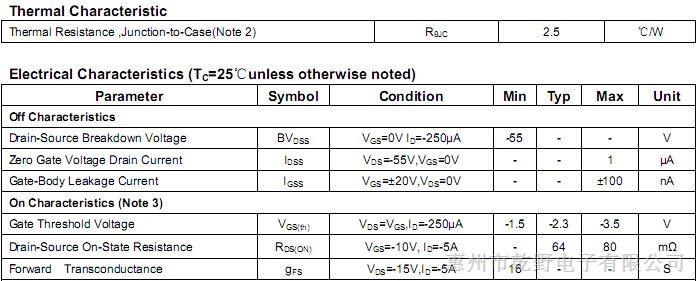

多晶硅虽然在过去二十年是制造MOSFET栅极的标准，但也有若干缺点使得未来仍然有部份MOSFET可能使用金属栅极，这些缺点如下：
⒈多晶硅导电性不如金属，限制了讯号传递的速度。虽然可以利用掺杂的方式改善其导电性，但成效仍然有限。有些融点比较高的金属材料如：钨（Tungsten）、钛（Titanium）、钴（Cobalt）或是镍（Nickel）被用来和多晶硅制成合金。这类混合材料通常称为金属硅化物（silicide）。加上了金属硅化物的多晶硅栅极有著比较好的导电特性，而且又能够耐受高温制程。此外因为金属硅化物的位置是在栅极表面，离通道区较远，所以也不会对MOSFET的临界电压造成太大影响。
在栅极、源极与漏极都镀上金属硅化物的制程称为“自我对准金属硅化物制程”（Self-Aligned Silicide），通常简称salicide制程。
⒉当MOSFET的尺寸缩的非常小、栅极氧化层也变得非常薄时，例如现在的制程可以把氧化层缩到一纳米左右的厚度，一种过去没有发现的现象也随之产生，这种现象称为“多晶硅耗尽”。当MOSFET的反转层形成时，有多晶硅耗尽现象的MOSFET栅极多晶硅靠近氧化层处，会出现一个耗尽层（depletion layer），影响MOSFET导通的特性。要解决这种问题，金属栅极是最好的方案。目前可行的材料包括钽（Tantalum）、钨、氮化钽（Tantalum Nitride），或是氮化钛（Titalium Nitride）。这些金属栅极通常和高介电常数物质形成的氧化层一起构成MOS电容。另外一种解决方案是将多晶硅完全的合金化，称为FUSI（FUlly-SIlicide polysilicon gate）制程。
乾野电子成功秘诀
乾野电子成功的秘诀是利用自身能融汇贯通器件与工艺设计的技术优势，专注与国际领先的8"芯片代工厂、封装与测试代工厂的紧密合作，通过保证产品在生产和测试过程中的质量控制，确保大批量生产中，产品的持续优质和稳定供货；同时专注于各产品的应用行业和领域的研究和并达到精通，使产品性能的利用达到最大化和最优化。
温馨提示：
1.为了保障买家的利益，请咨询后再付款。电子元件是专业型的产品，技术含量较高，由于本身可能存在着多种品牌，后辍与封装，所以可能导致参数与性能的差异，部分产品是以最小包装或者没拆包装出售等问题，请您在购买我们元件前，将您所需产品的品牌、封装，后辍，规格跟店家联系落实后再进行交易！
2.样品订购请联系我们进行商议。
3.我们拥有可靠的质量管理体系，所销产品均为原装正品（原厂原包装），符合欧盟RoHS指令,可出具可靠性报告和ROHS（SGS）报告。
我们以"诚信经营，品质第一"打造行业一级品牌典范，为您提供优质和可靠的服务！
