2SB1188 SOT-89 是一款专为中压大电流开关与信号放大设计的 PNP 型双极晶体管（BJT），采用表面贴装 SOT-89 封装。其he心参数与特性如下：
- 高电流能力：集电极 - 发射极电压（VCEO）为 - 32V，集电极连续电流（IC）为 - 2A（直流），脉冲电流可达 - 3A，适用于消费电子的电源管理、工业设备的低压控制等场景，如智能家居的电机驱动模块、自动化设备的电磁阀控制电路。
- 低饱和压降：在集电极电流（IC）为 - 2A、基极电流（IB）为 - 0.2A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.8V（长电版本），显著降低导通损耗，提升能效。
- 中频性能：特征频率（fT）为 100MHz，适用于中低频信号放大，如车载电子的音频功率放大器。
- 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和消费电子应用。

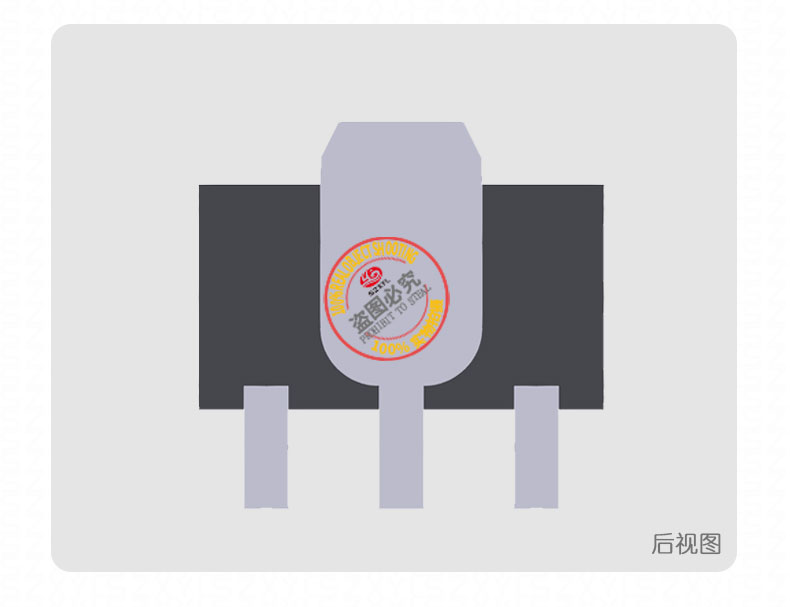

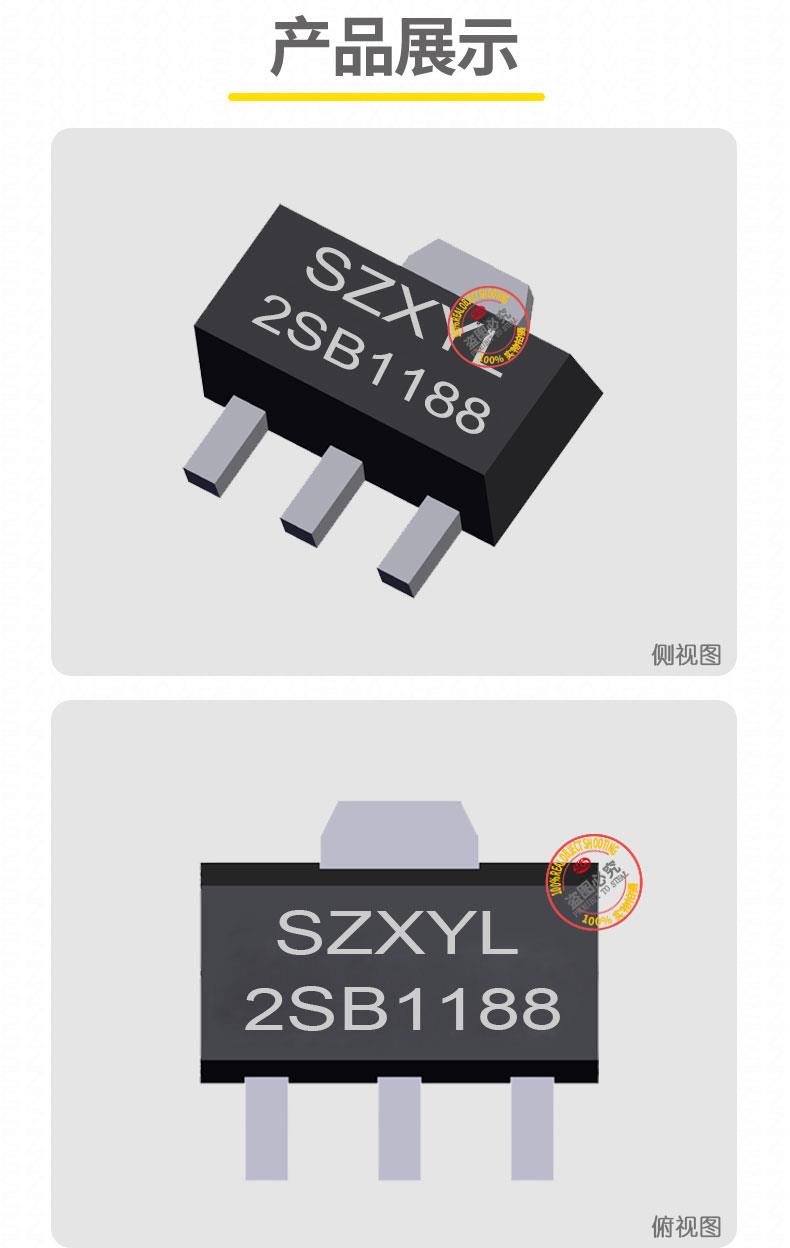

- 紧凑封装：SOT-89 封装尺寸为 4.50mm?2.50mm?1.50mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为基极（B）、集电极（C）、发射极（E），符合行业通用规范。
- 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
- 散热设计：功率耗散（PC）为 500mW，在陶瓷基板（250mm?）上的功率耗散可达 2W，建议在连续 2A 负载下优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。
- 低压电源管理：在 DC-DC 转换器中作为开关管，支持 5-24V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。例如，在 12V 转 5V 的降压电路中，可通过并联多个 2SB1188 提升电流处理能力。
- 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
- 消费电子：用于智能家居的 LED 驱动电路，利用 32V 耐压和 2A 电流能力实现高效调光，结合低饱和压降（-0.8V）降低能耗。同时，可作为音频放大器的互补对管与 2SD1766 搭配，提供低失真音频放大。
- 中低频信号放大：特征频率（fT）为 100MHz，适用于车载电子的音频功率放大器和消费电子的信号调理电路。
- 高稳定性：采用长电、ROHM 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。
| 参数 | 数值 / 范围 | 测试条件 |
|---|
| 集电极 - 发射极电压（VCEO） | -32V | 持续工作 |
| 集电极电流（Ic） | -2A（连续） | 持续工作 |
| 直流电流增益（hFE） | 82~390（分档） | VCE=-3V，Ic=-0.5A |
| 集电极 - 发射极饱和电压（VCE (sat)） | ≤-0.8V | Ic=-2A，Ib=-0.2A |
| 特征频率（fT） | 100MHz | VCE=-5V，Ic=-0.5A |
| 功率耗散（PC） | 500mW（TA=25℃） | 环境温度 25℃ |
| 集电极输出电容（Cob） | 50pF | VCB=-10V，f=1MHz |
2SB1188 SOT-89 凭借其高电流能力、宽增益范围和稳定的低压性能，成为消费电子、工业控制及电源管理领域的理想选择。
