2SB1184产品特点：

1. 低饱和压降与高电流处理能力
   -3A 连续集电极电流（Ic）支持大负载驱动，例如在 24V 汽车继电器驱动电路中可直接控制 12V/3A 继电器。典型饱和压降-0.5V显著降低导通损耗，能量转换效率可达 90% 以上。基极驱动电流仅需 200mA，兼容微控制器或驱动芯片的直接控制。
2. 宽 hFE 分档与快速开关特性
   直流电流增益（hFE）分档特性在多级放大电路中可实现低失真信号放大。

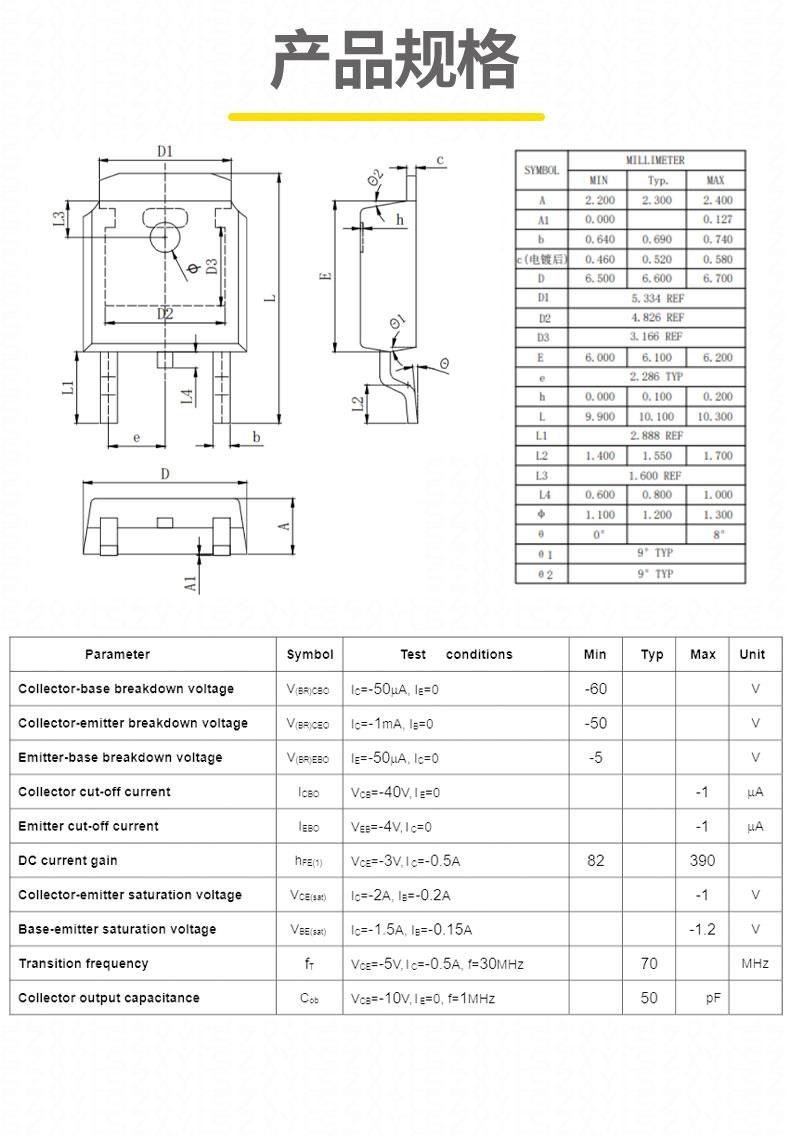

3. 紧凑封装与散热优化
   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 15W 功率耗散，适合空间受限的工业模块。
4. 高可靠性与宽温度范围
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。通过高温高湿 、温度循环等测试，确保在恶劣条件下的性能一致性。

2SB1184技术参数：

• 极限参数：
  • 集电极 - 发射极电压：-50V
  • 集电极电流（Ic）：-3A，脉冲电流 - 4.5A
  • 功率耗散（Pd）：1W（Ta=25℃）/15W
  • 直流电流增益（hFE）：82~390
• 动态特性：
  • 饱和压降（Vce (sat)）：-0.5V，≤-1V
  • 特征频率（fT）：70MHz
  • 开关时间（ton/toff）：70ns/650ns
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

2SB1184应用领域：

1. 工业电源与电压调节
   作为线性稳压器的调整管，支持输入电压范围 12V 至 40V，输出电流 3A，纹波抑制比可达 60dB 以上。基极驱动电阻建议为 10Ω，并并联 100μF 电解电容稳定偏置电压。
2. 继电器与电磁阀驱动
   驱动 24V/3A 继电器时，基极驱动电流仅需 300mA。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
3. 汽车电子与电机控制
   在汽车雨刮器电机驱动电路中，支持 40V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 150mA。
4. 消费类设备与照明


   驱动 12V/3A LED 灯串时，通过 PWM 信号调节亮度，效率可达 90% 以上。基极驱动电阻建议为 100Ω，并串联 100pF 高频旁路电容抑制振荡。
