MPS 芯源系统（NASDAQ 代码：MPWR）作为全球领先的专注于基于芯片的高性能电源解决方案的半导体公司，近日推出了一款专为笔记本电脑、平板电脑、游戏掌机等便携式电子设备打造的新一代高集成度、高效率、带 NVDC 路径管理的升降压充电管理芯片 ——MP2764，出色地满足了这些设备对于高功率性能和小尺寸的双重需求。
MP2764 是一款高度集成的升降压充电管理 IC，支持窄电压直流（NVDC）功率路径管理充电模式和 USB PD 放电模式，适用于 2 节至 4 节电池组应用。其内部集成了全部功率 FETs，使得系统解决方案尺寸更加紧凑，使用起来也更加便捷。外部 BATFET 的设计不仅让系统布局更加灵活，还能提供可定制化的放电电流设计，以精准匹配实际的规格需求。 MP2764 具备 22V 的宽范围输入电压和反向放电输出电压，能够根据不同的输入输出电压在三种工作模式之间平滑切换。当输入电压低于输出电压时，进入升压模式；当输入电压接近输出电压时，采用升降压模式；当输入电压超过输出时，则切换为降压模式。在降压充电模式下，MP2764 可采用双相交错并联模式工作，这种模式有利于选择小尺寸电感，因为较低的电感饱和电流通常意味着电感尺寸也可以较小，从而进一步减小了系统的体积。 MP2764 通过 BGATE 驱动来控制外部 N 沟道 MOSFET，实现 NVDC 功率路径管理功能。当电池电压低于系统工作电压且接入输入电源时，MP2764 可将 VSYS 调节在系统要求的水平，确保系统能够正常启动，同时通过 BATFET 对电池进行正常充电。当输入源电流或电压达到设定限值时，电源路径管理功能将自动降低充电电流，优先满足系统供电需求。如果系统电流持续增加，充电电流先降至 0A，然后进入补充供电模式对系统放电，此时电池和输入电源同时为系统供电。当输入电源断开时，电池通过 BATFET 给系统供电。 在 USB PD 放电模式下，MP2764 可提供 4V 至 21V 的宽输出电压（VOUT）范围，可调节步进值为 20mV/step，同时还具有 5A 输出限流调节，能够满足不同设备的充电需求。
- 支持 2 - 4 串电池，单串电池电压可达 4.8V。
- 支持 28V 输入电压和 22V 工作电压。
- 全集成内部功率 FETs。

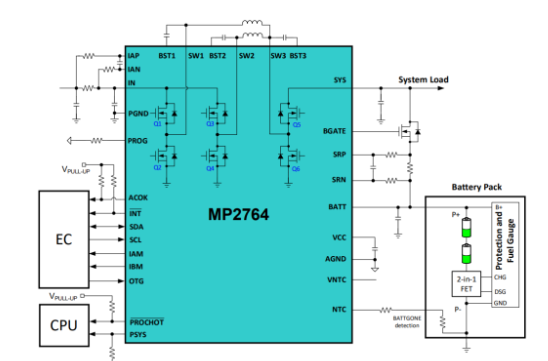

- 具备 NVDC 电源路径管理功能。
- 所有充电和反向放电参数均为 I2C/SMBus 可编程，方便灵活配置充放电参数。
- Buck 充电模式下支持高达 8A 的系统和充电电流，放电模式下高达 5A 的输出电流。
- 兼容 USB PD PPS 放电模式 4V - 21V。
- 集成 IMVP9 以及 PSYS 系统功率监控。
- 12bit ADC 实时监测充放电电压和电流信息。
- 拥有完备的充放电保护功能，包括输入过压保护（OVP）、电池过压保护、系统过压保护、过温关断保护、电池温度保护等，还集成了 VMIN 主动保护（VAP）功能。
- 采用 QFN - 30（4mm * 5mm）封装。
MP2764 支持单电感模式或者双电感交错并联模式，以超过 97% 的出色效率支持超过 65W 的功率输出，相比分离方案缩小 50% BOM 尺寸，具有显著的性能和尺寸优势。
