N-FET硅N沟道
结型(JFET)
FDS6982S
SMD(SO)/表面封装
FAIRCHILD/*童
S/开关
2 个 N 沟道(双)、2 个 N 沟道(双)
增强型
900mW
30V
6.3A,8.6A
类型:经销商
电话:
手机:13510200925
联系人:柯创林
地址:广东深圳中国 广东 深圳市福田区 华强北中航路高科德电子商场61823室
∟ 结型场效应管(3)
概述
FDS6982S的目的是取代两个单一的SO-8
MOSFET和肖特基二*管同步DC:DC
提供各种外设电压的电源供应器,
为笔记本电脑和其它电池供电的
电子设备。FDS6982S包含两个*
30V,N沟道逻辑电平,PowerTrench MOSFET的
旨在*大限度地*功率转换效率。
高侧开关(Q1)与特定的设计
强调降低开关损耗,而低
边开关(Q2)进行了优化,以减少传导
的损失。Q2也包括集成肖特基二*管
采用飞兆半导体单片SyncFET技术。
特点
Q2:优化,以*大限度地减少传导损耗
包括SyncFET体二*管肖特基
8.6A,30VRDS(上)
=0.016Ω@VGS = 10V
RDS(上)
=0.021Ω@ VGS = 4.5V
Q1:低开关损耗进行了优化
低栅*电荷(8.5nC典型)
6.3A,30VRDS(上)
=0.028Ω@VGS = 10V
RDS(上)
=0.035Ω@ VGS = 4.5V

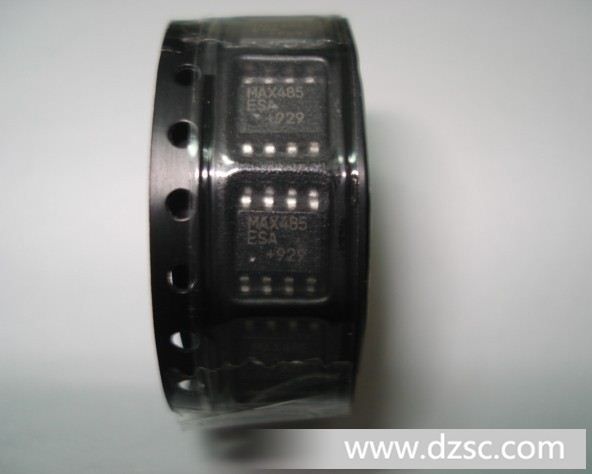

图片展示
