系统结构及主要特点
环境监测起步包基于NI的嵌入式硬件平台CompactRIO和图形化设计平台LabVIWE开发而成，起步包结构如图 1所示。
图 1 环境监测起步包结构
各种环境参量通过相应的传感器转化为电信号，电信号通过C系列模块输入到CompactRIO中，CompactRIO对采集到的原始信号进行处理，并将处理后的数据通过路由器发送到监控端以及网络服务器。监控端通过TCP/IP协议与CompactRIO通信，实现数据的实时显示以及控制命令的发送。浏览端用户通过网页浏览器访问服务器中的监测数据，实现数据的网络共享和历史数据分析。
环境监测起步包的主要特点有：
自定义的FPGA模块和丰富的I/O模块，能够与几乎所有的传感器进行方便的连接；
模块化的软件结构，能够轻松地实现系统的维护与升级；
采用WIFI和3G技术，实现监测数据的无线传输，有利于分布式监测和数据管理。
监测项目
环境监测起步包的监测项目如下：
系统指标
1. CompactRIO板卡指标
2. 监测指标（标配、可扩展）
温度：测量范围-5～55℃
湿度：测量范围0～100%
振动：测量范围±250g，频率范围0.3～10KHz，灵敏度20mV/g，分辨率0.0005g
声音：频率范围20～20KHz，动态范围127dB，灵敏度50mV/Pa
电磁波：频率范围10～20KHz
系统指标大多受限于选配的传感器，起步包为了降低系统门槛采用了较低成本的传感器，对于大多数验证和科研可以适用，如果用户须要更高的系统，聚星工程师可以选配更高等级的传感器。
实物图及软件界面

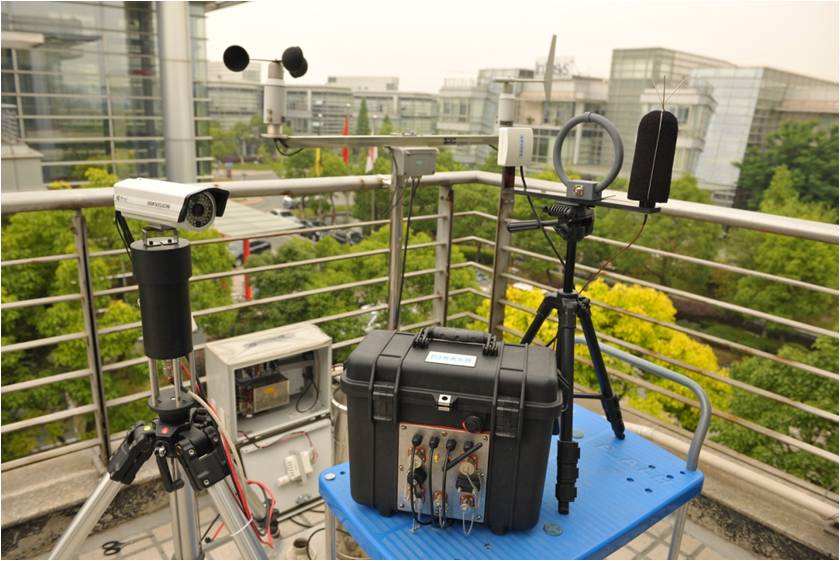

图 2 系统实物图
图 3 系统软件界面
总结
基于NI CompactRIO平台开发的环境监测起步包能够监测多种环境参量，系统具有很高可靠性和扩展性。采用NI的嵌入式硬件平台CompactRIO进行系统开发，能够缩短开发周期，提高系统可靠性，使得用户能够把精力放在数据的分析处理上。
聚星仪器是NI的系统联盟伙伴，同时也是NI CompactRIO大陆地区代理商和增值服务商。聚星仪器拥有一支的LabVIEW开发团队，以NI CompactRIO为开发了许多创新应用，您可登陆聚星仪器主页www.vi-china.com.cn 查看更多产品和应用，或联系聚星仪器CompactRIO技术支持。
联系邮箱：3342987809@qq.com
